是德科技 ADS 2016 最新功能發布了!

全球領先的信號完整性(SIPro)和電源完整性(PIPro)解決方案,助力您更快速更準確的進行信號完整性(SI)和電源完整性(PI)仿真以及驗證,輕松應對 SI 和 PI 設計的挑戰。

SIPro 特點:

• 更精準,更快速,更大規模的運算能力

• 集成的 EM 電磁仿真技術

• 電源感知信號完整性分析

• 信號完整性與電源完整性統一的工作流程

PIPro 特點:

• 直流 IR 壓降

• 交流 PDN 阻抗

• 電源平面共振

• 去耦電容調整和電路級 VRM 建模

SIPro, PIPro 到底怎么用?有什么高招可以讓您更快地解決 SI 和 PI 的問題?讓我們為您慢慢梳理。

從今天開始,是德科技官方微信 8 個 SI/PI 高招免費大派送,請關注我們的微信平臺以便于及時收取。

艱巨的技術挑戰催生了突破性的新技術。由于瞬態仿真(SPICE)無法滿足模板裕量測量的需求,達不到非常低的比特誤碼率,為了滿足高速鏈路設計的需要,通道仿真應運而生。

在通道仿真之前,瞬態仿真(SPICE)是仿真高速鏈路設計的主流方法。但是,設計人員要克服困難重重的技術挑戰:當誤碼率為1e-9、1e-12、1e-16 時,我的裕量如何?這些問題已經超出了瞬態仿真的能力范圍。所需的時間步進數量超出了實際可用的方法極限。因此,需要采用通道仿真來計算比特誤碼率輪廓。

ADS 在通道仿真方面的技術領先始于 饒方毅博士在 2006 年的專利技術--在有限帶寬的頻域模型中糾正無源性(同時確保因果關系)。饒博士 的工作確保 ADS 成為在同一電路設計中處理級聯的 S 參數模型與電路模型組合的最精準解決方案。

創新一直保持快步發展:

• 2009 年 —— 逐位(Bit-by-Bit)通道仿真發布

• 2010 年 —— 統計通道仿真發布

• 2011 年 —— IBIS-AMI 支持通道仿真(是的,就在 4 年前!)

• 2012 年 —— IEEE 論文發表――關于發射端抖動機制(有損通道引起的抖動放大)的嚴格處理,作者:饒博士

• 我們的步伐沒有停止(我將在下一篇文章中進行討論!)

此項工作的成果,使我們得到業界的公認 —— 是德科技確實居于領導地位。

• 在 2015 年 DesignCon 大會上,英特爾公司的一位技術發言人公開表示 ADS 為“業界標準的通道仿真器”。這是業界領先公司主動給予的認可!

ADS 2016 將成為我們的 SI 仿真技術中的新旗艦。

用戶說:我經常要在設計階段的初期進行制作版圖前仿真,此時還沒有選定 IC 供應商。我的鏈路一端有發送端芯片的IBIS-AMI模型,但另一端沒有合適的接收端芯片IBIS-AMI模型。我的關注點是通道設計,我需要仿真得到版圖設計約束,但在接收端的設置方面我并不精通。我想使用 ADS 中的通用接收端元件(Diff_Tx)接收端來為我計算接收端的最佳 FFE 和 DFE 抽頭系數,并對接收均衡進行自適應調整。

我會睜大“眼睛”期待得到答案。我的問題是:什么是設計的極限?我是否有充足的裕量?

答:在 ADS 2016 中您可以做到這一點!您可以從 IBIS、IBIS-AMI、SPICE 和通用內置模型中混合搭配不同模型。

此外,通道仿真器現已直接支持 IBIS 封裝(.pkg)輸入,比以前更進一步的是,我們為 IBIS V6.1標準的將要發布的某些功能, 例如Overclocking,提供支持,早于官方的 IBIS 解析器發布。

用戶說:如果我使用的是特定標準呢?我需要標準的發射端和接收端模型!

答:我們有符合標準的 IBIS-AMI 發射端和接收端模型,適用于 PCle3、USB 3.1 和 100GbE,這些模型可以在軟件安裝的 一致性測試工具 和/或 示例工程文件中找到。

這里有兩個典型的例子,分別是:

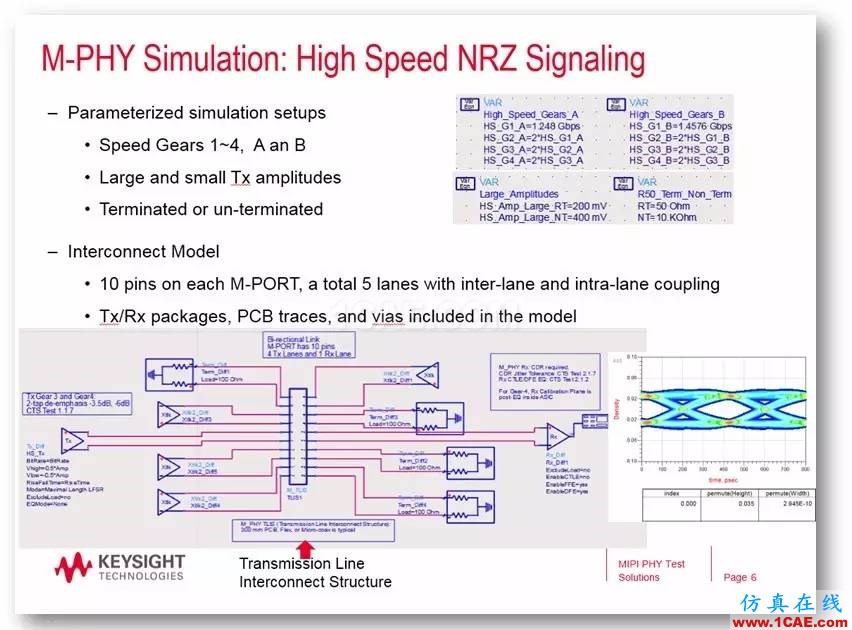

1. MIPI C-PHY、D-PHY 和 M-PHY 模板

表中文字中英對照:

2. 針對 PCIe3.0 標準的均衡預設,加入到 PCIe 3.0 一致性測試工具中,可用于批處理模式仿真。這一點可以很容易地采用新模板實現。

表中文字中英對照:
