搜索ADS小秘訣系列之十：淺析信號完整性設計周期
2016-11-22 by:CAE仿真在線 來源:互聯網
一個完整的信號完整性設計周期包括建模,仿真,分析和關聯。
圖1. 信號完整性設計周期
建模就是將傳輸通道,發射端和接收端模型用數學的形式表示出來,建模需要使用電磁求解器(EM Solver)或者測量儀表獲得必要的參數信息。建模的挑戰在于如何更好的了解元器件以及如何更好的使用建模工具。要想獲得準確的仿真結果,正確的建模至關重要。理解不同模型以及不同建模工具的優缺點可以幫助改善信號完整性分析的質量。
當我們有了元器件模型以后,我們可以把這些模型組裝到系統中去。我們可以通過仿真的辦法來證明系統能夠良好運行。通過不同的仿真器我們可以得到不同的系統性能結果。對于信號完整性仿真來說,ADS里面的S參數,瞬態以及通道仿真器會經常被用到。
分析包括系統優化,蒙特卡洛(Monte Carlo),產量分析(yield analysis),靈敏度和DOE(Design of Experiment)方法等等。舉例來說,我們可以使用DOE方法測試一個差分對的尺寸偏差以及襯底特性偏差如何影響眼圖,如圖2所示。我們可以看到,對眼圖高度的最關鍵影響因素是差分對的線間距,如圖3所示。

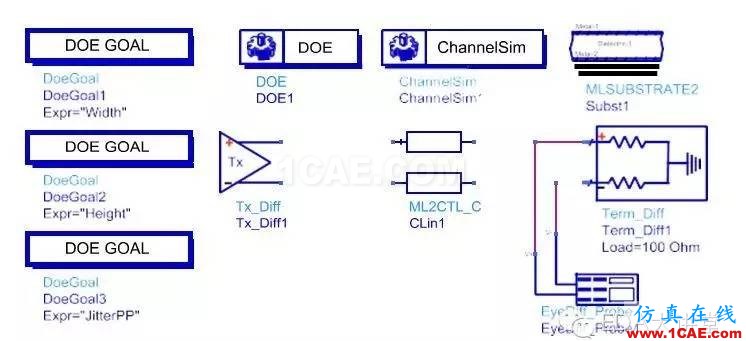

圖 2. DOE分析示例

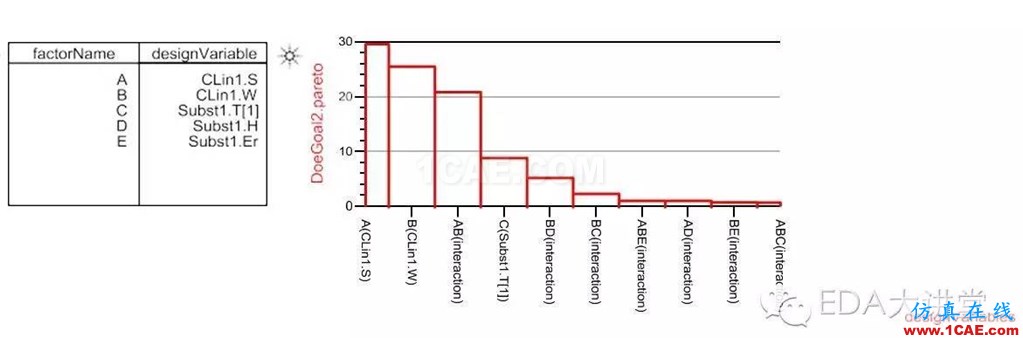

圖3. 各因素的效應排列圖
仿真的價值在于它可以預估一個真實系統的性能。為了評估仿真的效果,我們需要進行實物測量。仿真和測量結果之間的相關度能夠讓我們了解建模是否正確,并且可以幫助我們進一步改善建模和仿真。圖4顯示了一個眼圖的仿真結果和測量結果進行關聯對比的例子。

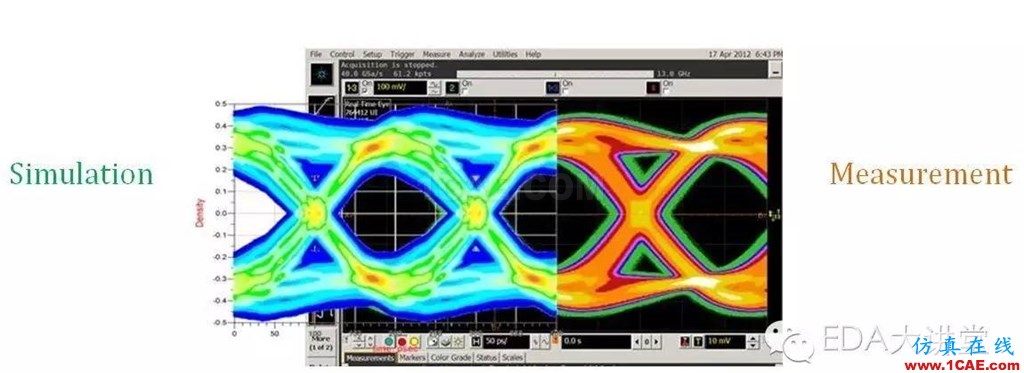

圖4. 眼圖的仿真結果和測量結果進行關聯對比
