搜索高手教你玩?zhèn)鞲衅飨盗兄^電器的使用
2017-01-06 by:CAE仿真在線 來源:互聯網
本次試驗使用的繼電器是松樂繼電器。電磁繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓,線圈中就會流過一定的電流,從而產生電磁效應,銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯,從而帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。當線圈斷電后,電磁的吸力也隨之消失,銜鐵就會在彈簧的反作用力返回原來的位置,使動觸點與原來的靜觸點(常閉觸點)釋放。這樣吸合、釋放,從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點,可以這樣來區分:繼電器線圈未通電時處于斷開狀態的靜觸點,稱為“常開觸點”;處于接通狀態的靜觸點稱為“常閉觸點”。繼電器一般有兩股電路,為低壓控制電路和高壓工作電路。
圖3.4.2松樂SRD-5VDC-SL-C繼電器電路圖
當J-LINK-ARM的某一個需要控制這個繼電器電路的輸出引腳就是一只“手”當單片機的這個引腳輸出低電平的時候,就像“手”在打開三極管“水龍頭”,水就從上往下流。繼電器“水輪機”就開始轉起來了。反之,如果是輸出高電平,“手”就開始關“關水龍頭”,繼電器“水輪機”因?yàn)闆]有水流下來,就會停止。
這就是三極管的開關作用。簡單的理解和記憶就是:三極管是一個開關器件,但它不是用手來控制,而是用電壓(電流)來控制的。因此,三極管有些時候也被稱做電子開關(與機械開關相區別)。

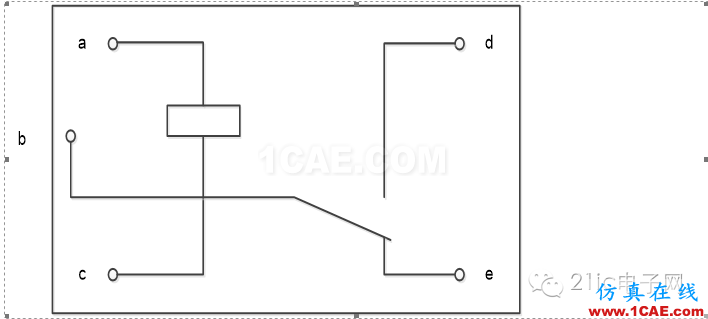

圖3.4.3 繼電器內部電路圖

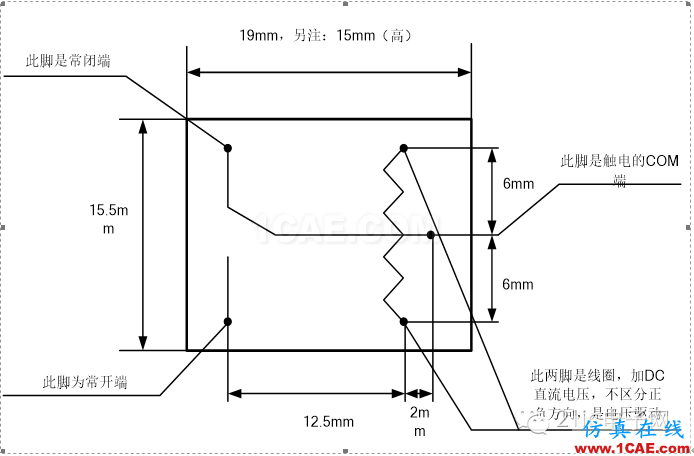

圖3.4.3 繼電器引腳邏輯圖
繼電器就是線圈控制的開關。開關有2-3個接線端。如圖3.4.3所示繼電器,當AC之間沒有5V,線圈沒電,這時,B和E通,B和D不通。
繼電器電壓和電流不能超過繼電器型號所確定的數值,一般為交流220V,電流不超過3A。直流125V,電流不超過5A。

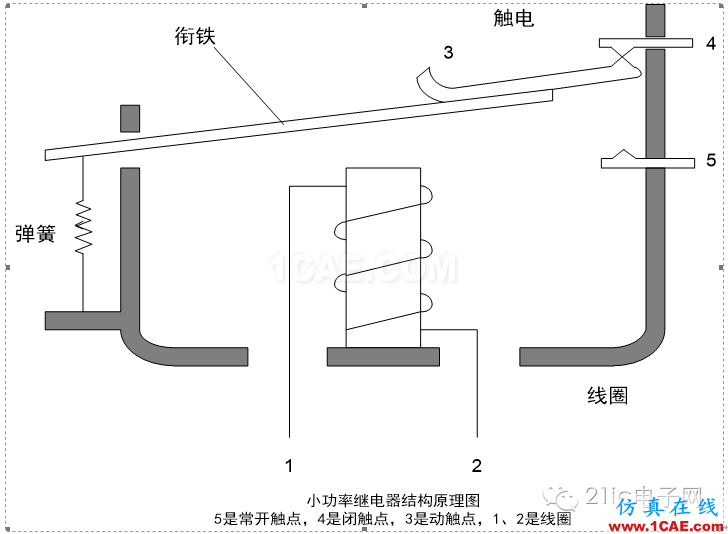

圖3.4.4小功率繼電器結構原理圖

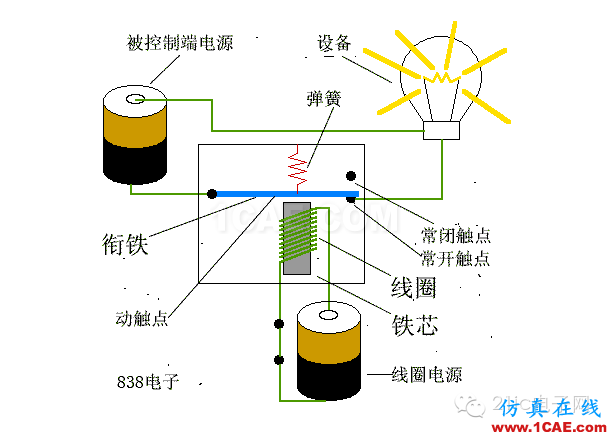

圖3.4.5繼電器接燈泡實例

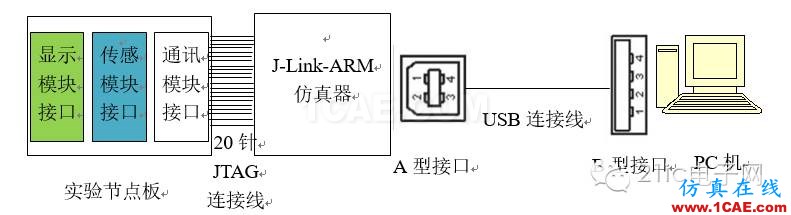

圖3.4.1 傳感器實驗環境
圖3.4.4 繼電器模塊

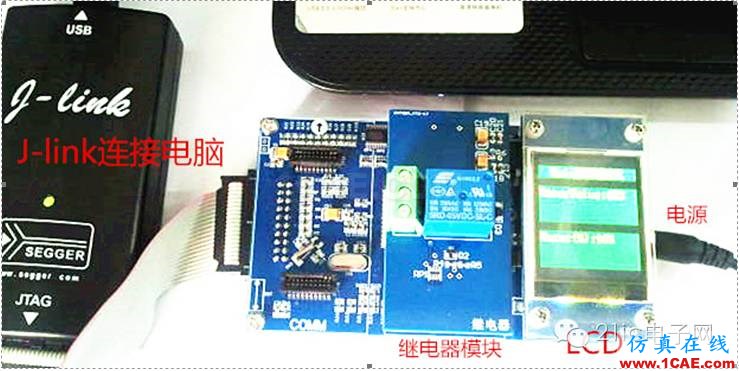

將繼電器模塊安裝到開發板上(斷電安裝),然后用AK100或者JLINK仿真器的一端用USB接口與電腦相連,一端的20Pin的JTAG引腳與NXP LPC2378節點板的J2相連,并給NXP LPC2378節點板上電,如圖3.4.5所示。
將繼電器傳感器模塊安裝到開發板上(斷電安裝),然后用J-LINK仿真器的一端用USB接口與電腦相連,一端的20Pin的JTAG引腳與NXP LPC2378節點板的J2相連,并給NXP LPC2378節點板上電,如下圖所示:
圖3.4.5 繼電器試驗接口電路
2.繼電器運行測試
(1) 打開工程.mcp,編輯主程序文件Main.c。
