ANSA 單元偏置應用

2017-03-13  by:CAE仿真在線  來源:互聯網

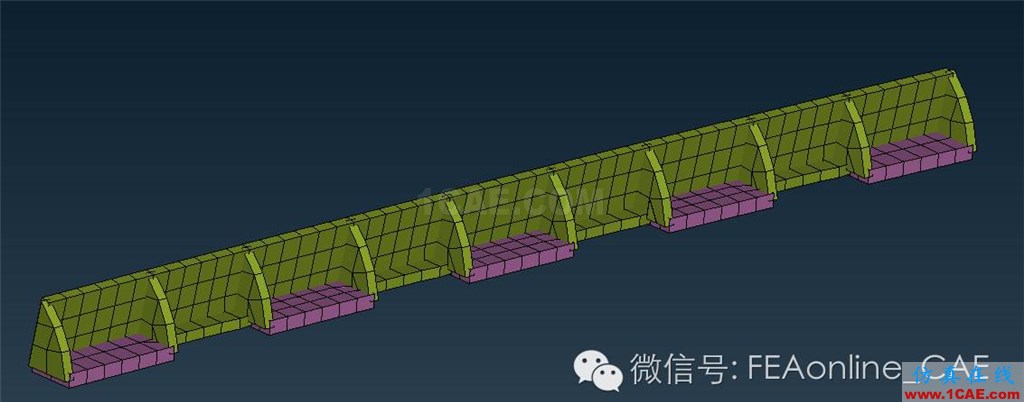

下圖所示為變厚度零件的中面網格,粉色殼厚度為4mm,綠色殼厚度為3mm。

顯示為實體如下圖,

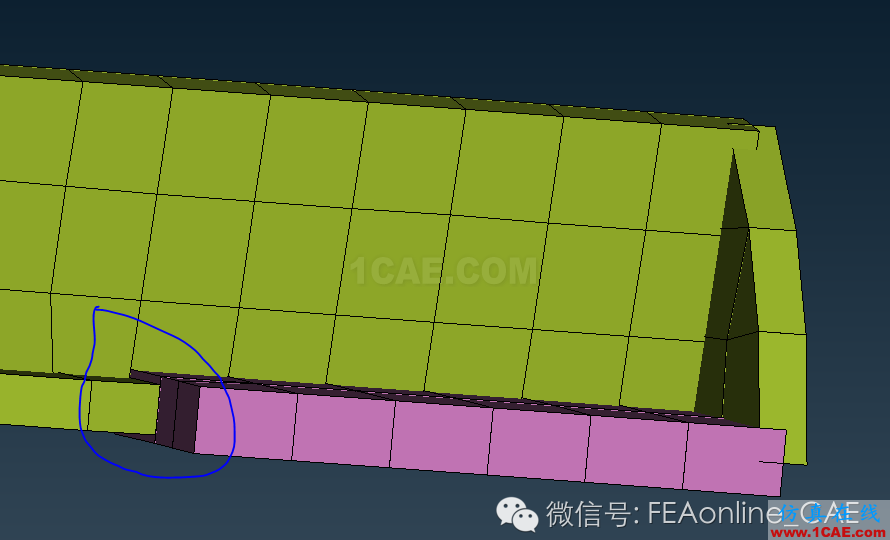

局部放大視圖如下所示

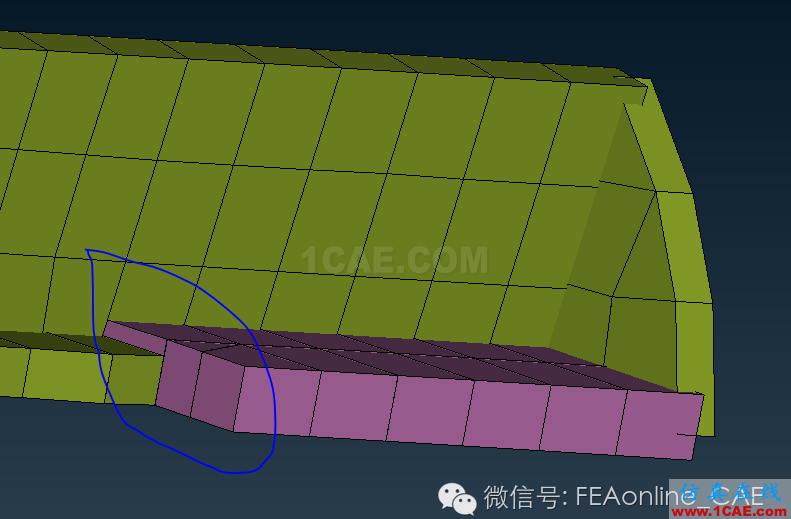

從局部放大視圖可以看到,實體的厚度是基于中面殼向厚度方向的兩邊均勻分布的,實際的分布是兩厚度殼的底面位于同一平面,如下圖

那么,如何去實現?下面介紹兩種方法。

1、利用offset

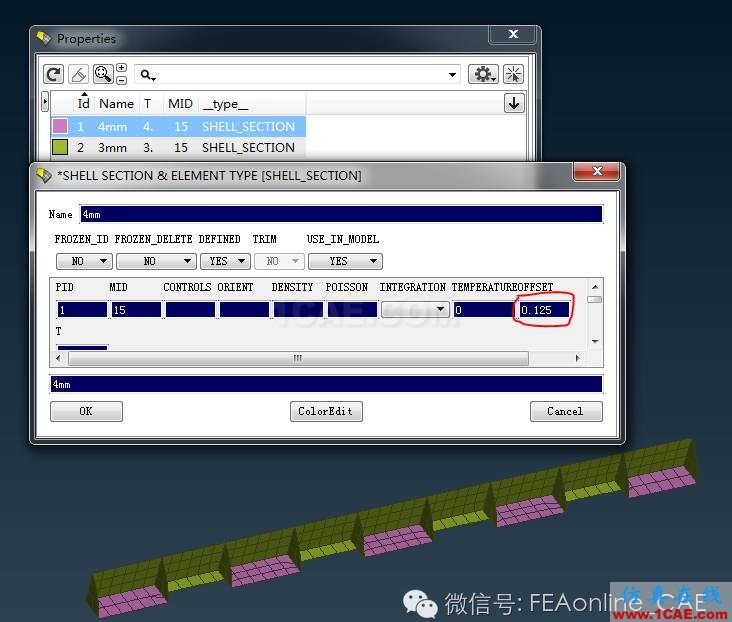

打開Properties-選中要偏置表面的屬性(在此為4mm),右擊-填入offset值

Offset的確定方法:(兩個殼的厚度差的一半)/(要偏置面的厚度),

此例中為((4-3)/2)/4=0.125

2、利用ZOFFS

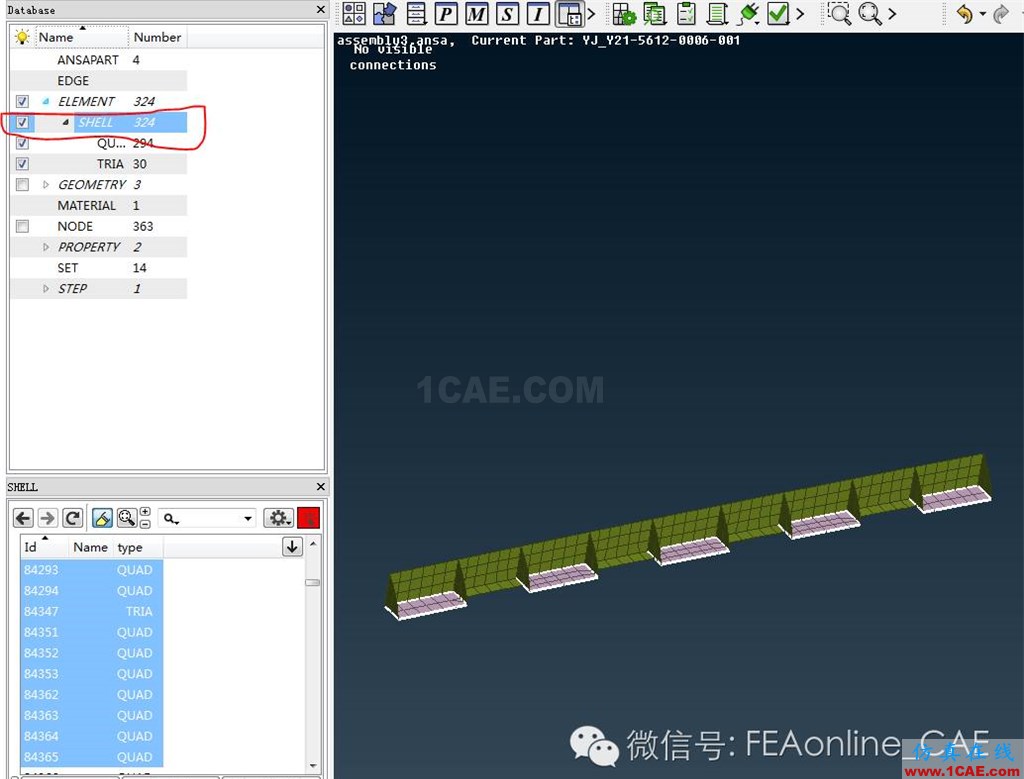

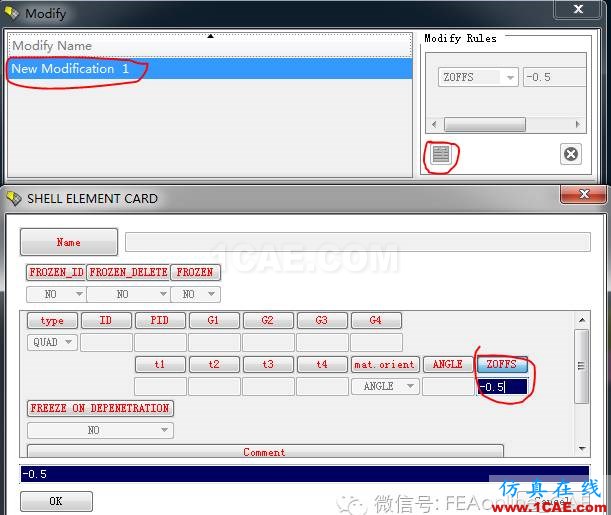

在模型數雙擊SHELL--彈出SHELL對話框--在繪圖窗口選中要偏置的殼-SHELL--選中的殼在SHELL對話框高亮顯示—高亮處右擊選擇Modify—如下圖,進入修改選項框,填入ZOFFS值:-0.5

通過以上兩種方法都可以實現單元的偏置。
