ANSA鉚釘連接和螺栓連接模擬知多少

2017-03-13  by:CAE仿真在線  來源:互聯網

航空,航天,汽車行業中,通常使用鉚釘、螺栓對各部件進行連接,傳遞載荷。那么在有限元計算中,怎樣去實現對這些連接的模擬,得到最真實的計算模型,是我們比較關心的問題。ANSA作為一款強大的前處理軟件,能夠很好地實現對鉚釘和螺栓連接的模擬。

在ANSA的Deck面板下,可以很方便地實現鉚釘、螺栓連接的定義。本文主要介紹ANSA的Nastrnan面板下的連接定義方法。

1. ANSA鉚釘連接的定義方法

ANSA通常采用焊點(Spotweld)連接的方法來模擬鉚釘連接。

首先,我們需要根據圖紙確定鉚釘點的位置,可以通過3D點表示,然后將3D點轉換成焊點,也可以利用DefineConnection->Auto功能直接布置焊點,最后通過Connect Manager功能進行連接。

如圖為Connect Manager面板,具體方法如下。

圖1 ConnectManager面板

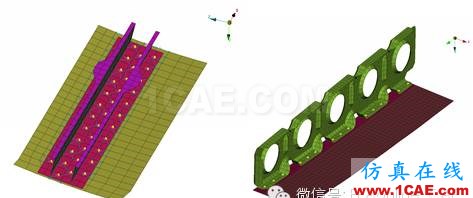

圖2CBEAM連接 圖3RBE3-CBEAM-RBE3連接

CBEAM連接可直接在原始數模上進行連接或用于網格一一對應的兩部件之間的連接。RBE3-CBEAM-RBE3連接通常用于已經劃分好的網格連接;

2. ANSA螺栓連接的定義方法

(1) 梁螺栓的定義

通過Deck->AUXIlIARIES->Bolt工具可以定義梁螺栓。

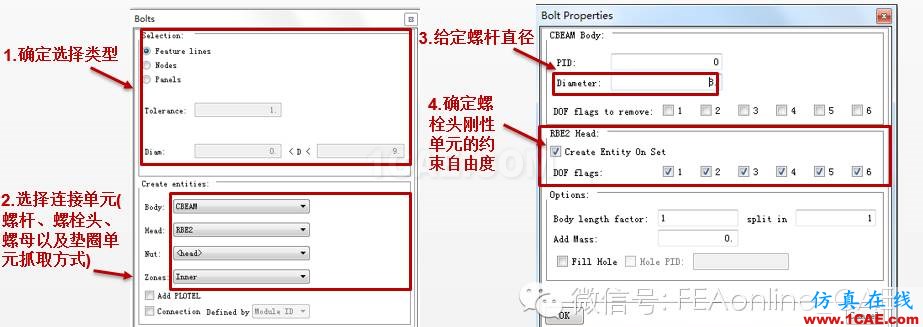

首先需要再Bolt對話框中選擇并給定梁螺栓的單元特性,然后在Bolt Property對話框中定義梁螺栓屬性。具體方法如下:

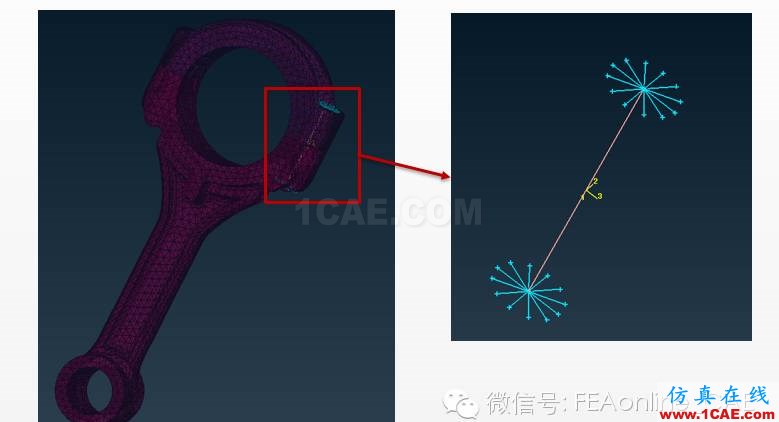

下圖為定義的RBE2-CBEM-RBE2梁螺栓。

RBE2-CBEAM-RBE2梁螺栓

(2) 實體螺栓定義

ANSA使用Define Connection->Holes和Connect Manager工具定義實體螺栓

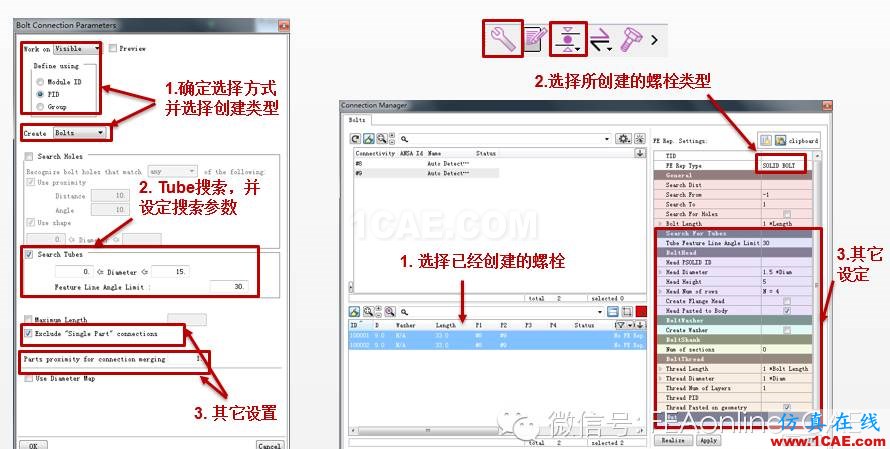

首先需要設定螺栓連接參數,創建螺栓類型,然后通過Connector Manager生成實體螺栓。具體方法如下:

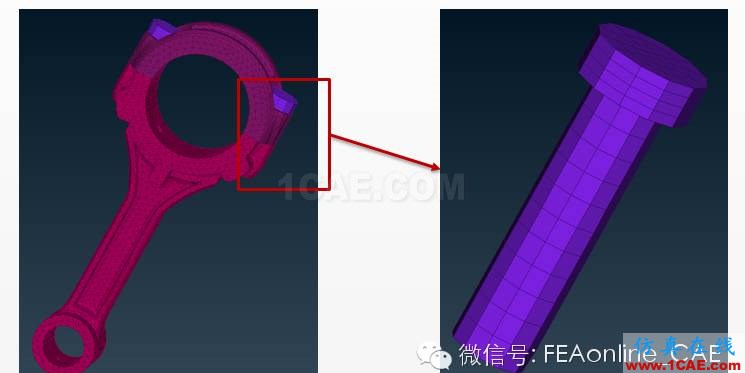

下圖為生成的實體螺栓。

實體螺栓連接

中,只能在inp中通過關鍵字*MAP SOLUTION來實現。
