ANSA小竅門-“設置ABAQUS子結構”

2017-03-13  by:CAE仿真在線  來源:互聯網

一、概述

子結構也叫超單元,它并不是abaqus里面的新東西,而是有限元里面的一個概念,索維子結構就是將一組單元組合為一個單元(稱為超單元),這個單元和你用的其他任何一種類型的單元一樣使用。

使用子結構并不是為了好玩,凡是建過大型有限元模型的人都可能碰到過計算一個問題要花很長時間,甚至由于單元太多無法求解的情況,子結構正是針對這一類問題的一種解決方法,比如在求解非線性問題的時候,每次這個系統的剛度矩陣都會被重新計算,而一般來說一個大型問題往往有很大一部分的變形時很小的,把這部分作為一個子結構,其剛度矩陣僅要計算一次,大大節約了計算時間。

二、ANSA子結構使用實例

如圖是一個白車身模型,在如圖四個位置進行固支約束,并在底架處施加集中力載荷。

讀入原模型并用abaqus進行求解。

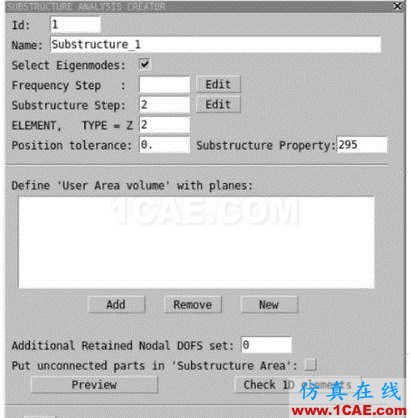

子結構選項設置。

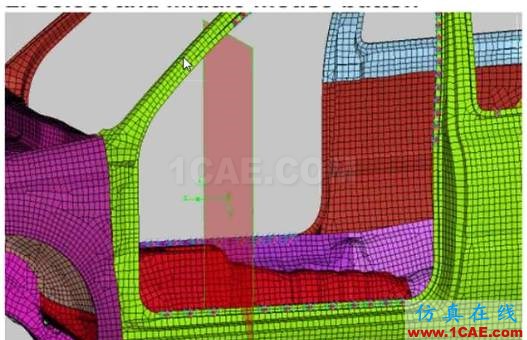

定義Interest區域。

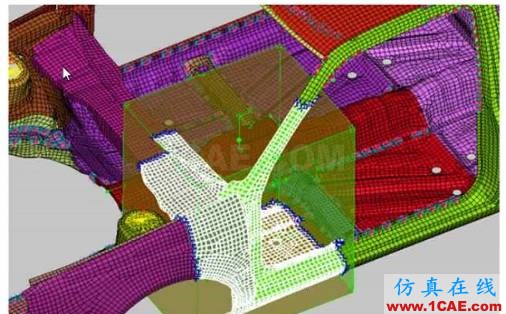

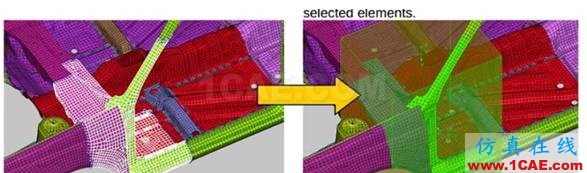

調整Box定義子結構區域

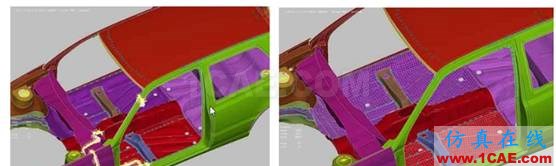

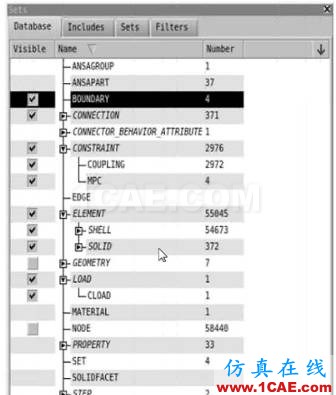

對Interest區域進行高亮和邊界顯示。

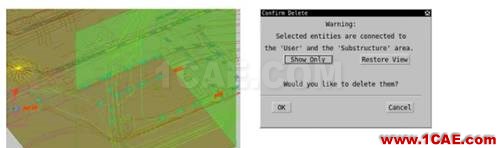

進行一維單元檢查。

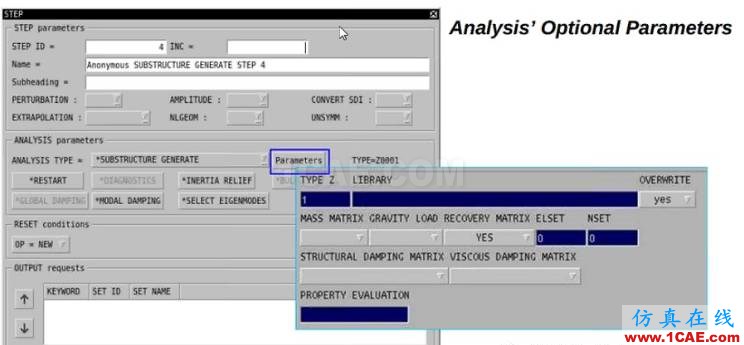

子結構分析步參數設置。

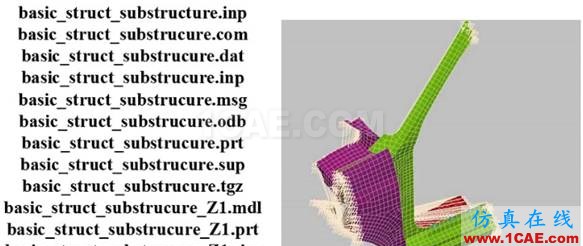

模型輸出并進行substructure模型和user模型求解

進行模型合并。

META中進行模型比較。

三、abaqus子結構的特點及要注意的問題

子結構是一組單元的集合,但是在子結構中僅僅只有你指定的那些節點的自由度會保留下來而其他節點的自由度都被消除了,其他的節點均是通過線性插值的方式獲得求解;子結構是通過你指定的節點和其他的單元建立聯系的。
