ANSA復合材料建模

2017-03-13  by:CAE仿真在線  來源:互聯網

近年來,由于復合材料的輕量、高性能等優(yōu)勢,在工業(yè)中得到廣泛使用,本文主要對復合材料鋪層在ANSA中的建模方法進行介紹。

1、 導入模型并轉為層合版類型

將殼模型導入ANSA,通過PID發(fā)現其類型為SHELL_SECTION,新建一個PID,類型選擇LAMINATE,在彈出的對話框中設置纖維的材料屬性。然后通過MESH→Macros下的Set PID將導入模型的PID換為新建的PID。并在MID中設置鋪層的材料參數。刪除原來PID。

2、 劃分網格并顯示材料方向

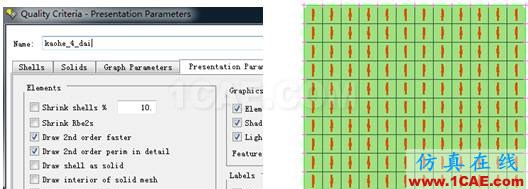

在MESH→perimeters下設置單元長度,MESH→generation下進行網格劃分。打開菜單欄Utilities下的Quality Criteria(F11),勾選材料方向,如下圖:

3、 建立鋪層

在deck面板下選擇abaqus,Auxiliaries下選擇LAMINATE→NEW by Meger Zones,默認選項選擇需要定義為復合材料的模型后點擊OK,彈出窗口中繼續(xù)點擊OK。

在新彈出的對框框中定義層合板的方向,可根據模型進行方向的多種選擇,其余參數這里不做定義,在MID中對鋪層進行定義材料參數。

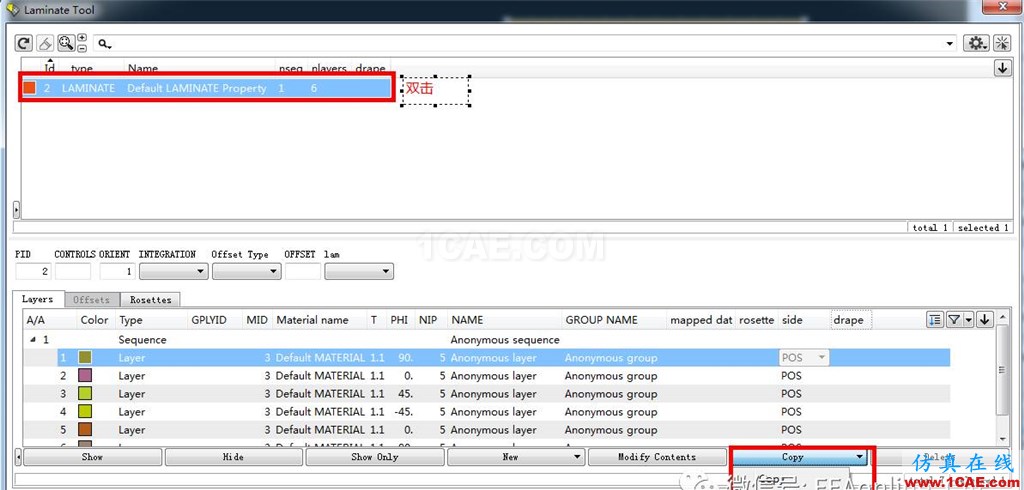

選擇LAMINATE下的list,按上圖,雙擊層合版名稱,然后出現一層鋪層,輸入MID(材料編號)、T(每一層鋪層的厚度)、PHI(角度)、NIP(每層鋪層厚度方向的積分點個數),然后選中鋪層進行復制,得到多層鋪層。

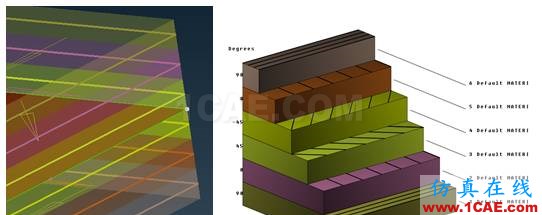

選中所有或者部分鋪層,將顯示鋪層的厚度以及方向。如下左圖;右鍵點擊層合版名稱,選擇generate report,在打開的報告中點擊pcomp1下面任意藍色鏈接,顯示出每層鋪層的方向以及材料。如下右圖。
