一、概述

ANSA是目前國際上公認的最強大的前處理軟件,它的高級功能DM模塊為用戶提供了方便的模型數據管理、模型替換、模型比較、模型更新,主要包括DM Browser、DM Monitor、Compare DMs這幾個功能模塊。其中Change representation功能能夠快速將同一部件的不同部分或不同部件轉化為我們需要的mass點或trim mass,方便用戶進行模型的修改和替換。

二、案例講解

1.模塊介紹

ANSA中Change representation功能,可以在part模塊中DM管理器中,對某一個part進行單獨操作和轉化,生成我們需要的mass點或GEB-MT點,注意的是如果是同一個部件的不同部位,轉化前需要將轉化部分單獨放一個part,如果是兩個part,需要建立或指定兩個part間的連接關系,生成的MASS會自動的與之相連。

ANSA高級功能DM模塊之模型轉化功能ANSA分析圖片1

以上紫色部件與粉色部件通過螺栓連接,等效連接形式為MPC和CBEAM,通過Change representation功能可將粉色部件轉化為mass點,并自動與紫色部件連接。

2.不同部件操作演示

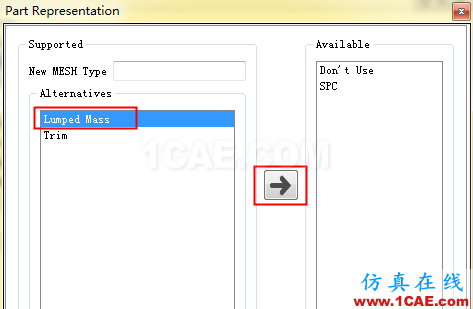

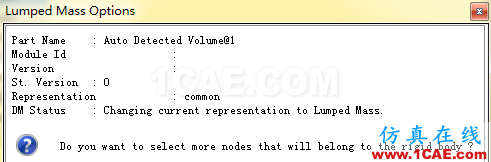

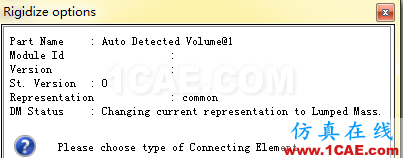

點擊PART>IDENTIFY>選擇粉色部件part2,part上鼠標右鍵,彈出DM>Change representation,彈出Part representation對話框。可以自定義連接區域點,或者軟件根據模型本身的連接關系創建連接點。然后選擇連接單元的類型,軟件會根據模型本身的連接關系和裝配來自動創建質量點。

ANSA高級功能DM模塊之模型轉化功能ANSA分析圖片2

3.同一部件不同部位操作演示

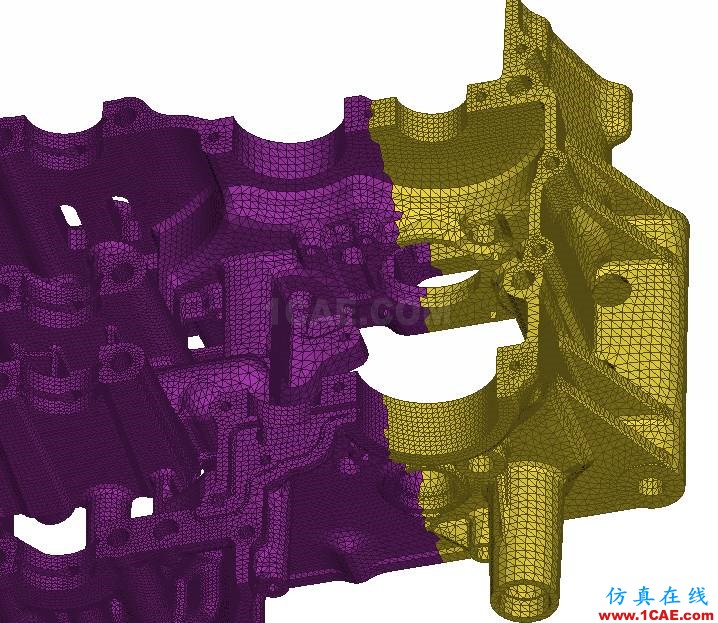

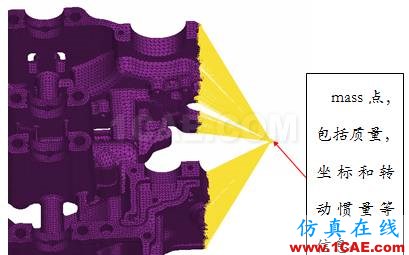

首先將需要轉化的部位放入另外新建的part,點擊PART>IDENTIFY>選擇新建part部分,part上鼠標右鍵,彈出DM>Changerepresentation,彈出Part representation對話框。選擇連接單元,會在模型中心位置自動生成mass點,并與模型耦合連接。

ANSA高級功能DM模塊之模型轉化功能ANSA分析案例圖片5
