ANSA/Morphing介紹之一 ——Box-Morphing

2017-03-16  by:CAE仿真在線  來源:互聯網

ANSA中的Morphing功能是可以實現模型的快速更新。Morphing的操作對象包括:面單元、實體單元與幾何CAD模型。

Morphing具有兩種基本類型:Box-Morphing與Direct-Morphing。

今天我們就從Box-Morphing談起。

如果使用過ANSA的用戶對于Morphing功能的最初認識就是搭建一個變形框。而這個變形框就是Box-Morphing的最顯著特征。

Box-Morphing的設計思想是將目標對象的整體或者某一區域加載到不同的變形框中,通過調整變形框邊緣的控制點,從而實現目標造型的更新。

一、變形框的類型

根據目標對象的不同,ANSA提供了多種類型的Box。

1、Hexahedral-box 是最基礎的變形框。

圖1 矩形變形框

2、Cylindrical-box是針對軸對稱與柱坐標下的變形框。

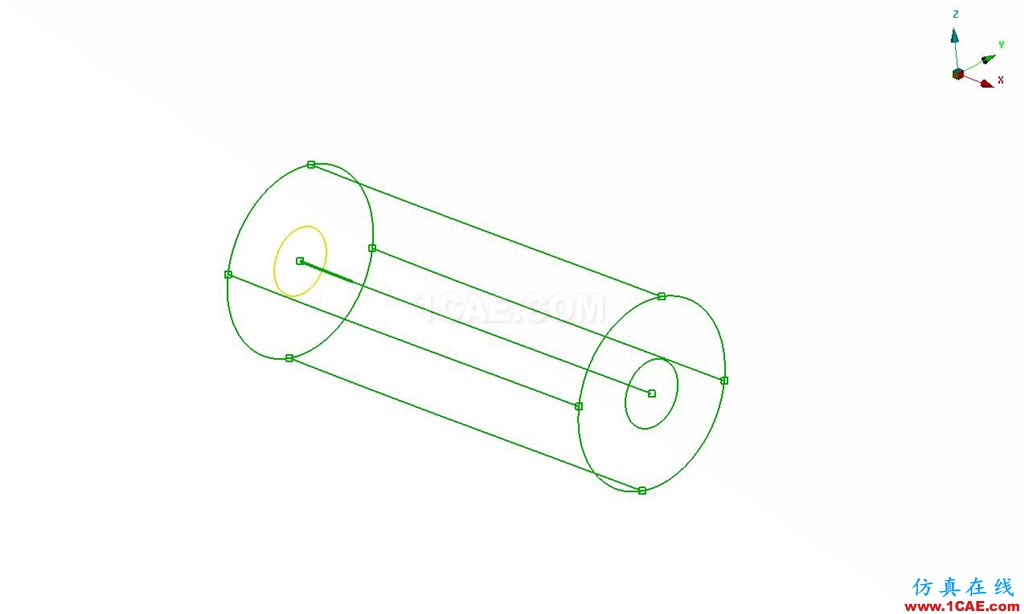

圖2 軸對稱變形框

3、2D-Morphing-box是二維的平面變形體。

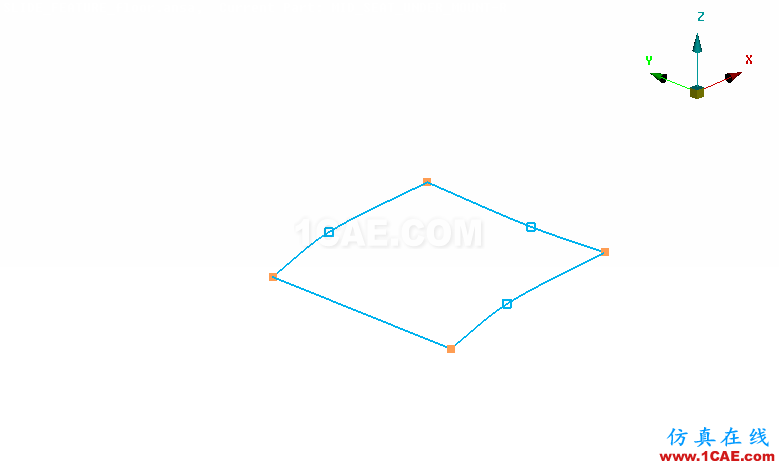

圖3 二維變形體

4、1D-Morphing-box是基于邊界的線條型變形體。

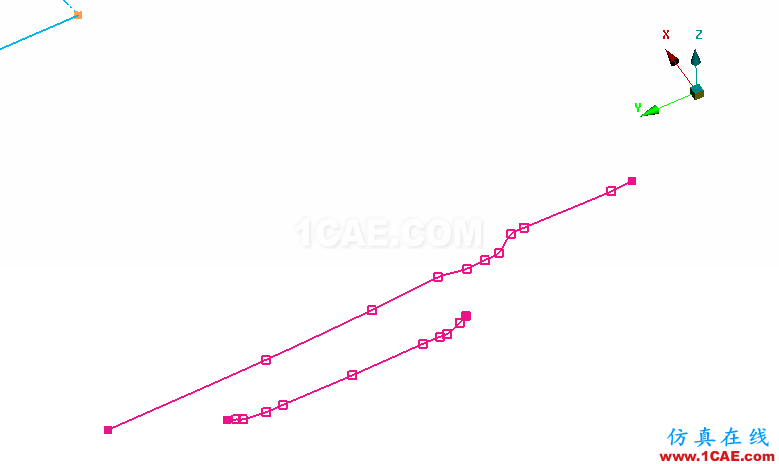

圖4 一維變形體

二、變形框的控制

在基于網格或者幾何模型搭建變形框后,就可以根據實際的需要進行變形操作。在界面中的Box_Morphing操作集群下,包括的按鈕都是可以針對已有的Box控制點進行調整與控制的。

圖5 變形框控制按鈕

同時在調整參考點后,還可以將控制轉化為一個設計參數,存入變形的歷程中。

圖6 將控制過程轉換為參數

三、Nested單元

對于模型中包括連接的部位,ANSA的Morphing中提供了Nested單元。如下圖中,設置了兩種類型的Nested單元:Rigid與Frozen。設置之后,可保證連接部位相對位置不發生變化,保證連接特性。

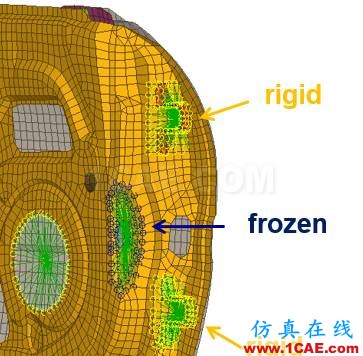

圖7 Nested單元
