Ansa軟件中washer的三種不同做法

2017-03-13  by:CAE仿真在線  來源:互聯網

1. TOPO面板中washer的做法;

2. MESH面板washer的做法;

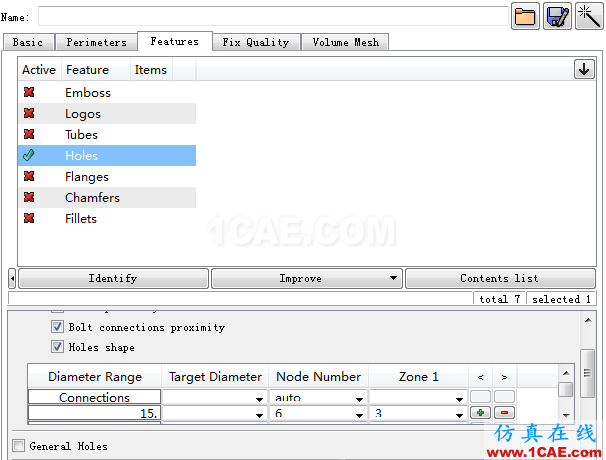

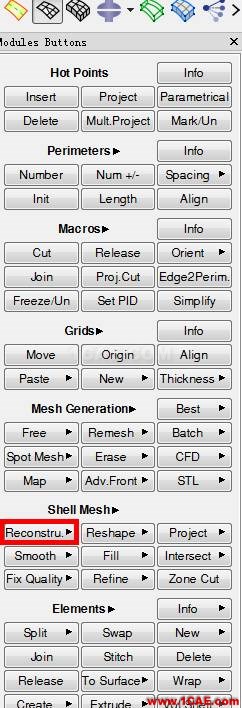

選擇mesh面板中Reconstru重構命令做出washer;在這之前要設置質量表。選擇mesh parameters命令彈出設置質量表對話框,選擇Features中holes面板做washer設置。在Diameter Range填要做washer的孔的范圍,node number填要做washer的節點數,Zone1填washer的寬度。設置完成之后再mesh好的面上點Reconstru命令重構網格即可把孔做出washer。

3. mesh面板washer另外的做法;

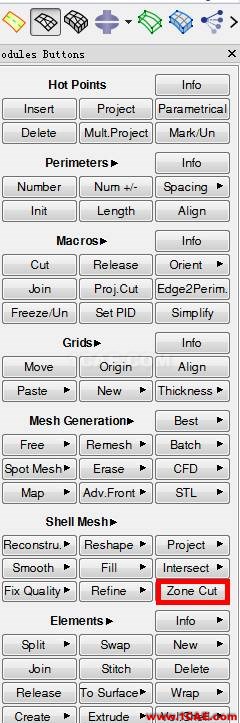

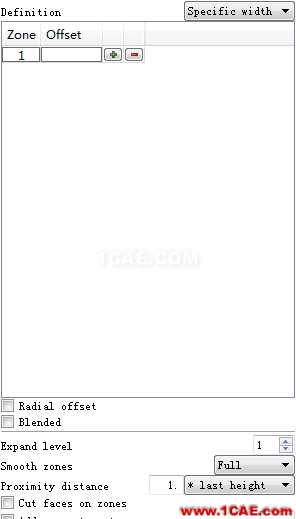

在mesh面板中選擇zone cut命令在網格上建washer,offest中填要做washer的寬度

4.總結;

以上三種為ANSA中基本做washer的命令,其中第一種在幾何中做washer比較常用,第二種在比較規整的面上有空時可以用,第三種是在網格上修改時用的。
