AutoCAD繪制金元寶

2016-10-28  by:CAE仿真在線  來源:互聯網

要金元寶的人別錯過機會了!

先看看效果:

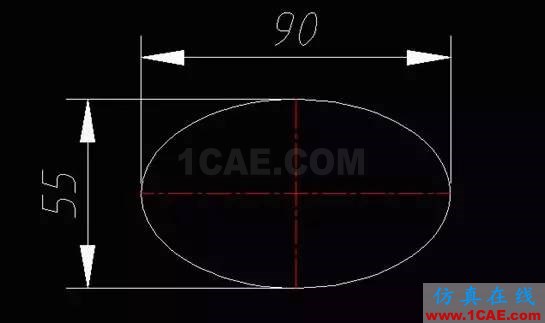

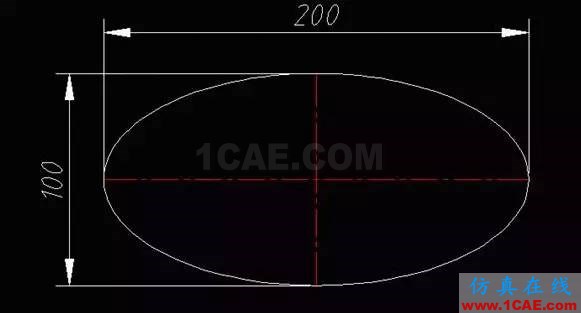

02、再畫一個橢圓200*100

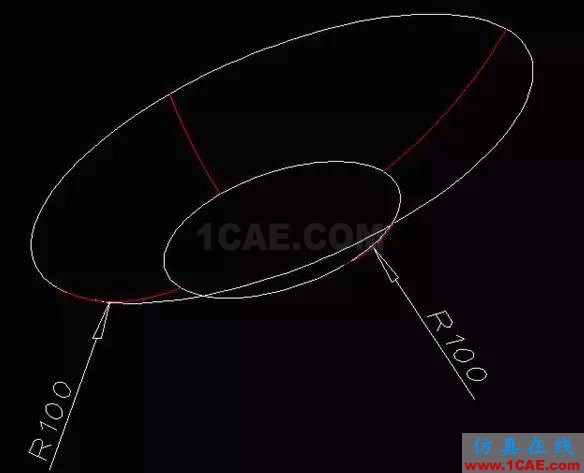

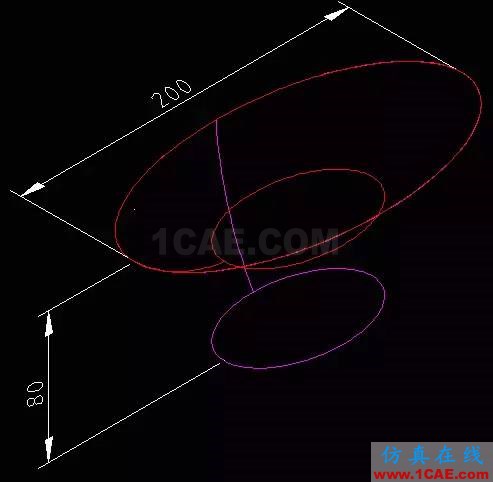

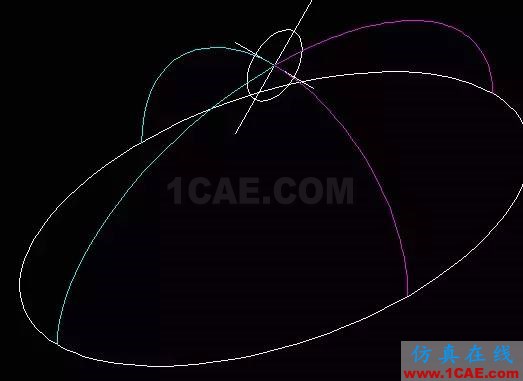

04、繪制四條R100的弧線,要連接兩個橢圓啊!記得利用USC來畫啊!

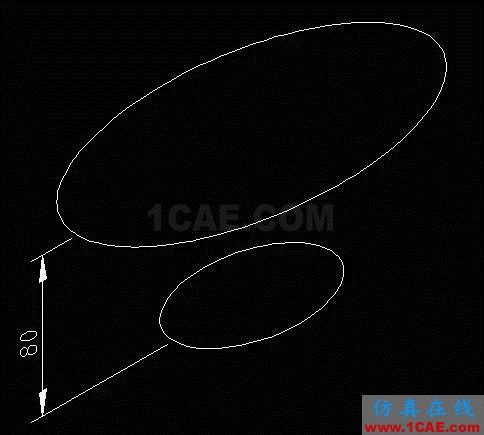

05、再復制一個橢圓90*55離200*100橢圓高80

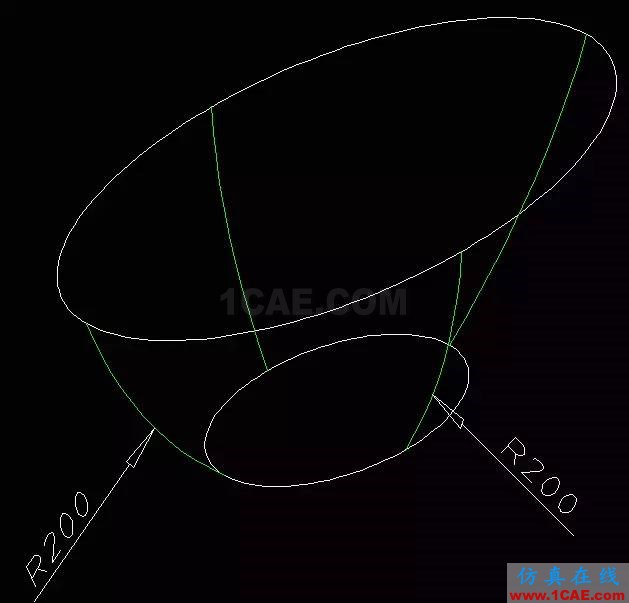

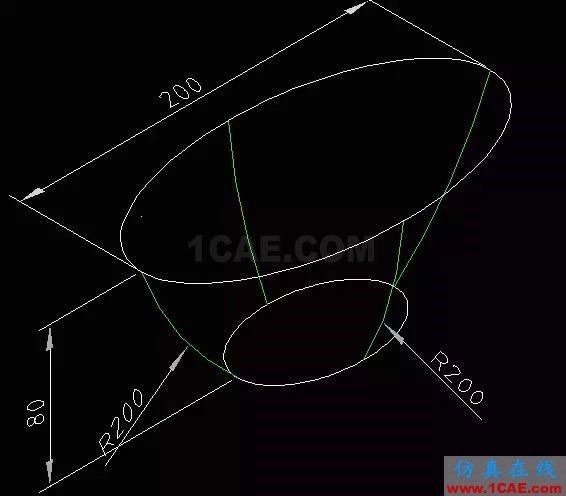

06、繪制四條R200的弧線,要連接兩個橢圓啊!

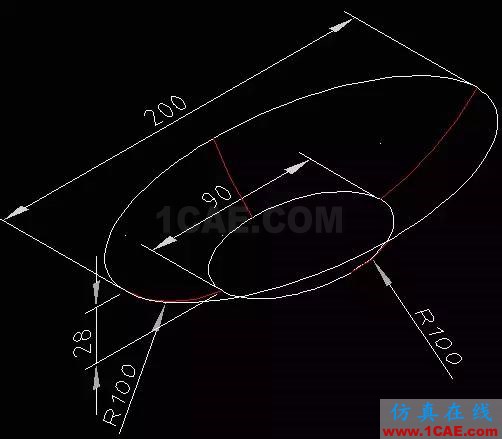

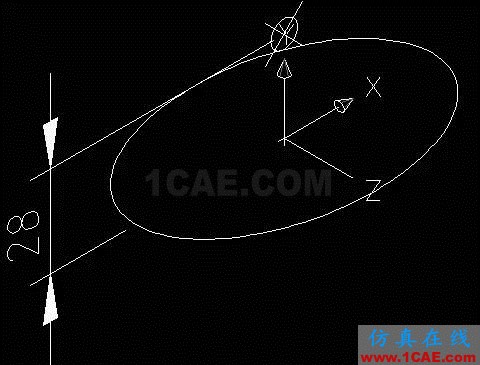

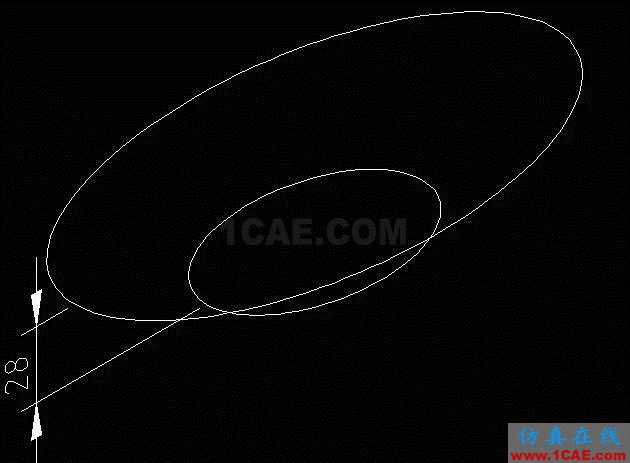

07、畫一個點離小橢圓往上移28高

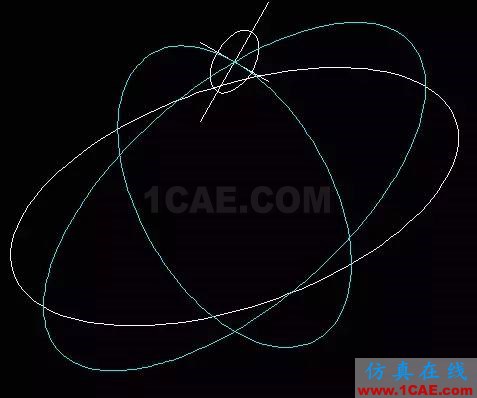

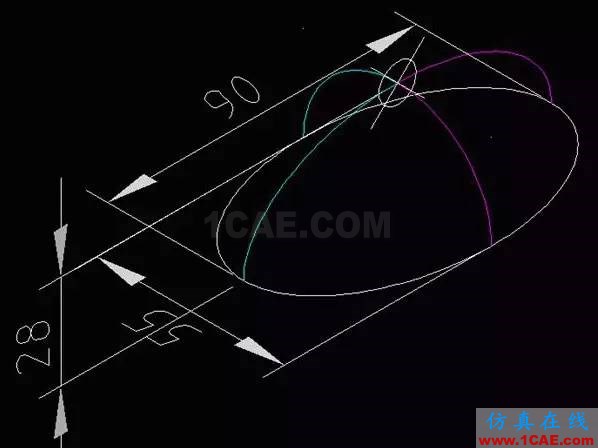

08、利用USC畫兩橢圓相交與點和90*55橢圓

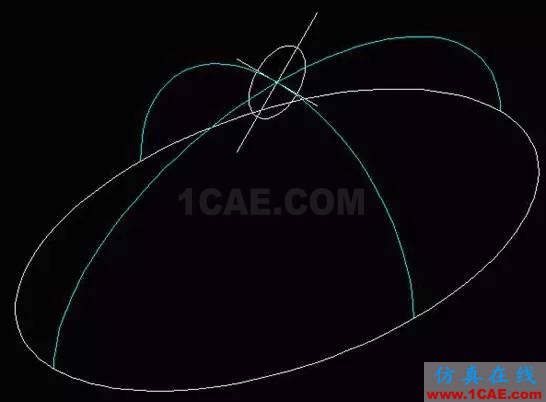

09、修剪兩個橢圓



10、再截斷分成四條弧線

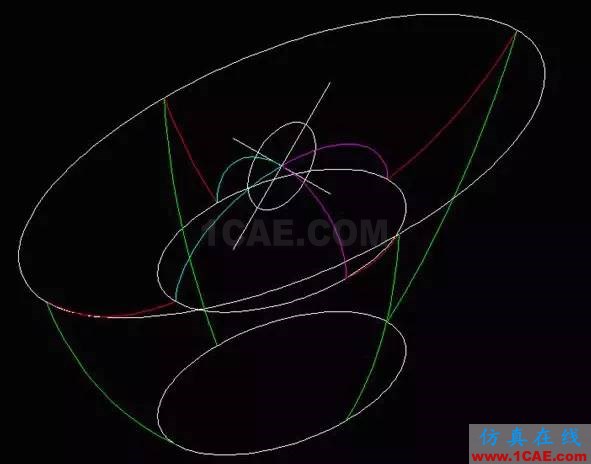

11、先來看看整體的線框圖

12、準備做放樣工作,先樣下圖,利用綠線做導向放樣

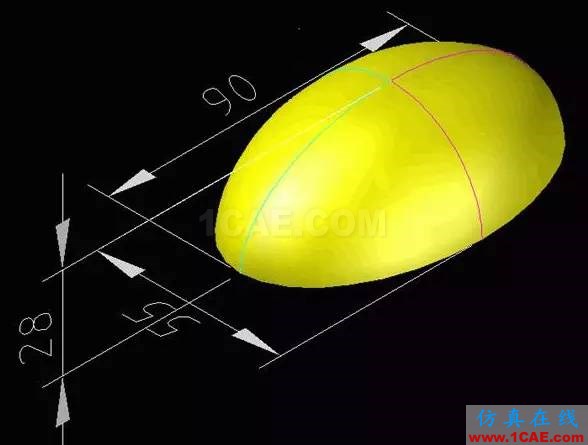

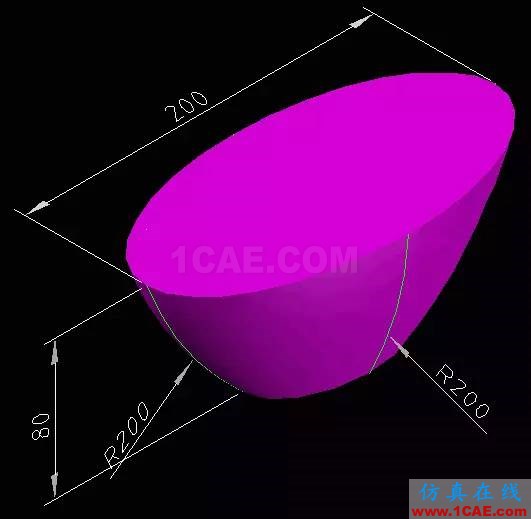

13、放樣成實體

14、再放樣上端

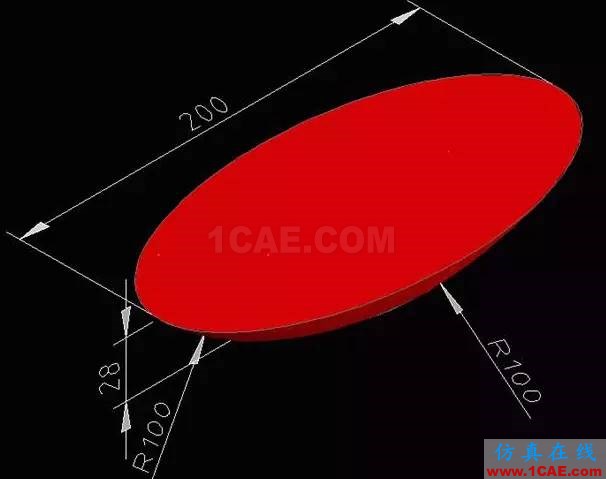

15、放樣成實體

16、兩個實體做布爾運算



17、看看效果

18、再放樣半橢圓,利用四條弧線做導向放樣

19、放樣成實體

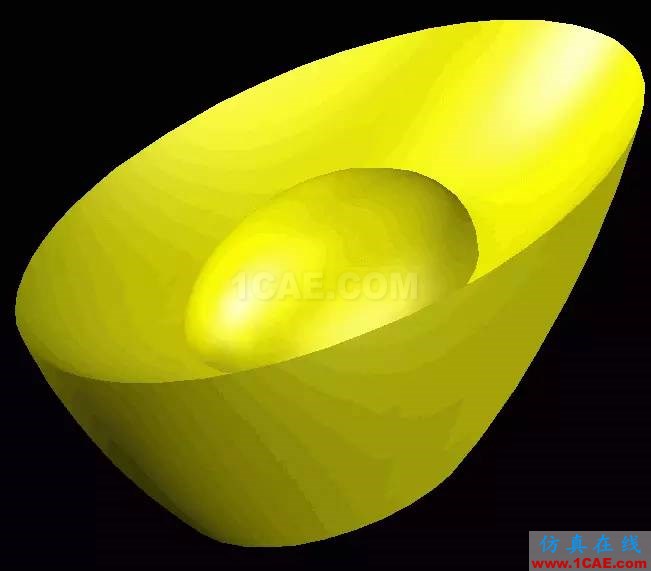

20、移到元寶中間,看看就成了一個元寶了

21、再來完善下,倒三處圓

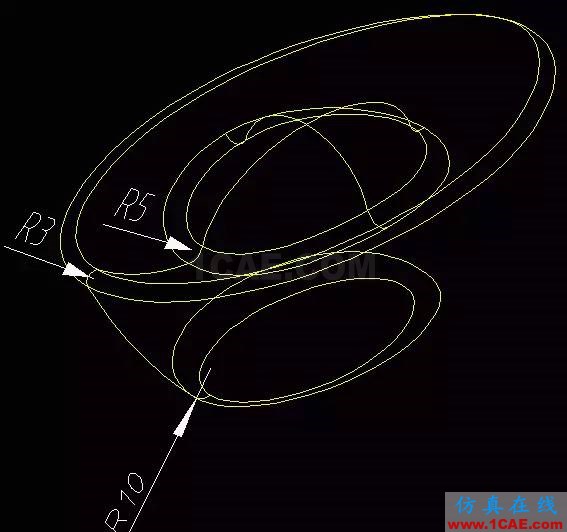

22、就成一個漂亮的元寶

23、看看渲染效果
