搜索AutoCAD教程：雨傘
2016-10-28 by:CAE仿真在線 來源:互聯網
圖1

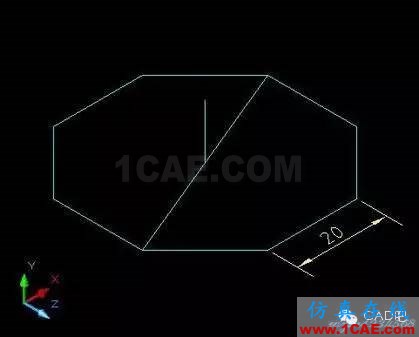

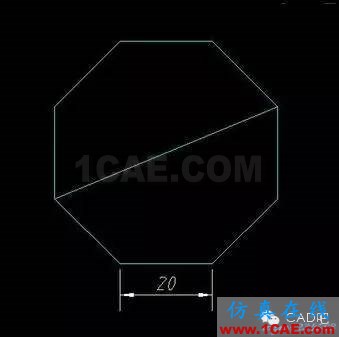

1.首先畫一邊長為20的正八邊形。
圖2

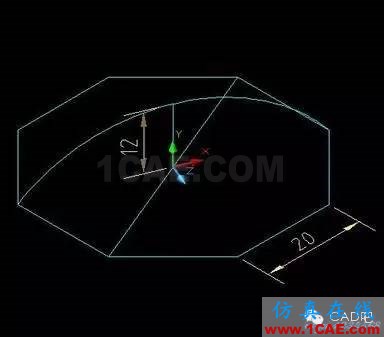

2.切換到西南等軸測視圖,“X軸旋轉UCS”--90度,如圖。在八邊形的中心畫一長12的直線。
圖3

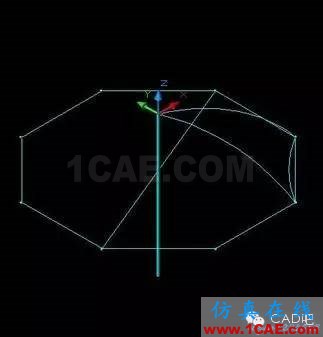

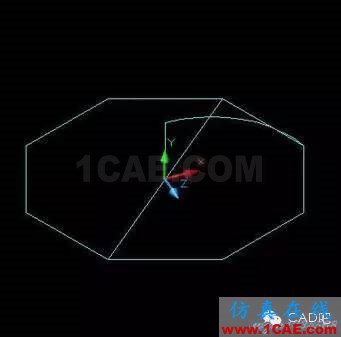

3.”三點UCS“(八邊形的中點、八邊形的一個頂點及12直線的頂點)。畫一如圖的圓弧。
圖4
4.修剪一下圓弧,只保留一半。
圖5
5.X軸旋UCS”--負90度,選擇圓弧,復制旋轉一個,如圖:
圖6

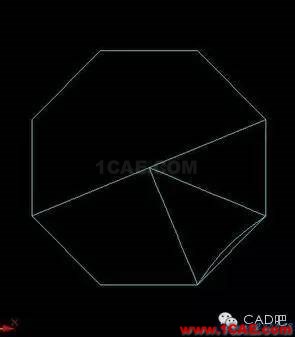

6.回到俯視圖,再畫一如圖的圓弧:
圖7

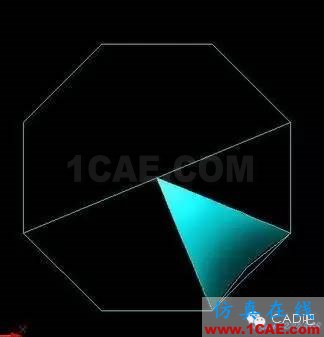

7.呵呵,關鍵的步驟到了,要畫雨傘肯定都會想到用邊界曲面來畫,可是邊界曲面必須通過指定四條封閉的空間曲線作為曲面的邊界線,才能構造出以該四條曲線作為邊界的曲面。我們現在才三條圓弧作為邊界呀,在這里就有個技巧了,我們要用到一個修改命令----”打斷于點“,先把其中的一條圓弧打斷,然后再調用“邊界曲面”命令,依次選擇圓弧就OK了。呵呵。如圖:
圖8

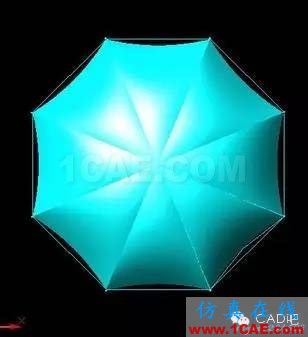

8.接下來,我在八邊形的頂點上畫了一個小球,選擇剛建好的曲面和小球,以八邊形的中點為中心陣列八個。如圖:
圖9

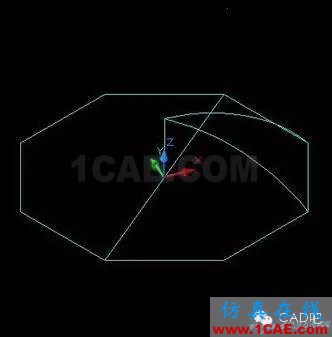

9.把建好的曲面等先隱藏一下,便于下面建傘的桿和把。切換到西南等軸測視圖,移動UCS到直線的頂點,畫一六邊形,拉伸30。如圖:
圖10

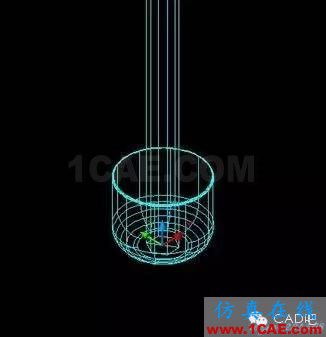

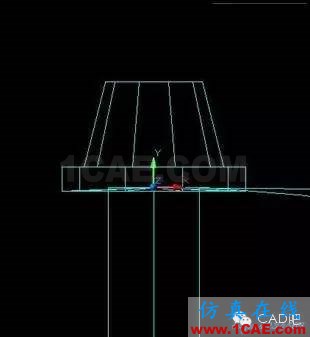

10.移動UCS到傘桿的底部,畫一圓拉伸,圓角一下作為傘把。如圖:
圖11
11.再次移動UCS到傘桿的頂部,畫一如圖的閉合多段線,然后旋轉一下,得到傘頂(我也不知道該叫什么好,暫且就叫傘頂吧,呵呵)
圖12

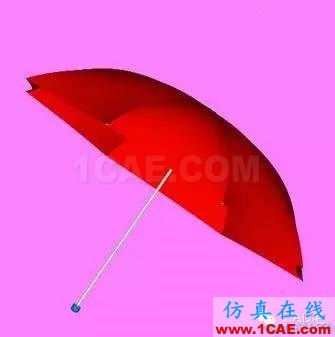

12.基本上一把小雨傘就建好了,由于時間比較倉促,建得也比較粗糙,傘的各個部位的尺寸也沒有把握到位。呵呵,我想重要的是提供一個方法吧,呵呵。汗呀。
