【AutoCAD教程】CAD中如何快速刪除重復疊加的圖元？

2016-10-28  by:CAE仿真在線  來源:互聯網

主題

繪圖時經常會產生一些重復的圖形疊加到了一起,如何刪除掉這些重復的圖形?

重復的圖形刪除可以減小文件的大小,刪除方法如下:

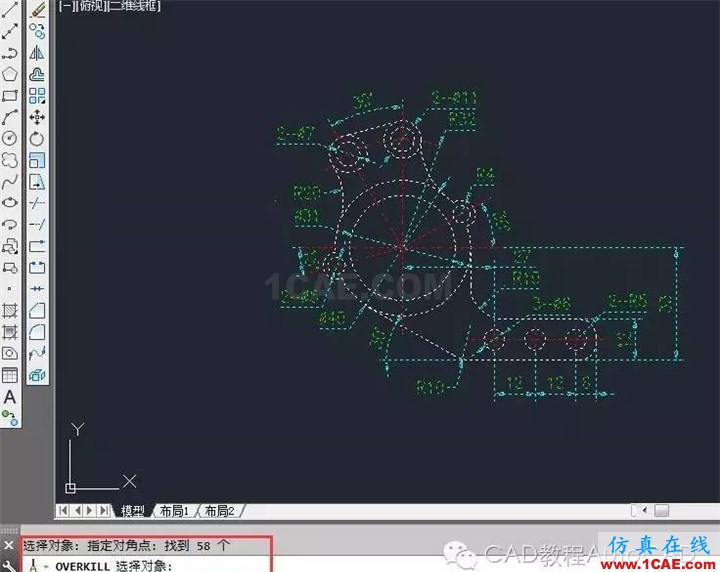

1.通過CAD的菜單欄:修改---刪除重復對象,通過這種方式刪除選擇區域內的的重復對象。

按照提示選擇需要?jiǎng)h除的對象,此時用框選選擇最快捷方便。框選疊加重復的圖形不怕有遺漏的重復對象未選中。

根據刪除對象的特性選擇需要忽略的特性

確定后若有重復的則都會被刪除,沒有重復對象則顯示0個重復對象被刪除。

2.用overkill命令,與第一種操作步驟等相同

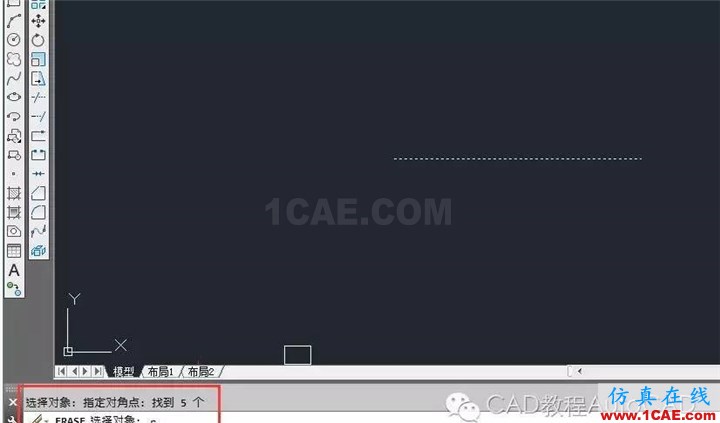

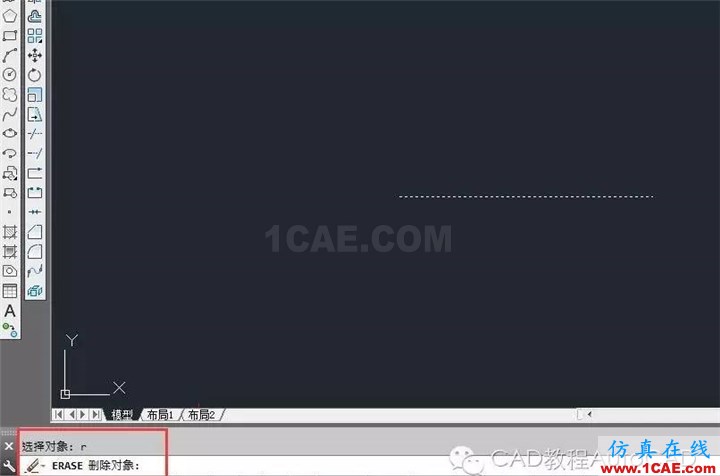

3.用E刪除命令并反選刪除,步驟如下:比如有5根直線都疊放在同一位置,你先輸入e刪除命令,接著根據命令行提示一次框選全部5根線條,然后不要結束命令、再鍵入r(r就是反選的意思),

提示選擇刪除對象,你用鼠標左鍵點擊其中的任意一根直線或框選均可,接著再回車或空格退出選擇,

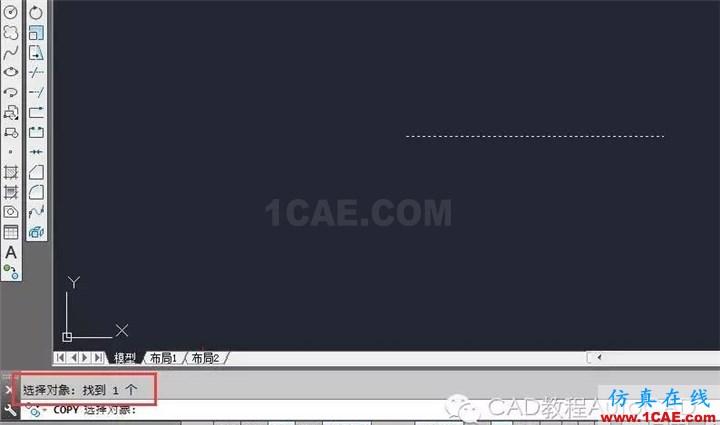

你會發現現在這個位置上只剩下一根直線,具體怎么查詢重復對象有幾個可以用CO復制等命令,選擇對象后命令行會有提示哦
