制圖標準及樓梯設計
一:制圖標準
1. 圖框的選擇:種類宜盡量少,圖框及修改的版本要統一(與專業負責人統一)
2. 圖面的布置:圖紙在圖框內布置宜疏密均勻
3. 《建筑制圖標準》GB/T50104-2001第4.1.2條:在同一張圖紙上繪制多于一層的平面圖時,各層平面圖宜按層數由低向高的順序從左至右或從下至上布置。

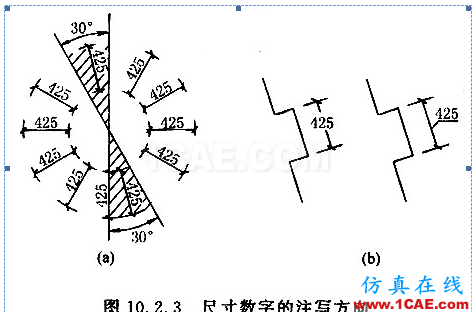

4. 《房屋建筑制圖統一標準》GB/T50001—2001第10.2.3條:尺寸數字的方向,應按圖10.2.3a的規定注寫。若尺寸數字在30°斜線區內,宜按圖10.2.3b的形式注寫。
5. 在平面圖中剖切大樣索引時,一般習慣是向上或向左看,大樣編號的數字宜南北方向進行注寫。
6. 尺寸的標注:位置要適當
二:樓梯
1.選用的圖集為11G101-2

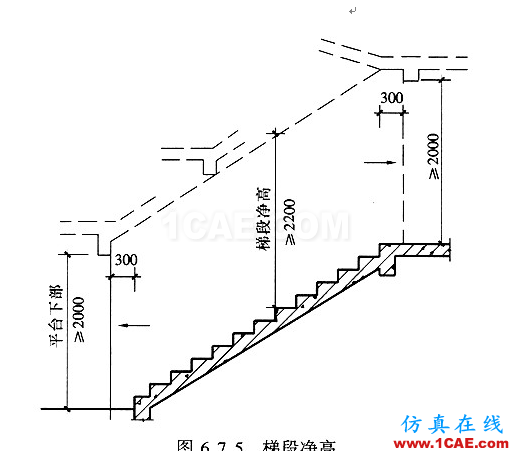

2. 《民用建筑設計通則》GB50352—2005第6.7.5條:樓梯平臺上部及下部過道處的凈高不應小于2m,梯段凈高不宜小于2.20m,詳圖6.7.5。
3. 第一跑起步位置與建筑圖一致,(即第一跑起步位置于建筑軸線的關系)
4. 當為三跑樓梯時,休息平臺側向梁及梯柱應注意是否影響門洞
5.當樓梯井有100厚防火墻時,防火墻高度一般在兩個梯板范圍內,上下兩個梯板的寬度應加寬100,下梯板應考慮防火墻的荷載
6. 靠外墻的樓梯平臺邊梁,需結合建筑立面和剖面確定梁是否有向后退200
7. 樓梯休息平臺側面有消防栓時,此處不能設梁,板中設加強筋
8. 剪刀梯的頂層防火墻下設120X400的梁
9. 板式梯梯段板編號 T1-AT1,非框架梯梁編號T1-TL1,框架梯梁編號T1-KL1,平臺板T1-PTB1,第一步不等高時踏步板表示為190+160X10=1790,最后一步不等高時踏步板表示為160X10+190=1790。
10.梯柱截面尺寸可根據柱高、梯梁跨度及荷載大小來確定,200x200 200x300 200x400 300x400
