【AutoCAD教程】如何取消CAD的尺寸標注關聯？

2016-11-25  by:CAE仿真在線  來源:互聯網

主題:【AutoCAD教程】如何取消CAD的尺寸標注關聯?

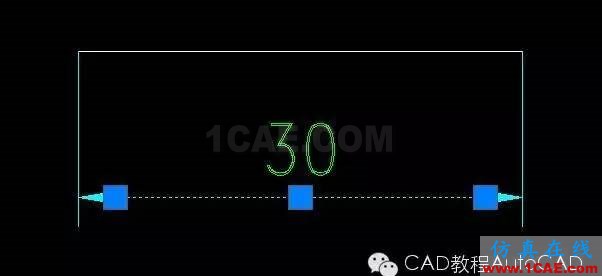

在CAD安裝后系統默認的標注尺寸都是關聯的,比如標好尺寸后,在尺寸線、尺寸界線、標注數字或箭頭等任意位置單擊一下就可以選中整個尺寸標注,雙擊后可以修改尺寸標注的數字,但是有時候標注的尺寸需要不關聯的,即尺寸線、尺寸界線、標注數字或箭頭等都是分開的個體,該怎么設置呢?

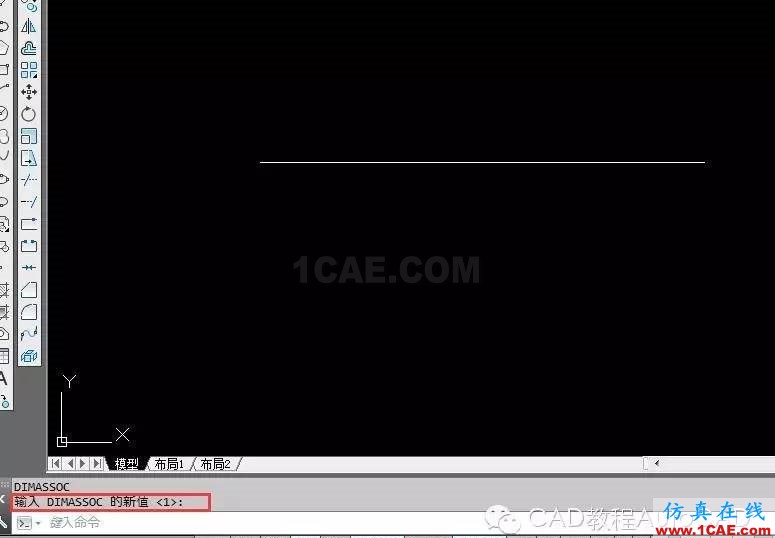

具體的修改辦法就是:命令行輸入DIMASSOC回車,在這里面有2個值可以設置:

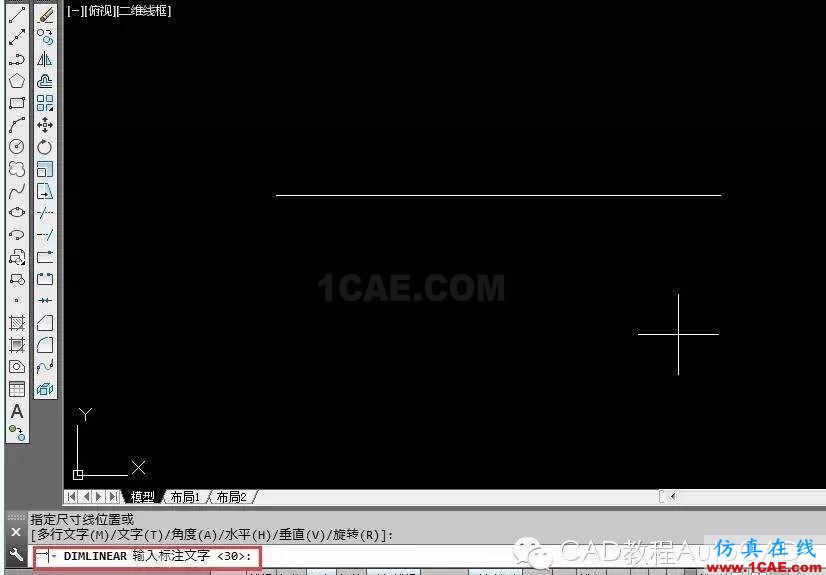

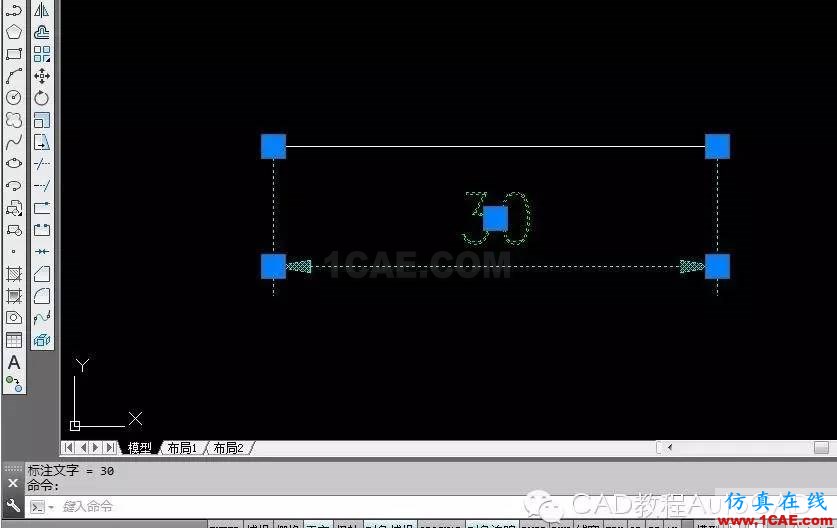

DIMASSOC=0,就可以讓標注的尺寸和線條分散不關聯,并且標注時會在命令行提示輸入新的標注數值。步驟參照如下:

DIMASSOC=1,標注的尺寸和線條是關聯的一個整體。步驟參照如下:
