搜索如何把彩色的CAD圖打印成黑白的？【AutoCAD教程】
2017-04-01 by:CAE仿真在線 來源:互聯網
在CAD使用過程中都會用到圖層,為了好區分都會用不同的顏色來區分圖層,因此畫好的圖都是彩色的,但是有時安裝的是彩色的打印機但是打印出來有些彩色的線打印后不會很明顯影響圖紙效果。怎么才能快速的將彩色的圖直接打印成黑色線條的呢?如下圖打印成黑白的步驟如下:

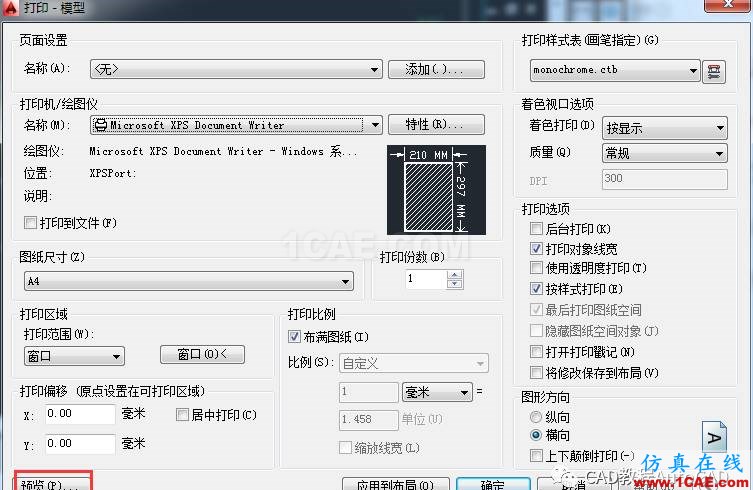

1.CTRL+P打開打印對話框。并根據實際需要選擇打印機和圖紙大小并利用窗口選擇需要打印的圖紙范圍。
2.點擊右下角的帶箭頭按鈕打開右邊部分窗口

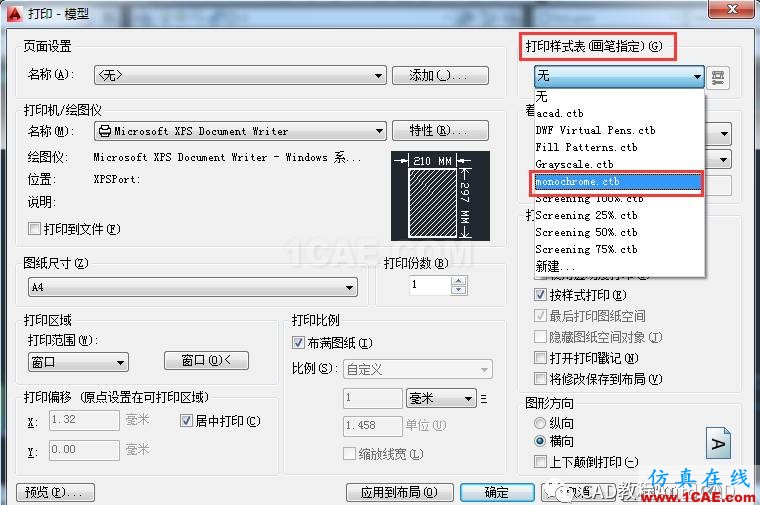

3.在打開的窗口的打印樣式表中選擇monochrome.ctb選項

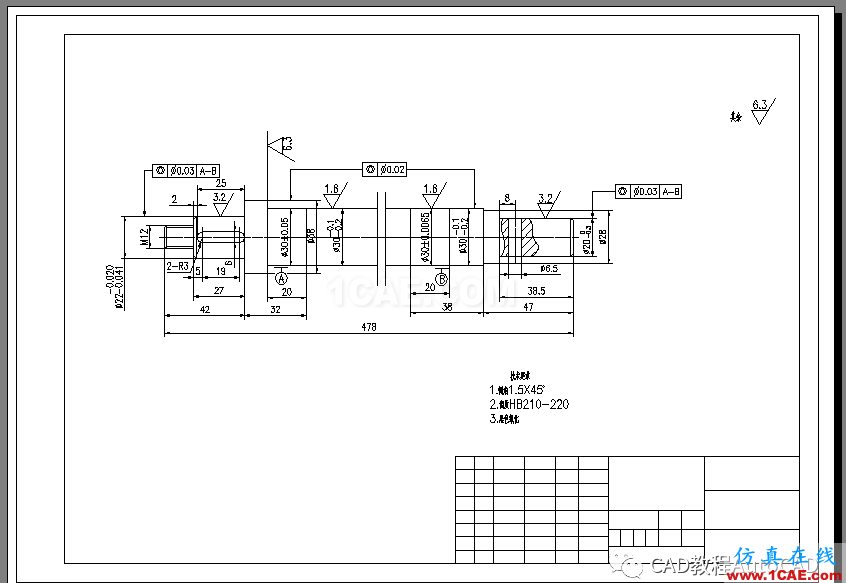

4.預覽后我們發現是黑白的了,這就達到我們的要求了。

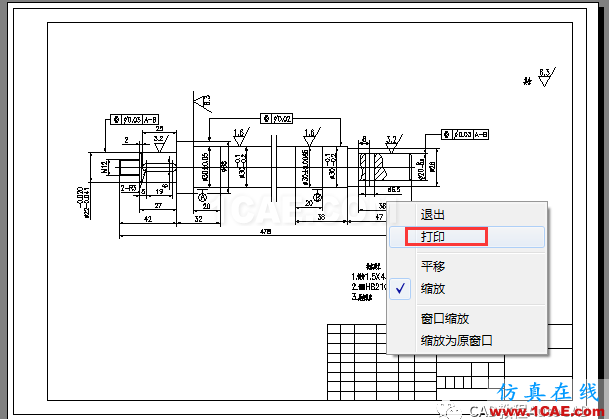

5.預覽檢查圖紙都沒問題了就可以打印了,快捷的方式就是在預覽圖上右鍵并選擇打印選項即可打印出來了。
