搜索讓我們一起來看看CATIA這一款聞名世界的CAD，CAE，CAM集成軟件的CAE部分吧！
2016-11-03 by:CAE仿真在線 來源:互聯網
什么是CAE?
指工程設計中的計算機輔助工程CAE(Computer Aided Engineering),指用計算機輔助求解分析復雜工程和產品的結構力學性能,以及優化結構性能等。而CAE軟件可作靜態結構分析,動態分析;研究線性、非線性問題;分析結構(固體)、流體、電磁等。
CAE有什么作用?
1 增加設計功能,借助計算機分析計算,確保產品設計的合理性,減少設計成本。
2 縮短設計和分析的循環周期。
3 CAE分析起到的“虛擬樣機”作用在很大程度上替代了傳統設計中資源消耗極大的“物理樣機驗證設計”過程,虛擬樣機作用能預測產品在整個生命周期內的可靠性。
4 采用優化設計,找出產品設計最佳方案,降低材料的消耗或成本。
5 在產品制造或工程施工前預先發現潛在的問題;
6 模擬各種試驗方案,減少試驗時間和經費。
7 進行機械事故分析,查找事故原因。

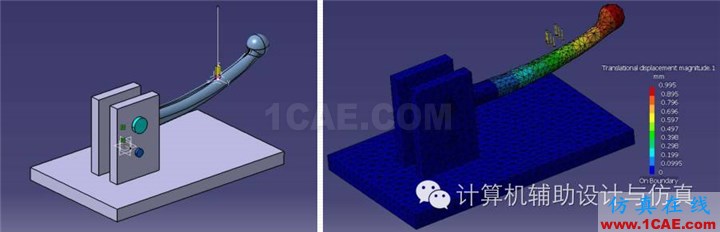

CATIA的CAE模塊簡介
件,其中包含有CAE 分析模塊又包括
有限元模型生成器(FEM)
該產品同時具有自動化網格劃分功能,可方便的生成有限元模型。有限元模型生成器具有開放式體系結構,可以同其它商品化或專用求解器進行接口。該產品同CATIA緊密地集成在一起,簡化了CATIA客戶的培訓,有利于在一個CAD/CAM/CAE系統中完成整個有限元模型造型和分析。
創成式零件分析及優化(GPO)
CATIA創新式零件應力分析產品在產品開發過程初期提供設計師一個應力分析工具,作為鑄件、鍛件或厚壁零件設計的指導。交互式地對零件而非有限元模型進行操作;用戶只需輸入參數,系統可對設計自動優化。載荷及約束值隨著每次迭代,自動地顯示出來。用戶可通過歷史瀏覽器對所有分析結果的變化進行研究,邊設計邊分析,同時可獲得有關質量、位移以及主應力等數據。

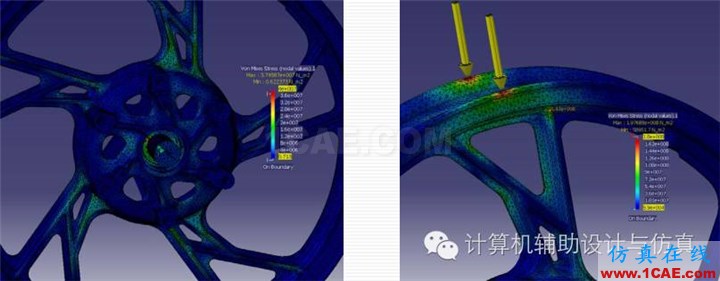

創成式零件應力分析(GPS)
CATIA創成式應力分析產品在產品開發過程初期提供設計師一個應力分析工具,作為鑄件、鍛件或厚壁零件設計的指導。交互地對零件而非有限元模型進行操作,設計師只用六個簡單的步驟在零件上進行檢查。

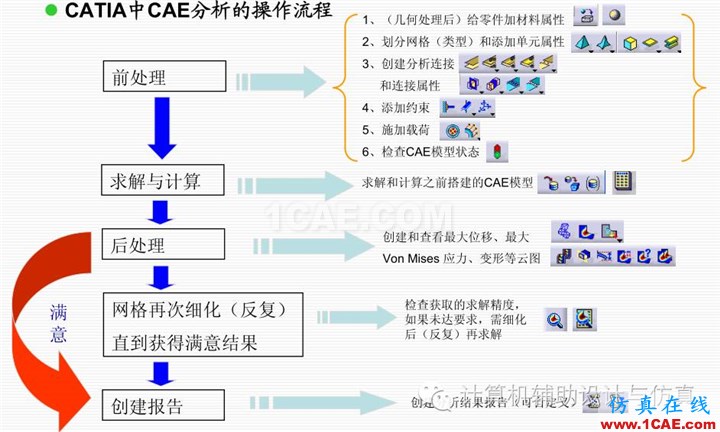

CATIA的CAE模塊分析流程簡介

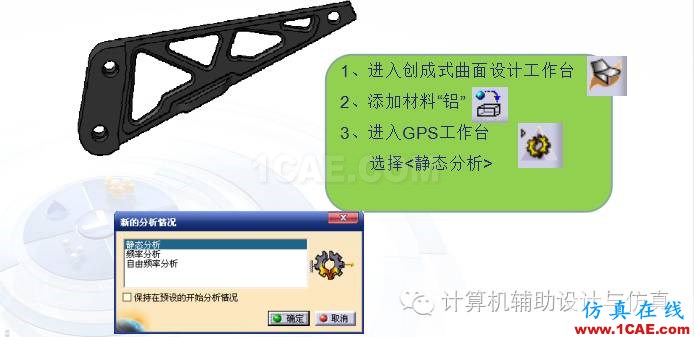

1、添加材料幾何模型

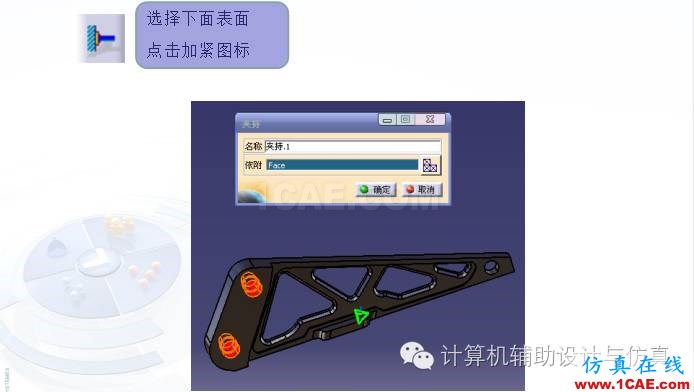

2、定義約束

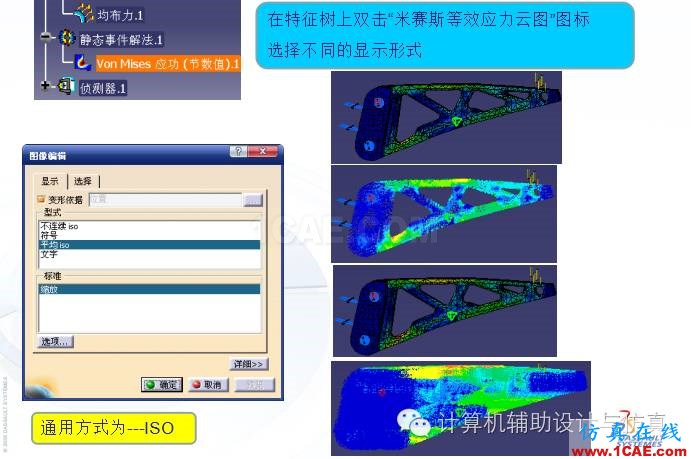

3、分析結果
注:無論是結構分析還是流體分析或者其它分析,掌握理論知識是相當重要的,這些軟件只是一個工具。只有掌握了理論知識才能更好的運用它。
課外補充:
專業的CAE軟件有哪些?
Ansys
很經典的CAE,國內應用最廣,客戶成熟度最高,尤其是在高校科研領域。2006年收購了Fluent,2008年收購了AN-SOFT。Fluent是應用最廣的流體分析軟件,AN-SOFT是應用最廣的電磁分析軟件。在收購整合的過程中,Ansys的多物理場耦合成為一大特色。
ABAQUS
ADINA,強大的非線性功能、能做直接流固耦合。
LS-DYNA,強大的動態問題求解器,專門汽車分析模塊。
Nastran,線性問題求解器。
Pam crash,專門的碰撞研究軟件。
Moldflow,模流分析軟件。
AUTOFORM,鈑金沖壓,特別是拉深分析軟件。
Madymo,汽車安全系統,如氣囊,安全帶整車碰撞性能分析軟件。
