【你不知道的CATIA】allpart to product腳本詳解

2016-12-02  by:CAE仿真在線  來源:互聯網

CATIA的裝配中,Tools下面有一個Generate catiapart from product的命令,可以將當前的product轉換為allpart文件,對應的part轉換為body,如下圖。

因此當我們有此需求時,人工操作的方法一般就是先建立一個product,反復插入part文件,再從allpart文件中拷貝body粘貼到之前插入的part中。

但對于有幾十或者幾百個子零件的總成來說,手動操作的工作量是十分巨大的。因此,小編利用一段CATIA VBScript代碼,將上述手工操作進行了自動化。

以下為腳本進行轉換的演示視頻(轉換格式時候音頻有問題,請靜音觀看)。

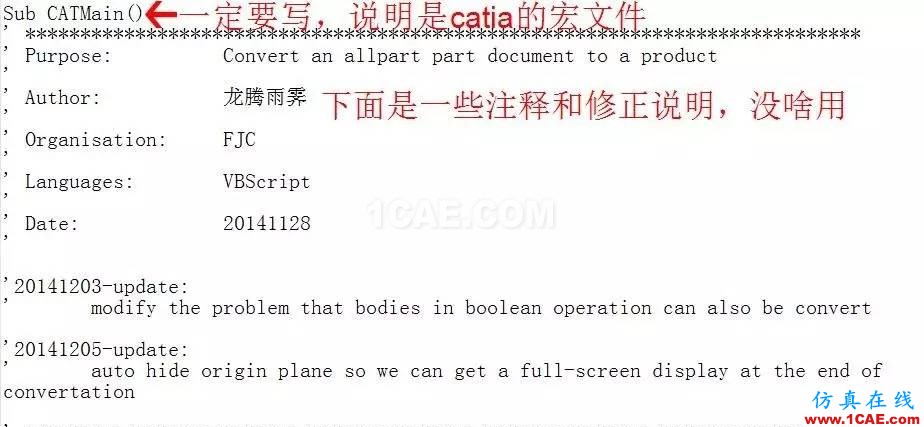

然而,本期的文章到這里并沒有結束,接下來的內容才是最有含金量的。因為,小編會放出這段腳本的源代碼,并做上了相應的注釋!
