【干貨分享】ANSYS Maxwell低頻軟件常見問題解答2

2016-10-19  by:CAE仿真在線  來源:互聯網

如何為RMxprt中電勵磁直流電機添加電源內阻?問題描述:汽車上用的電勵磁直流電機往往接在蓄電池上,蓄電池有很大的內阻,對電機性能影響很大,如何在快速求解時添加該內阻也體現內阻影響?

解決辦法:
★ 步驟:2 點擊菜單 RMxprt> Design Settings

2  在彈出的窗口RMxprt Design Settings中選擇User Defined Data標簽,勾選Enable

2  點擊Import Files選項,選擇目錄:Program Files>AnsysEM> AnsysEM15.0>Win64>Examples>Maxwell>RMxprt>dcm下的模板文件dcm.temp,并在輸入的文件中把LineRes項后面的值改為對應的電源內阻值ohm

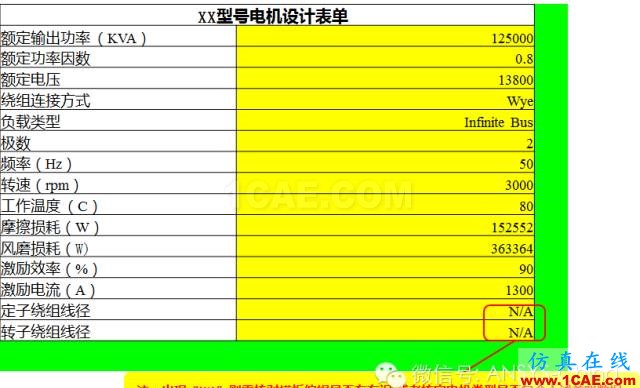

2如何利用RMxprt輸出用戶自定義表單?用戶自定義表單的作用★ RMxprt仿真結果datasheet與實際加工表單不一致★ RMxprt仿真結果datasheet全英文顯示★ 處理方法2 第一步:新建用戶自定義數據表單(Excel 必須是2003格式,如用2007或者2010必須轉換為2003格式)

2  第二步:定義數據輸出區域

2  第三步:在RMxprt中裝載模板

2  第四步:導出設置

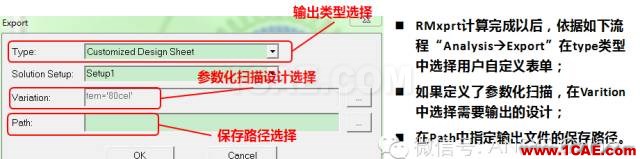

2 第五步:輸出結果

如何快速調整視圖?問題描述:旋轉坐標軸操作后,回不到原來的視圖解決辦法:有兩個辦法★ 方法一2 點擊菜單 View>Modify Attributes>Orientation List2 在彈出的Update View Orientation窗口中,雙擊選擇需要的視圖

選擇視圖

★ 方法二2 點擊菜單 View>Rotate>Rotate Model Center,或者點擊工具欄上的旋轉圖標2 雙擊x、y、z軸,以調整相應的正視圖、測試圖或俯視圖
4Maxwell如何實現多方向充磁?

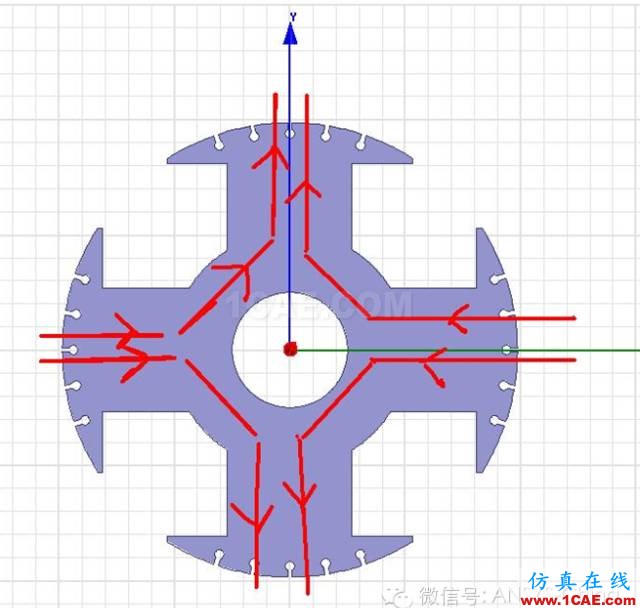

問題描述:圖中為電勵磁同步電機轉子沖片示意圖,紅線代表充磁方向,其中額部沿圓周方向充磁,磁極部分為圖示方向充磁。



解決方法

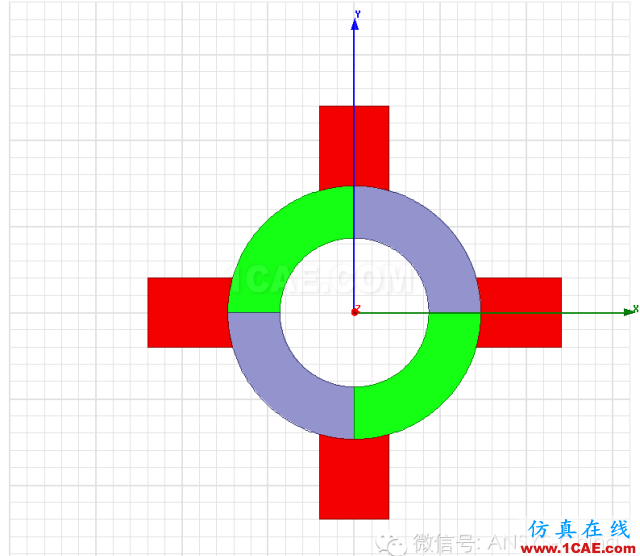

要統一定義充磁方向有難度,在邏輯上把轉子沖片分為8個部分(以類似的例子示例),不同部分賦予的材料名稱相同,但是充磁方向定義不同(以兩個不同的充磁方向為例)。

最終得到需要的充磁結果

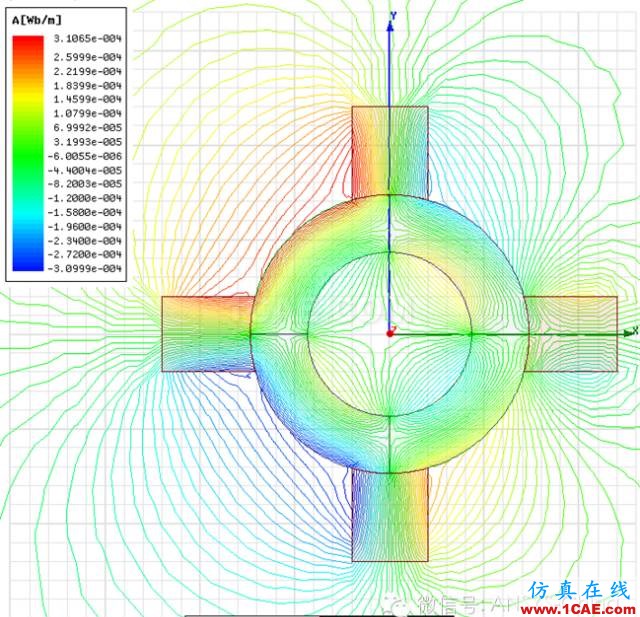

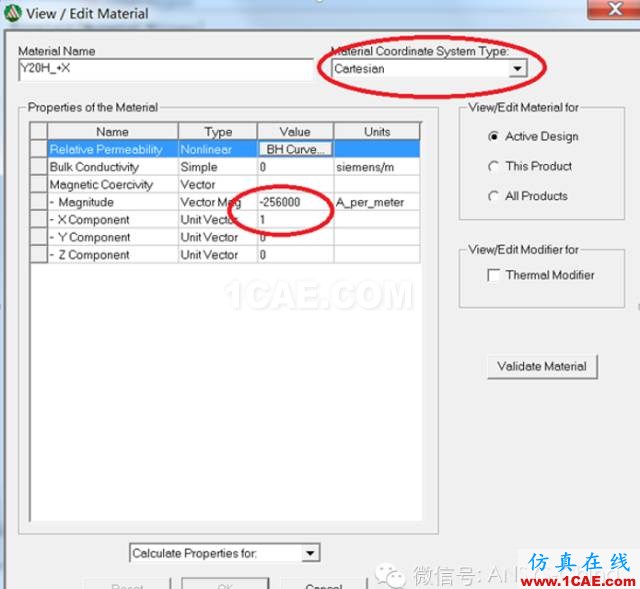

如何設置Halbach充磁方式?打開永磁體材料編輯創建窗口★ 修改坐標系為 Cylindrical,如1所示★ 修改材料屬性,如2所示,此處p為極對數2 Unit Vector R: COS(p*PHI)

2  Unit Vector Phi:  -SIN(p*PHI)
