1.原始模型,正常計算,不需要任何特殊設置。為了便于觀察,可以設置個比較大的電流。Maxwell的后處理場查看器中默認沒有磁導率,需要手動添加該項,具體公式為Mag(B)/Mag(H).

2.保存磁導率,加個比較小的電流:這個模型必須與原來的幾何模型一模一樣。保存磁導率的設置為:右擊setup:在彈出的如下對話框中,在Solver的標簽中>Advanced option>勾選Use pre-computed permeability data在彈出的對話框中,選中原始模型;切換到“General”選項卡中,將網格迭代次數修改為1次。

3.同樣的激勵下,保存磁導率與不保存磁導率的分析結果對比

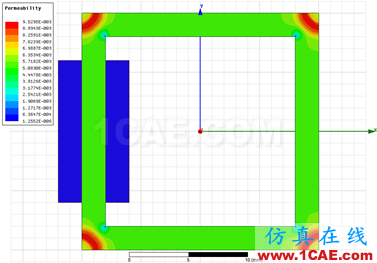

保存磁導率的磁導率分布

不保存磁導率的磁導率分布
