Q1. 如何調節RMxprt自動生成模型的周期數?
在RMxprt模型下
★ 選中模型,點右鍵,選擇Design Settings
★ 在彈出窗口中,選擇User Defined Data,并點擊 Enable

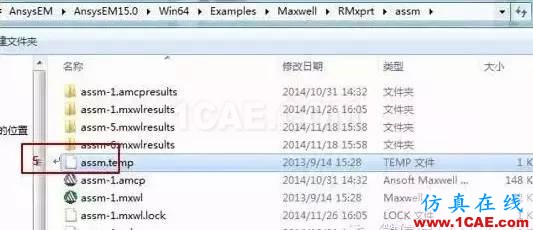

★ 在菜單下方,點擊Import按鈕,打開安裝路徑下Example文件夾,在其中直接找到RMxprt文件夾(或在Maxwell文件夾中找到RMxprt文件夾),并打開其中對應電機類型的.temp文件
★ 在窗口中導入了控制文件,修改Fractions的數值,重新計算后,即可對應生成不同周期數的有限元模型
★ 在該控制文件中,//后面的內容為幫助信息
Q2. 如何采用RMxprt自定義同心圓槽型?
問題描述:BLDC電機多采用少槽集中繞組結構,槽型底部尺寸為與定子外徑軛部同心圓尺寸;在RMxprt標準槽型中不能直接選擇和定義,需要使用“用戶自定義槽型”
操作方法(以4極6槽電機為例),達到如下圖槽型效果

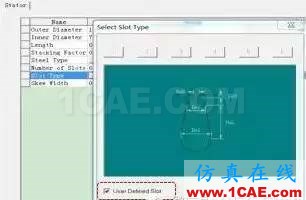

★ 在Rmxprt下選擇槽型3并編輯好槽型尺寸,然后再勾選User Defined Slot
★ 在定義槽下,選中Segment6,右鍵->Modeify segment

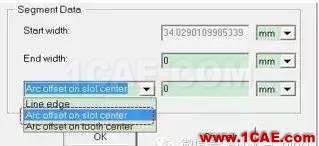

★ 在Edit Slot Segment下,下拉菜單選擇為Arc offset on slot center(默認為Line edge)
Q3. 如何在RMxprt中設計自定義槽?
在定子或轉子設計界面,選擇槽型,彈出槽型選擇窗口
選擇一個相近槽型
勾選User Defined Slot
點擊OK

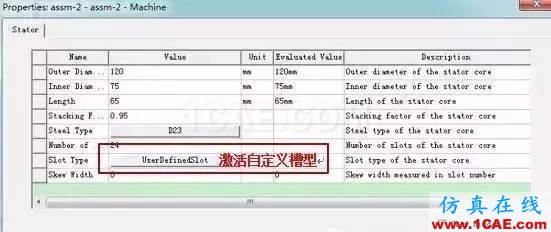

槽型顯示為“UserDefinedSlot”,槽型編輯器功能激活
編輯槽型
★ 激活自定義槽功能后,在模型管理器顯示槽型

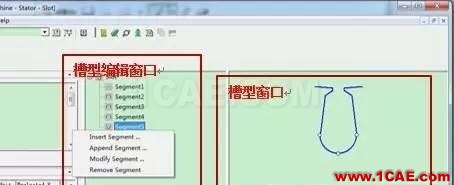

★ 在左邊槽型編輯窗口,右鍵,根據需要來編輯槽型
Q4. RMxprt如何合理設計低壓大電流電機繞組?
問題描述:在設計低壓大電流電機時,一般采用多股線并繞來控制電負荷。如何利用RMxprt自動計算繞組匝數和線徑來設計低壓大電流電機繞組?
如果直接選用默認的導線庫,當實際線徑超過庫中最大線徑后會導致不合理的設計結果。

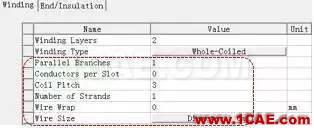

★ 如下圖輸入0自動計算,Number ofstrands 選擇1(單根線徑),48V/1600W電機,結果只能選擇到最大線徑1.25(庫中的最大線徑),電負荷和槽滿率都不正確;
★ 改進:如下圖,Number of strands 選擇輸入0自動計算,48V/1600W電機,結果45股0.53線徑,股數太多,亦不合理。
★ 建議手動控制Number of strands,如合理輸入10股并繞,輸出可行。
Q5. 如何在RMxprt中實現機殼建模?
問題描述:RMxprt中新增了機殼建模,如何實現
解決辦法
★ 插入一個新的RMxprt工程,在Machine 點右鍵,Insert Housing

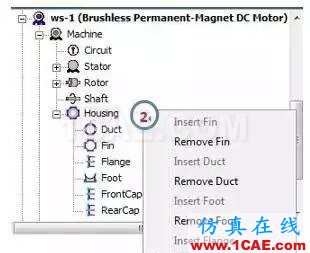

★ 在RMxprt項目樹中出現Housing選項,在Housing圖標處右鍵,
★ 根據需要選擇插入機座,法蘭和散熱片,并選擇相應的結構類型,如散熱片結構類型
