抗震分析難點:

1.規范關于分析計算方面的內容介紹較少。

2.工程師對結構動力學分析相對陌生。

3.邊界非線性及材料非線性在靜力分析中接觸較少。

4.抗震分析需要綜合上述三點內容,短期學習很難掌握。

個人總結抗震設計的知識體系:

一個理念、兩種方法、四個工具、三項注意

目錄

一、延性設計理念

二、反應譜分析方法( M-phi曲線、 Pushover )三、時程分析方法(選波工具、纖維/骨架模型)四、抗震分析的三點注意事項

1.非線性邊界的模擬。

2.樁基礎的模擬。

3.Mander本構定義約束混凝土。

延性抗震-成功典范

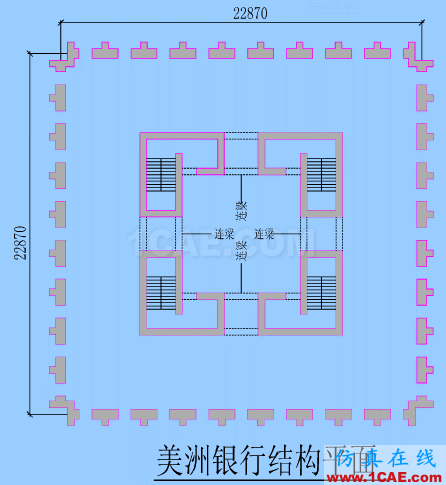

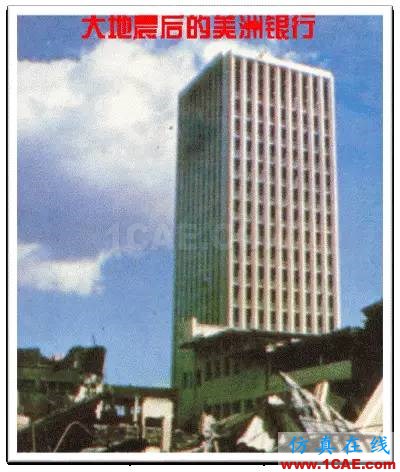

        1972年12月23 日首都馬那瓜發生罕遇強烈地震至少0.35g,5000多人死亡,市區1萬多棟樓房夷為平地,而馬那瓜當時最高的建筑美洲銀行雖位于震中,昂然不倒,樓立墟群。

第一道防線:

        將連梁中部開孔,結構遭遇地震作用時,在連梁開洞處開裂屈服,形成塑性鉸,可以耗散能量;

第二道防線:

         連梁破壞后,各分體系(L形柔性筒)作為獨立抗震單元,整體結構變柔,自振周期變長,地震動力反應大大減小。

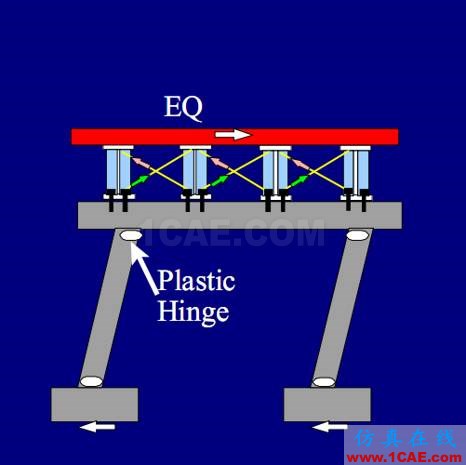

何為延性設計?

延性設計:

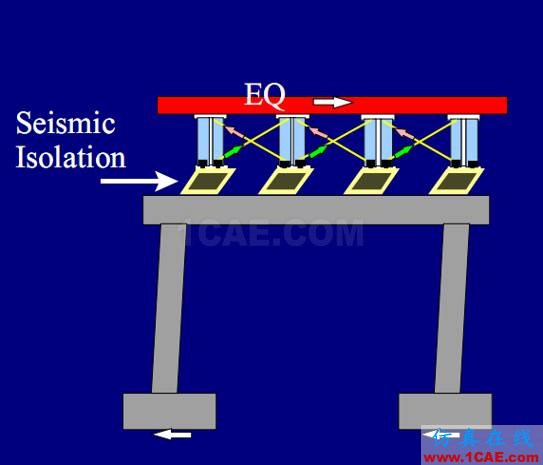

    橋梁體系中設置延性構件,橋梁在E2地震作用,延性構件進入塑性狀態進行耗能,同時可以減小結構剛度,增大結構周期,達到減小地震動響應的目的。

*連載-每周更新,敬請期待
