具體問題:
在進行“設計用數值截面”定義時,程序給用戶提供了需要輸入“剪切驗算”的參數值(如圖5.1所示)。對于所輸入的Z1、Z3的位置的意義,程序是如何利用這些參數進行RC、PSC設計的,下面給出具體的解釋。
圖5.1 剪切驗算的參數
解決方法
在設計用數值截面中導入“截面特性計算器”生成的擴展名為sec的截面數據時,需要指定剪切驗算位置Z1和Z3。Z1=0或Z3=0是無意義的剪切驗算位置。

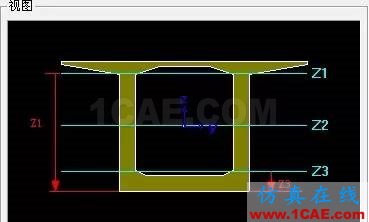

圖5.2 剪切驗算位置示意圖
Z1:指的是從頂板到腹板突變處的位置開始,沿Z軸向下到底板底邊緣的距離;
Z2:指的是程序默認的質心位置開始,沿Z軸向下到底板底邊緣的距離;
Z3:指的是從底板到腹板突變處的位置開始,沿Z軸向下到底板底邊緣的距離。
通過程序驗證,可以得到在截面特性值中定義的“剪切驗算位置”的作用有兩個。一是:用于使用階段斜截面抗剪驗算;二是:用于使用階段抗扭驗算。具體驗證過程如圖5.3-5.4所示:

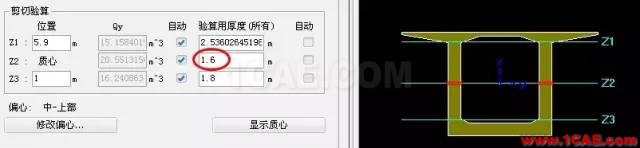

圖5.3 使用階段斜截面抗剪驗算中剪切驗算位置的含義

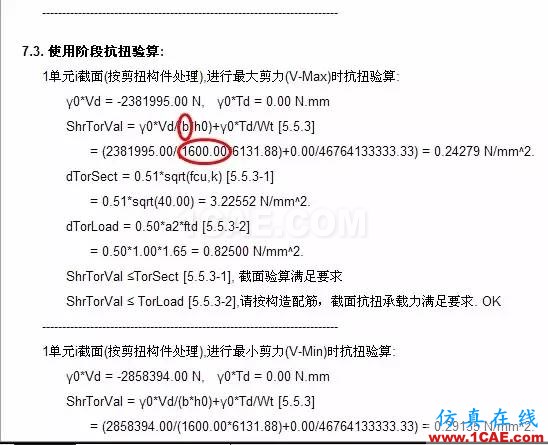

圖5.4 (a) 使用階段抗扭驗算中剪切驗算位置的含義
圖5.4 (b) 使用階段抗扭驗算中剪切驗算位置的含義
由圖5.3和5.4中可以看出,程序在進行抗剪及抗扭驗算時,調取的是Z1、Z2、Z3這三條線劃過去之后,分別得到基準線處的腹板厚度之和的最小值作為規范D62-04公式(5.2.9)、(5.2.10)和(5.5.3)中b的取值。所以建議用戶需要正確輸入Z1、Z2、Z3位置處的驗算用厚度。
內容來源于MIDAS
