【土木工程師行業知識】各種結構彎矩圖

2016-11-11  by:CAE仿真在線  來源:互聯網

作為一名土木工程師,在實際工作中,有時候要對軟件(midas civil、sap2000、pkpm的計算結果有個判斷)就要對結構的彎矩和剪力圖有個大概的判斷。下面總結各種結構彎矩圖的繪制及圖例:

一、 方法步驟

1、確定支反力的大小和方向(一般情況心算即可計算出支反力)

●懸臂式剛架不必先求支反力;

●簡支式剛架取整體為分離體求反力;

●求三鉸式剛架的水平反力以中間鉸C的某一邊為分離體;

●對于主從結構的復雜式剛架,注意“先從后主”的計算順序;

●對于復雜的組合結構,注意尋找求出支反力的突破口。

2、對于懸臂式剛架,從自由端開始,按照分段疊加法,逐段求作M圖(M圖畫在受拉一側);對于其它形式的剛架,從支座端開始,按照分段疊加法,逐段求作M圖(M圖畫在受拉一側)。

二、 觀察檢驗M圖的正確性

1、觀察各個關鍵點和梁段的M圖特點是否相符

●鉸心的彎矩一定為零;

●集中力偶作用點的彎矩有突變,突變值與集中力偶相等;

●集中力作用點的彎矩有折角;

●均布荷載作用段的M圖是拋物線,其凹凸方向與荷載方向要符合“弓箭法則”;

2、結構中的鏈桿(二力桿)沒有彎矩;

3、結構中所有結點的桿端彎矩必須符合平衡特點。

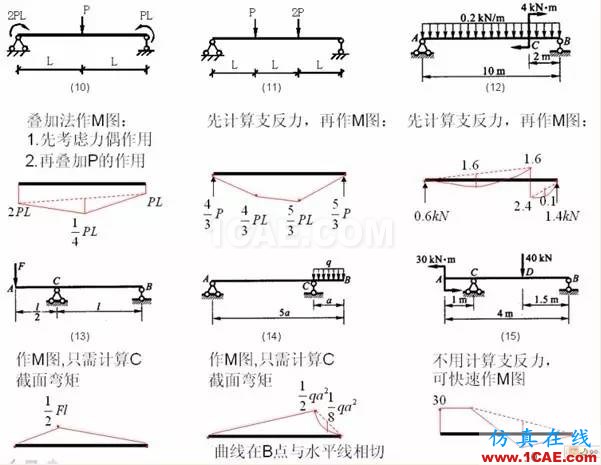

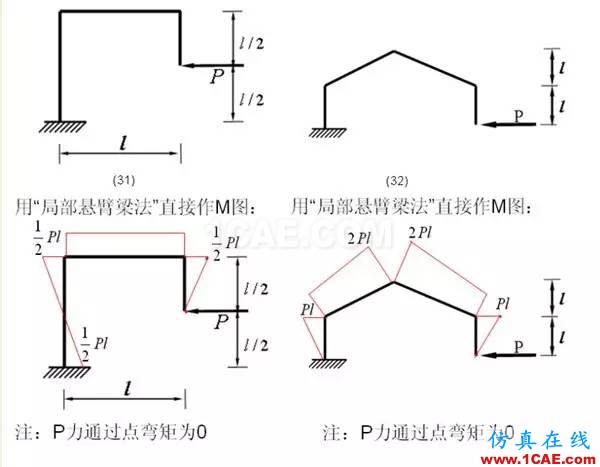

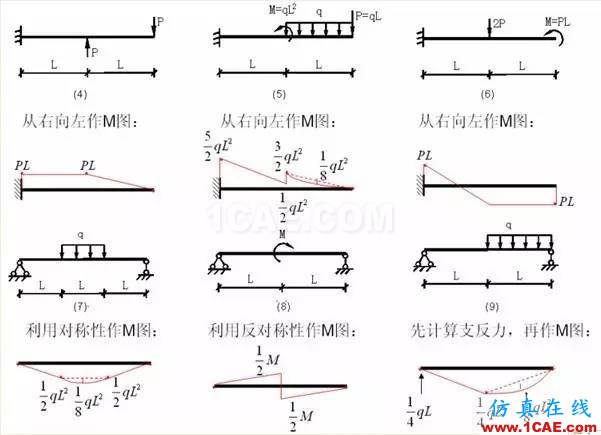

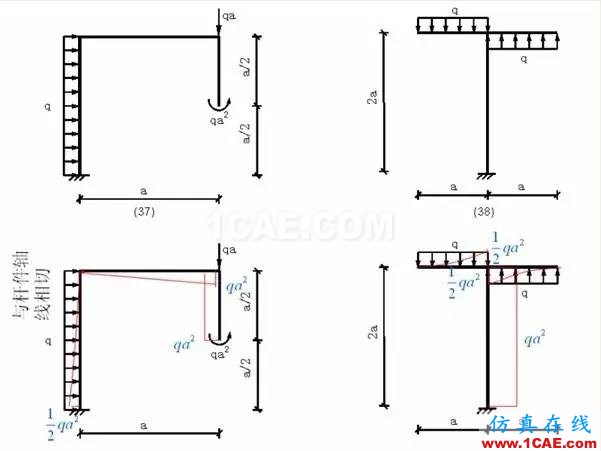

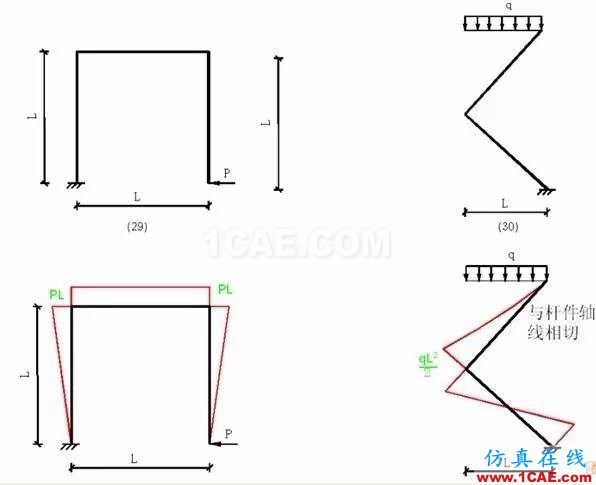

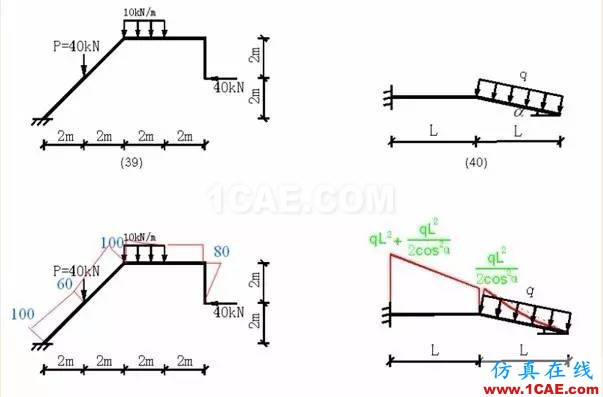

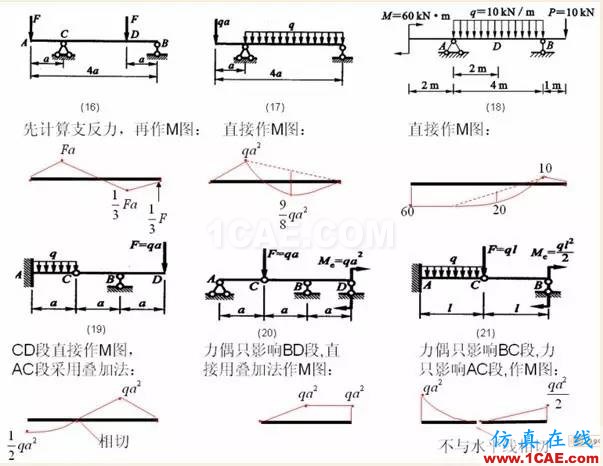

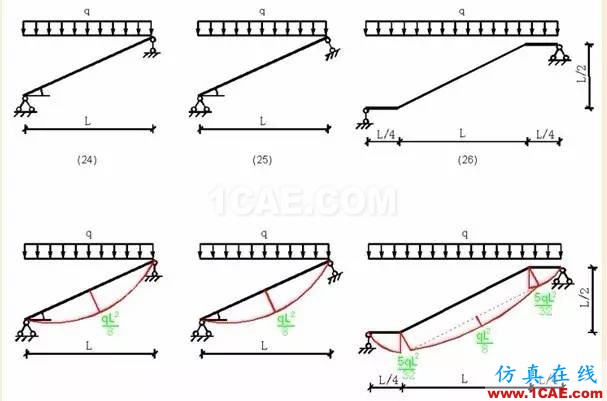

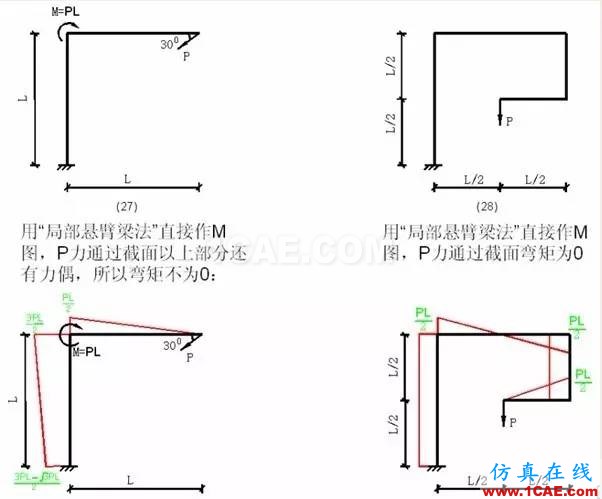

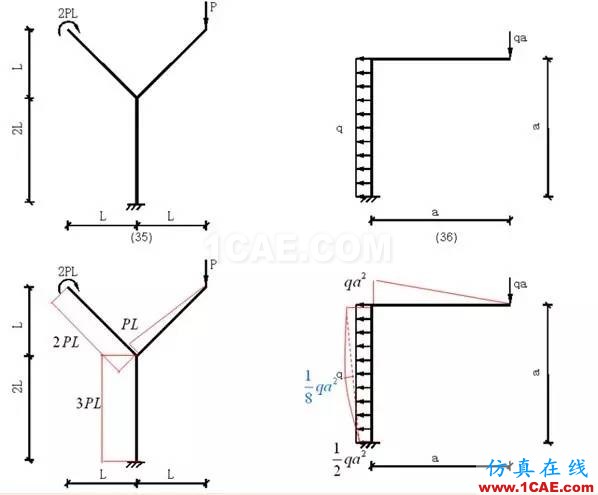

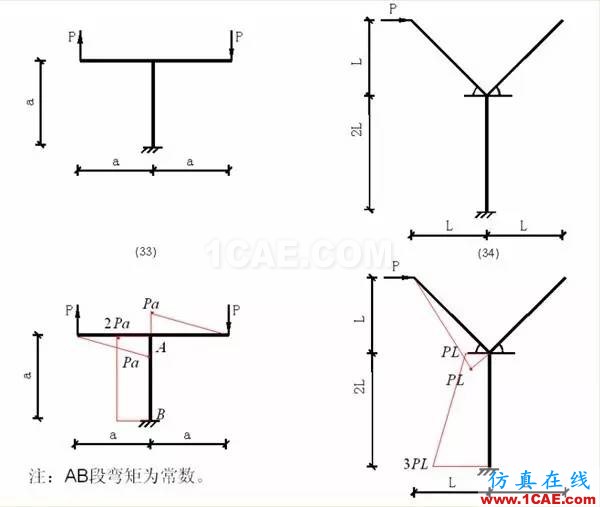

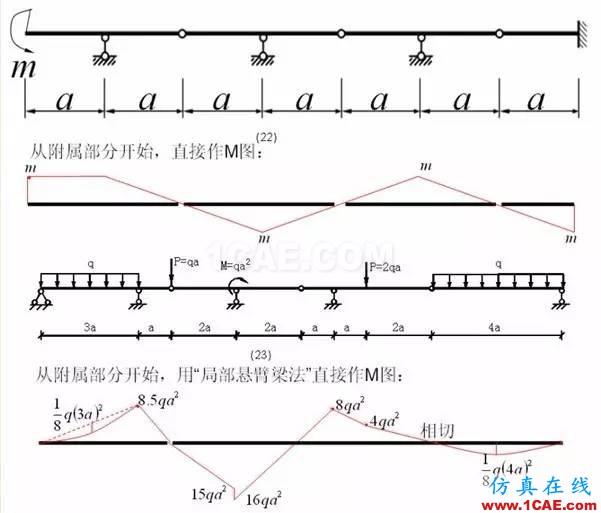

各種結構彎矩圖例如下:
