搜索ABAQUS強大的橡膠本構模型定義
2016-10-05 by:CAE仿真在線 來源:互聯網
Abaqus 軟件具有非常強大橡膠本構模型的定義功能,不僅提供了很多現有的本構模型,還可以進行模型本構的自定義,并且具有橡膠材料評估的功能,從而保證了橡膠結構件的模擬精度。本文對幾種定義方式進行介紹:
1. ABAQUS中提供的超彈性材料的本構模型
-
Mooney-Rivilin模型
-
Neo-Hookean模型
-
Yeoh模型
-
Ogden模型
-
Arruda-Boyce模型
-
Van der Waals模型
ABAQUS提供的這幾種橡膠超彈性材料本構模型可以準確的擬合材料應力-應變關系的變化。用戶可以根據問題的具體要求,選擇相應的本構模型來模擬材料的力學性質,力圖用參數少,數學上處理簡單的模型來得到相對精確的行為描述。
2. 用戶自定義
ABAQUS支持用戶自定義材料本構模型,*UMAT提供自定義材料本構模型的模版,方便用戶自定義材料
當ABAQUS沒有提供我們需要的材料模型時,用戶可以使用ABAQUS的UMAT自定義材料本構。
*UMAT子程序具有強大的功能,使用UMAT可以定義材料的本構關系,使用ABAQUS材料庫中沒有包含的材料進行計算,擴充程序功能;UMAT幾乎可以用于力學行為分析的任何分析過程,幾乎可以把用戶材料屬性賦予ABAQUS中的任何單元。
3. 評估材料
當模擬超彈性材料時,你可能已經獲得了ABAQUS定義超彈性材料的某個本構所需的參數;然而,更多的情況是為你提供了必要模擬的材料的試驗數據。幸運的是,ABAQUS可以直接地接受試驗數據,并通過擬合試驗數據,確定所選本構模型中的系數,并對模型的穩定性進行檢驗,確定穩定收斂區間。這些過程在程序中可自動完成。ABAQUS能夠擬合下面的試驗數據:
-
單軸拉伸和壓縮;
-
等雙軸拉伸和壓縮;
-
平面拉伸和壓縮(純剪);
-
體積拉伸和壓縮。
對于超彈性材料的試驗數據須作為名義應力和名義應變的值提供給ABAQUS軟件。
以材料Santoprene為例進行評估:
材料評估功能通過執行標準試驗選擇合適的材料模型, 檢查超彈性材料的預測行為.

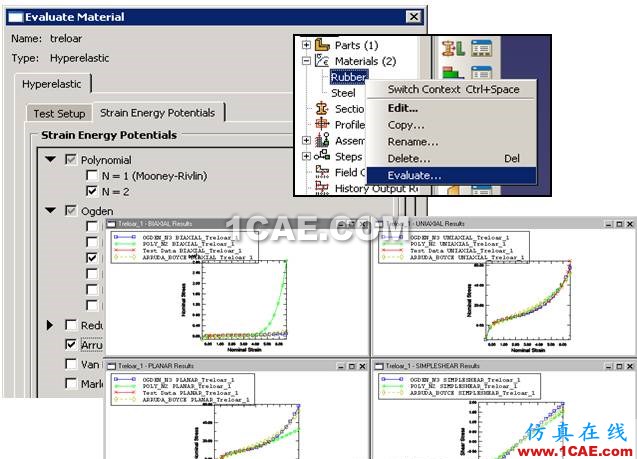

a. Material→Evaluate→Santoprene.
b. 通常對試驗數據進行評估
c. 可以全部取為默認值; Abaqus/CAE 創建并提交一個作業執行標準試驗.
d. Material Parametersand Stability Limit Information
從曲線上可以判斷材料的穩定性,不存在負斜率,則材料穩定, 可以使用。
