Abaqus中的過盈分析

2016-10-27  by:CAE仿真在線  來源:互聯網

在Abaqus中,過盈接觸可通過接觸對或通用接觸方法來模擬,當采用接觸對時,Abaqus默認將重疊區域考慮為過盈量,并且在第一個增量步消除過盈量,此時可能出現難以收斂的情況,因此可通過*CONTACT INTERFERENCE, SHRINK在第一個分析步中逐步消除過盈量;當采用通用接觸時,Abaqus默認不會將重疊區域考慮為過盈量,但可通過*CONTACT INITIALIZATION DATA和*CONTACT INITIALIZATION ASSIGNMENT關鍵字來對模型進行初始設置,這樣Abaqus會在第一個分析進行過盈量的消除。

下面針對下述模型分別采用接觸對和通用接觸方法進行過盈分析

1、接觸對方法

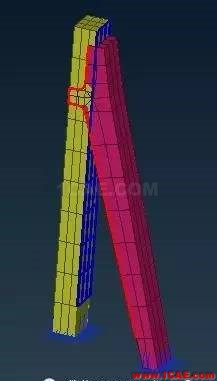

設定接觸的主從面:

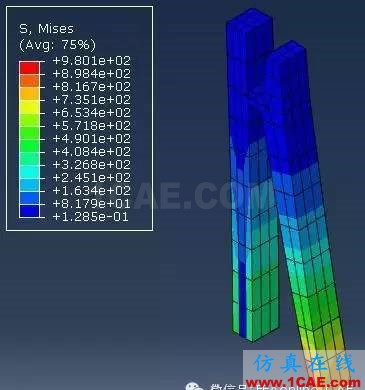

分析結果:

采用接觸對方法時,對應的主要關鍵字如下:

*CONTACT PAIR, INTERACTION=I1;ANONYMOUS_SURF_INTERACTION, EXTENSION ZONE=0.1, SMOOTH=0.2

S1;slave, S2;master

*STEP, NAME=Anonymous STEP 1, NLGEOM=YES

*STATIC

                    0.05,

** INTERFERENCE

*CONTACT INTERFERENCE, SHRINK

S1;slave, S2;master

*END STEP

2、通用接觸方法

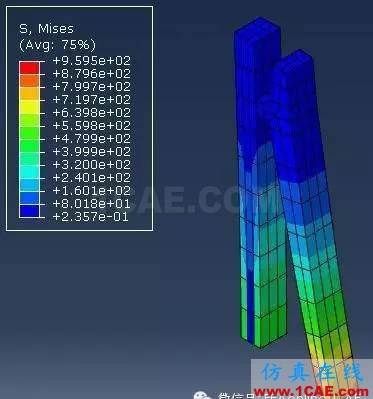

分析結果:

采用通用接觸方法時,對應的主要關鍵字如下:

*CONTACT INITIALIZATION DATA, NAME=CL1;Anonymous Contact Initialization Data, INTERFERENCE FIT

*CONTACT

*CONTACT INCLUSIONS, ALL EXTERIOR

*CONTACT PROPERTY ASSIGNMENT

, , I1;ANONYMOUS_SURF_INTERACTION

*CONTACT INITIALIZATION ASSIGNMENT

S1;slave, S2;master, CL1;Anonymous Contact Initialization Data

    采用通用接觸方法時,*CONTACT INITIALIZATION ASSIGNMENT數據行的主從面可不指定,分析結果與指定時一樣。從上述兩種方法可看出,其分析結果基本一致。
