Abaqus中利用橡膠實驗數據獲取本構函數曲線

2016-10-27  by:CAE仿真在線  來源:互聯網

ABAQUS軟件中有多種橡膠材料的本構模型,材料本構模型與試驗數據的關聯程度直接影響橡膠分析的精度。ABAQUS提供自動材料評估工具,該工具不僅能夠使用試驗數據擬合出所選本構函數(應變能函數)的參數,而且還能將本構函數曲線與試驗數據(名義應力-應變曲線)繪制在同一圖表中,便于對比擬合效果。

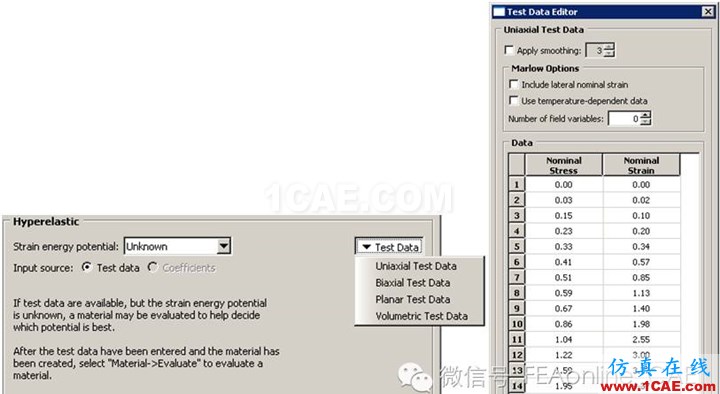

1、選擇超彈性材料,輸入源為:Test data。

2、分別輸入單軸、雙軸、平面或其中一種試驗數據,如下圖單軸拉伸試驗數據。根據試驗數據種類的多少選擇不同的本構模型。

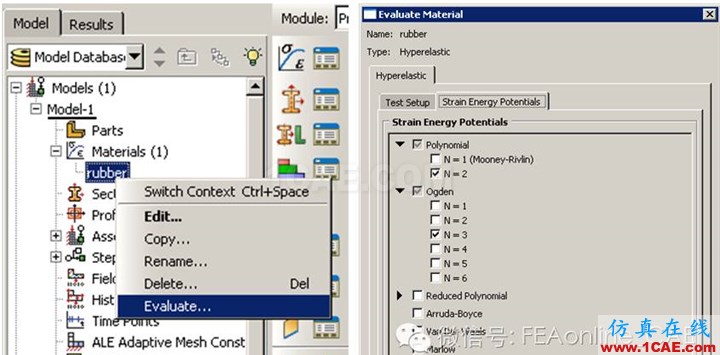

3、返回模型樹,使用Evaluate 功能來評估多種應變能函數。

4、查看擬合出不同應變能函數的參數及其數據穩定范圍

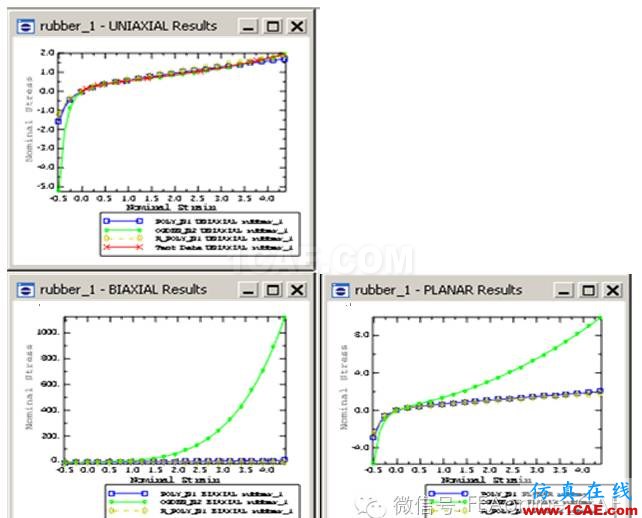

5、查看擬合出的曲線結果,可對比不同應變能函數擬合出的曲線差異。
