搜索ABAQUS后處理中如何移動圖例的位置？
2016-11-14 by:CAE仿真在線 來源:互聯網
大家在ABAQUS中計算完數值模型后,都會寫論文或者報告,對分析結果的表現形式肯定免不了有云圖,有時圖例的位置卻不是想要的,那如何處理呢?今天給大家分享一下在后處理中如何移動圖例。
圖例默認的位置位于左上角
通過以下的方法,可以實現圖例自定義位置

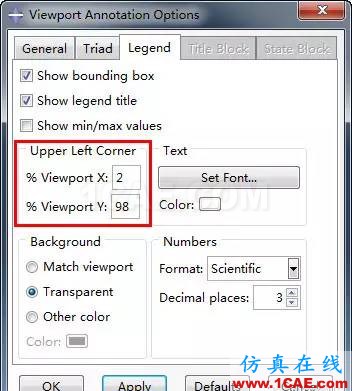

Viewport—Viewport Annotation Options—Legend
在 Upper Left Corner中可以通過輸入圖例左上角位置在X向和Y向相對Viewport寬度和高度的比例來實現移動。
%Viewprot X: 表示圖例左上角在X向相對Viewport寬度的比例,向左移動數值增大。
%Viewprot Y: 表示圖例左上角在Y向相對Viewport高度的比例,向上移動數值增大。
通過調整這兩個百分比值,就可以實現圖例位置的自定義了。

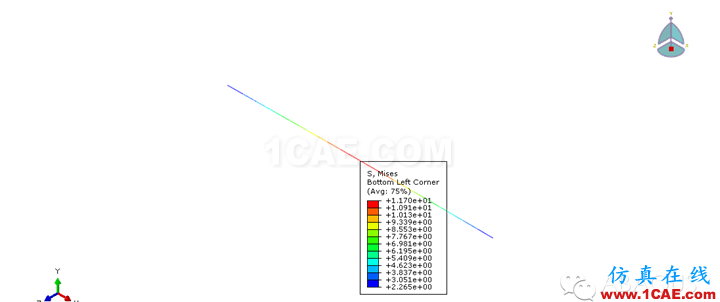

當設置 %Viewprot X: 50,%Viewprot Y: 50 時 顯示的效果是這樣

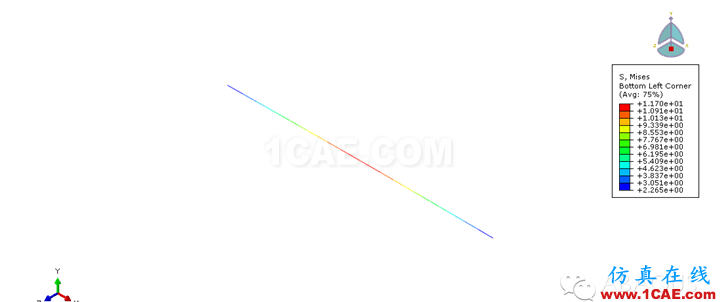

當設置 %Viewprot X: 85,%Viewprot Y: 80 時 顯示的效果是這樣
