ABAQUS子程序UMAT簡單應用例子

2016-11-14  by:CAE仿真在線  來源:互聯網

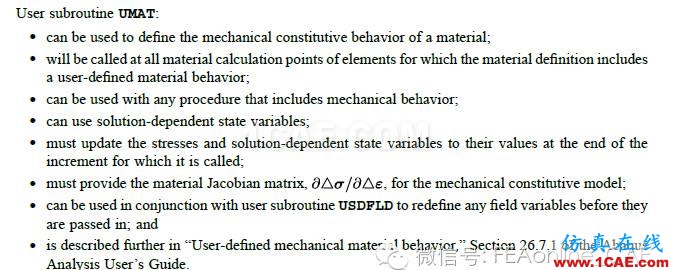

隨然ABAQUS材料庫中的材料參數能夠滿足大部分的工程應用,但有的時候我們需要自己定義特定的材料參數滿足我們的分析需求。ABAQUS子程序中的UMAT能夠滿足我們在這方面的需求。

本文以一個簡單的材料本構來說明ABAQUS中UMAT的應用。本文采用簡單的單軸拉伸,采用線彈性本構。E=206000Mpa,u=0.3。左端約束,右端施加均布力q=1。

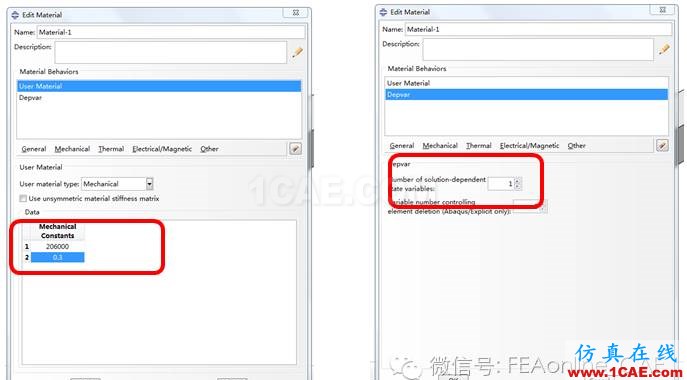

材料本構如下圖所示,使用User Material ,空格處填入206000和0.3,代表 PROPS(1),PROPS(2)。由于本例中不使用狀態變量,所以在Depvar中填入大于0的數即可。

其它分析步驟與一般ABAQUS分析相同。最后畫好網格的模型如下圖所示:

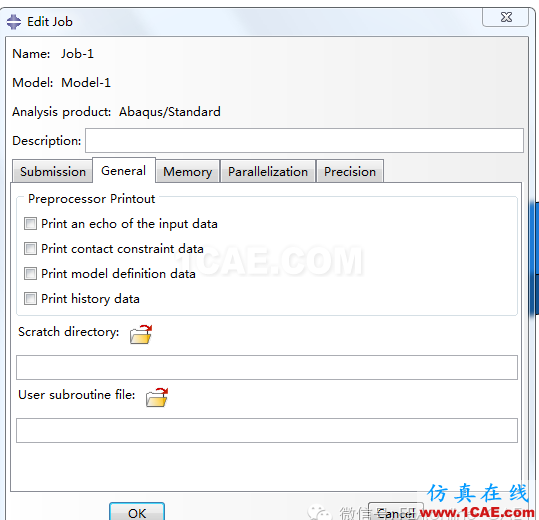

ABAQUS調用子程序的方法有很多種,這里我們只介紹一種簡單的方法。在創建Job的時候使用User Subroutine file 即可。具體操作如下圖所示:

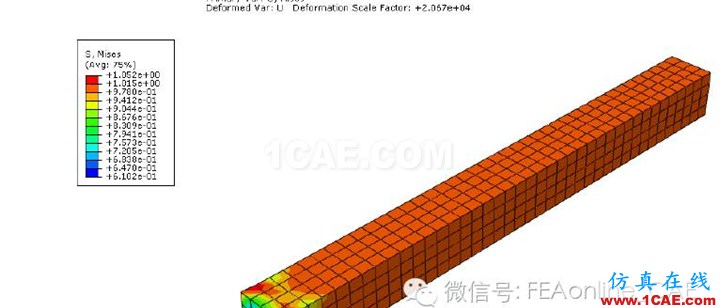

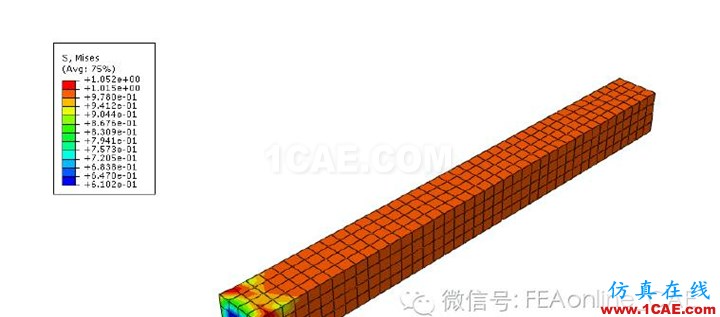

最后提交計算,結果如下圖所示:

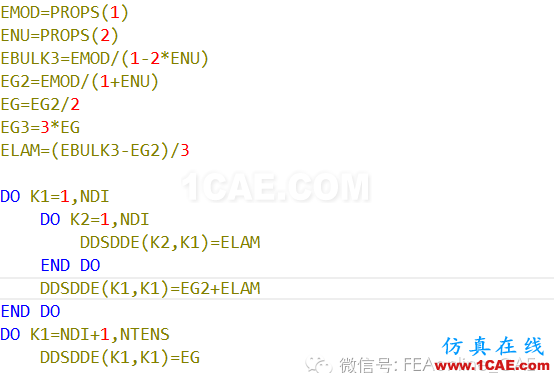

可見UMAT的本構與ABAQUS使用的本構計算的結果基本一致。文末附部分本構程序:
