Abaqus中三種自適應網格介紹及對比

2016-12-27 by:CAE仿真在線來源:互聯網

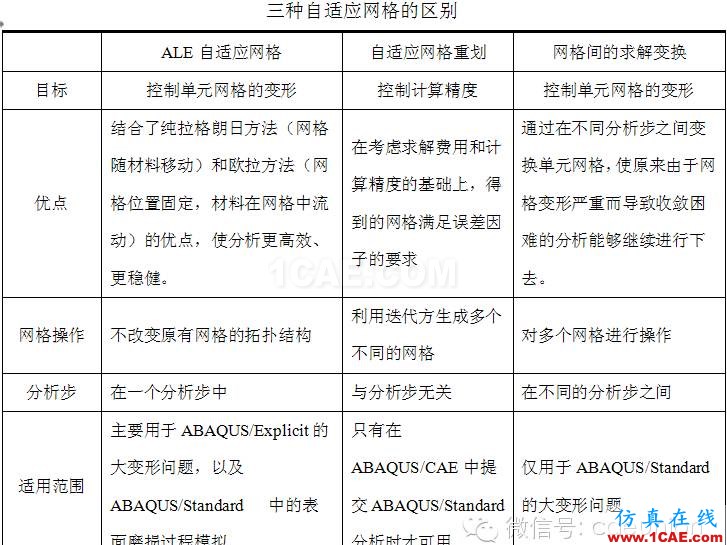

為了提高分析精度,ABAQUS提供了以下三種自適應網格。

1、ALE自適應網格。

其全稱為“任意的拉格朗日-歐拉自適應網格”(Arbitrary Lagrangian Eulerian adaptive meshing)。它不改變原有網格的拓撲結構(單元和節點的數目和連接關系不會變化),而是在單分析步的求解過程中逐步改善網格的質量。它主要用于ABAQUS/Explicit的大變形分析,以及ABAQUS/Standard中的聲疇(acoustic domain)、沖蝕(ablation)和磨損問題。在ABAQUS/Standard的大變形分析中,盡管也要以設定ALE自適應網格,但不會起到明顯的作用。

2、自適應網格重劃(adaptive remeshing)

自適應網格重劃通過多次重劃網格達到所要求的求解精度,只適用于ABAQUS/Standard分析,并且只能在ABAQUS/CAE中實現,其具體操作步驟為:

1) 在Mesh功能模塊中選擇菜單Adaptivity---Remeshing rule---Create,定義需要網格重劃的區域、誤差因子(error indicator)的相關變量和目標、以及網格重劃的控制參數。需要注意的是,對于三維實體模型,必須使用四面體單元網格;對于二維模型,必須使用三角形單元或以進階算法(advancing front)生成的四邊形單元網格,否則在提交分析時將會提示錯誤。

2) 在Job功能模塊中選擇菜單Adaptivity---Manage,在彈出的Adaptivity Process Manager對話框中單擊Create按鈕,創建自適應分析作業系列(adaptivity process),指定最大重復次數(Maximum iterations),然后單擊這個對話框中的Submit按鈕提交分析,注意不是通常所用的Job Manager對話框中的Submit按鈕。

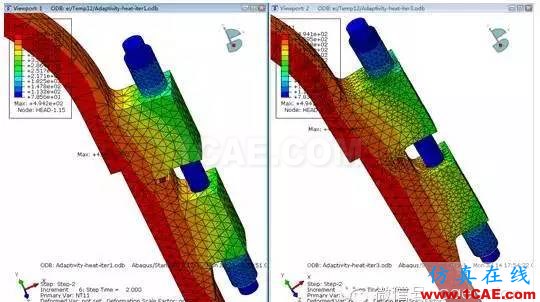

3) ABAQUS/CAE會自動完成以下自適應網格重劃過程:首先提交一個基于當前網格的分析作業,在分析完成后,根據得到的結果計算誤差因子,根據這個誤差因子重新生成網格(在JOB功能模塊中可以看到新的網格),然后重新提交分析。以上過程將會自動重復,直到達到第一步設定的網格重劃目標或在第二步中設定的最大重復次數。
