Abaqus中子結構分析之三——接觸非線性

2016-12-10  by:CAE仿真在線  來源:互聯網

子結構分析是一種用于簡化計算時間的方法,其原理是將子結構模型內部自由度和保留自由度關聯起來,從而將內部自由度凝聚掉。當子結構模型重復使用次數較多時,由于僅計算一次剛度矩陣,可大大節約計算時間。

子結構分析通常用于線性計算中,但也可考慮幾何非線性和局部接觸非線性,下面結合ANSA通過一個實例介紹如何在子結構分析中考慮接觸非線性問題。

首先在ANSA中建立圖1所示模型,上部為半圓環,下部為空心圓柱,采用軸對稱模型,模型底部固定,頂部向下移動1mm,半圓環采用子結構模型。

圖1 整體模型示意圖

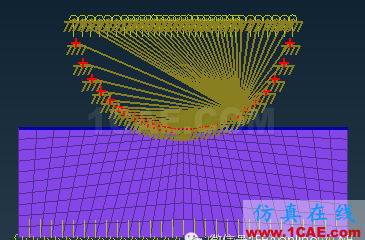

在ANSA中進行子結構設置,半圓環外圈自由度為保留自由度,設置完整后輸出INP文件。然后將主結構文件導入ANSA中進行接觸、邊界條件等設置,設置完成后的模型如圖二所示。由于半圓環采用子結構模型,因此在設置接觸時,采用點面接觸,半圓環曲面上的節點為從節點(圖2中紅色點),圓柱上表面為主面(圖2中藍色線)。

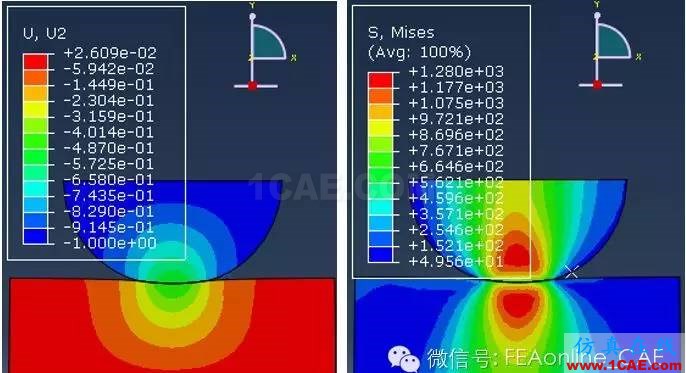

求解時,先對子結構進行求解,然后求解主結構,主結構求解時會自動調用與子結構相關的文件。求解后可查看主結構模型結果。如需查看子結構模型結果,需添加*substructure path關鍵字,主結構和子結構合并后的結果如圖3所示。

圖2 邊界條件設置
