分分鐘讓Python帶你窺看ABAQUS/CAE的內心世界

2017-01-20  by:CAE仿真在線  來源:互聯網

眾所周知,ABAQUS軟件是全球領域內功能最為強大的非線性分析軟件,尤其是在處理幾何,材料和接觸非線性問題方面,它的能力和效率得到了一致的認可。ABAQUS可能夠進行線性分析、振動分析、響應分析、靜態非線性分析以及高速碰撞、爆炸和沖擊等各個領域涉及的工程問題。今天,讓FEAonline的CAE工程師攜手Python帶你走進ABAQUS強大而奇妙的內心世界。

(1) Python與ABAQUS/CAE的通訊關系

ABAQUS/CAE能夠方便地通過拉伸、旋轉、掃掠和倒角等三維軟件常用的方法來創建用于有限元仿真的參數化幾何體,是基于Python語言編寫而成的,通過Python腳本接口可以實現其所有功能,下圖是兩者的通訊關系。

(2)Python腳本對ABAQUS的強大控制力

Python腳本能夠繞過ABAQUS/CAE GUI直接對ABAQUS內核進行操作,且通過Python腳本可實現ABAQUS/CAE中的所有內容。

基于實驗測量,自然結構拓撲或者儀器掃描得到的幾何模型數據在構造其有限元模型時,用GUI去建立模型會耗費大量精力和時間,但利用Python這一利器,就能順利進入ABAQUS/CAE的內心世界,利用幾何數據隨意描繪既定的模型。

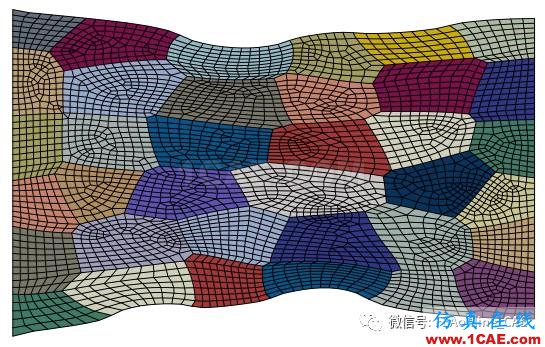

下圖是通過Python參數化建模,在ABAQUS/CAE中建立的基于自然生長隨機參數得到的多晶體有限元模型,在單向拉伸百分之30后的幾何形貌。

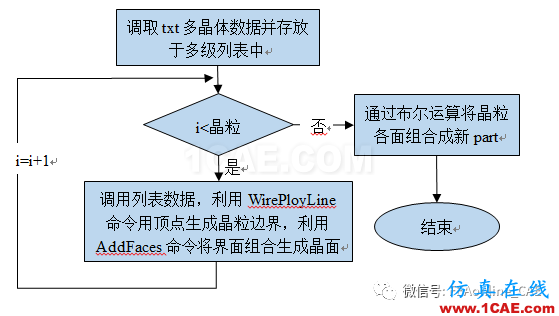

這在研究晶體材料的變形機制方面功能十分強大。具體操作流程如下圖所示。

可見,Python是連接用戶和ABAQUS內核之間的紐帶,合理運用這一紐帶作用,直接走入ABAQUS/CAE的內核中,便可以大大提高有限元工程師的工作效率,使原本需要重復成千上萬次的鼠標點擊操作用區區幾行代碼就可以輕松搞定。
