熱傳導問題
今天,用一個簡單的模型來理解瞬時熱傳導問題(熱傳導與時間相關)
1 建模

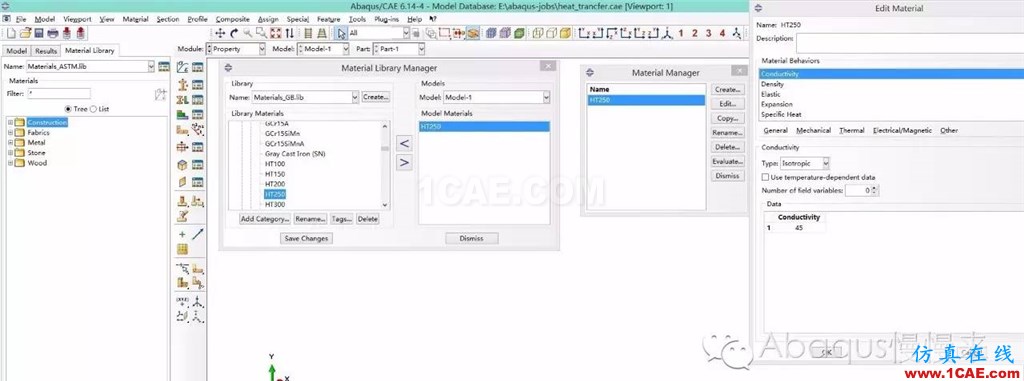

2 設置材料參數
直接從材料庫導入,再根據單位系統進行單位換算
3 設置分析步
這里,時間步長設置為100s,每一步大小為1s,步數給多為1000步,每步的溫升不超過20℃,這樣保證了溫度梯度的順利運算
4 畫網格

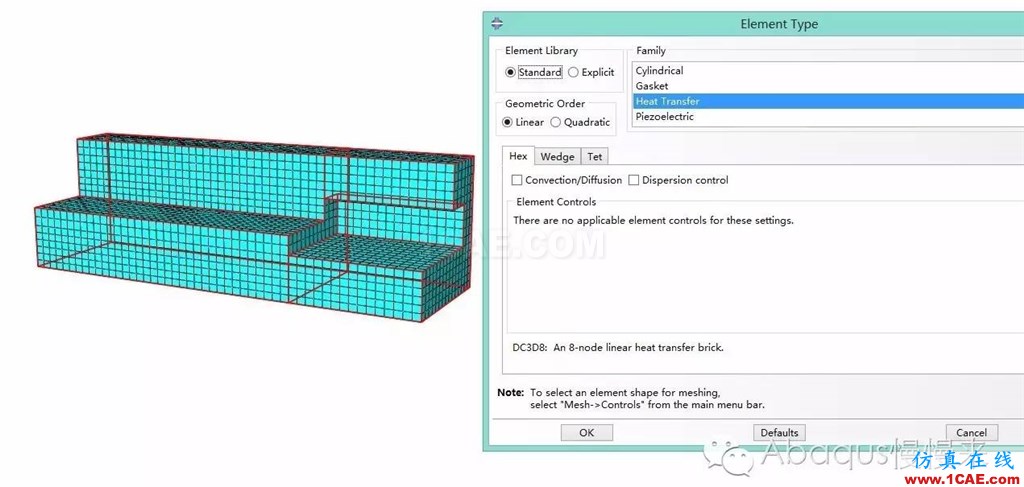

值得注意的是一定在網格類型中選為熱傳導單元DC3D8
值得注意的是一定在網格類型中選為熱傳導單元DC3D8

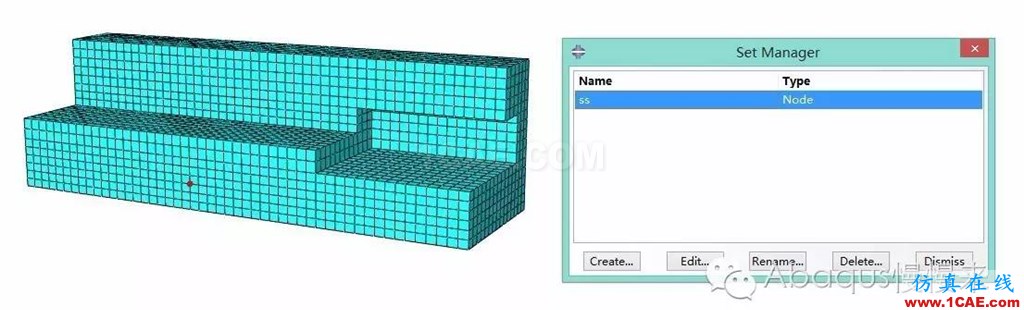

在網格上取一個點作為溫度輸出
5 邊界條件建立

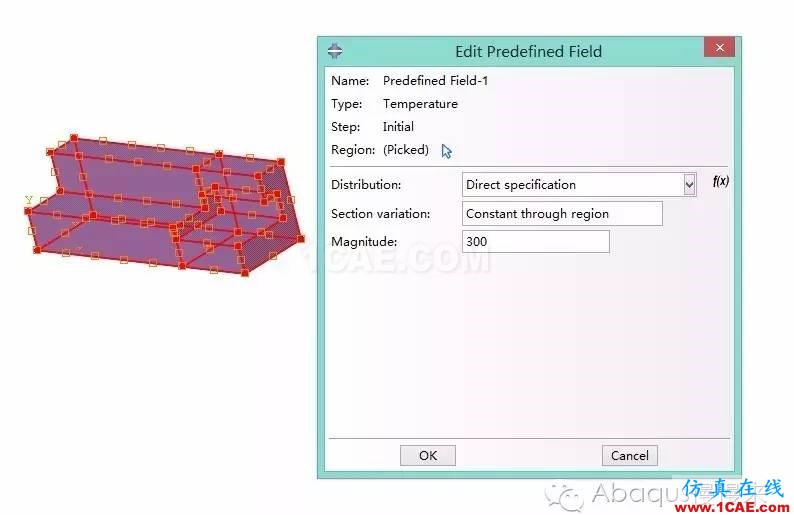

環境溫度設置為300K

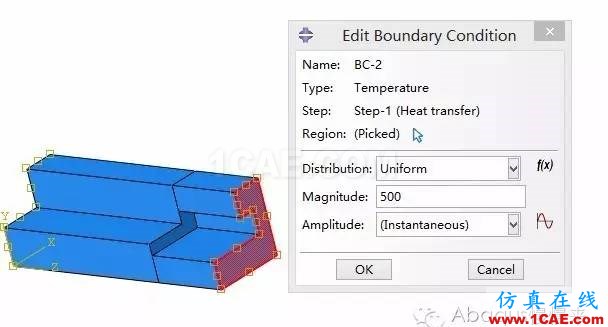

一端保持為室溫300K,另一端加載500K的恒溫

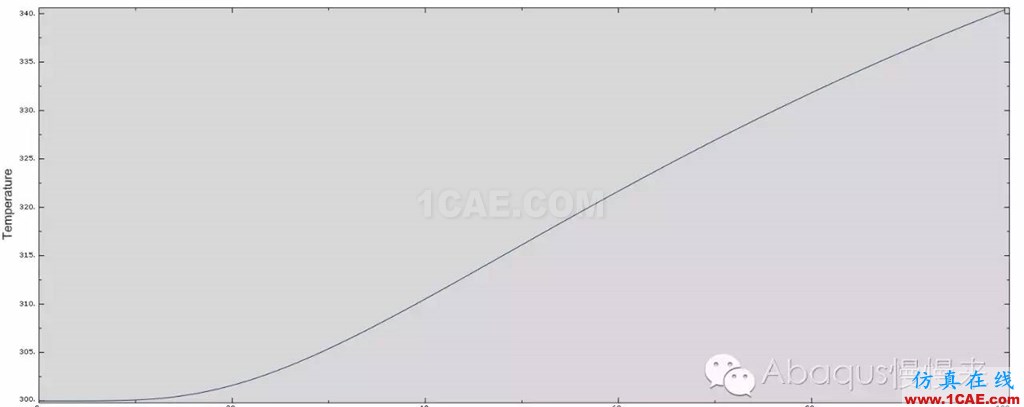

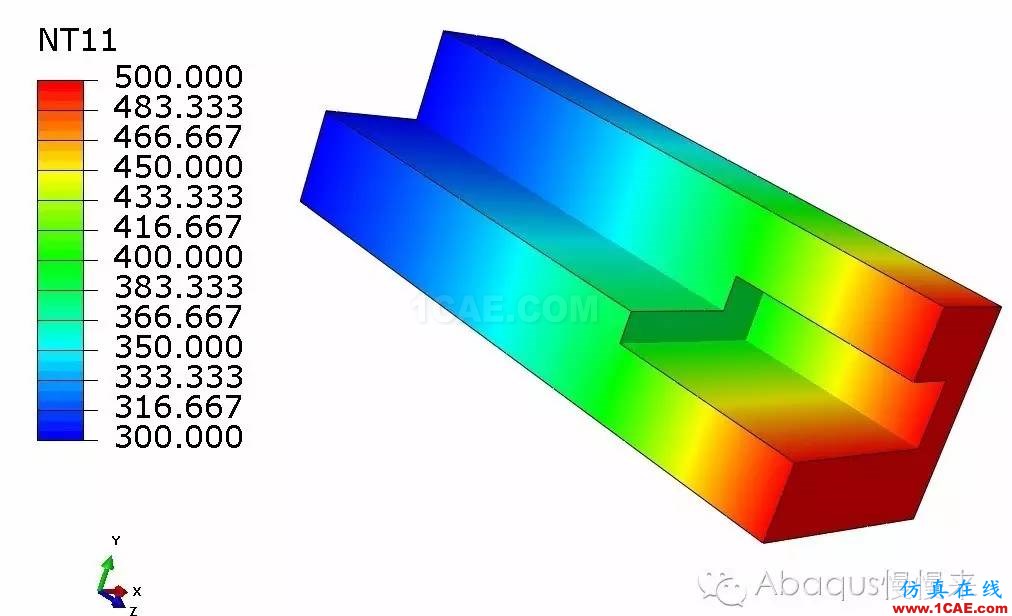

6 分析結果
