ABAQUS二次開發-UMAT入門

2017-03-31 by:CAE仿真在線來源:互聯網

ABAQUS中UMAT使用背景

ABAQUS中雖然提供了很多的單元,很多的材料本構模型,但是有時候我們的分析的實際情況是比較復雜的,比如當我們要計算一種特定的橡膠材料的時候,已有的橡膠本構比如Mooney等都有著這樣、那樣的不足,很難滿足我們的要求。又比如我們要計算土壤應力的時候,土壤本身受壓不受拉,有著很強的非線性因素,這時候就需要我們建立足夠精確的土壤本構模型。如果你正在處理的問題,ABAQUS的常規本構不能滿足你的要求,那么UMAT將是你的首選。

UMAT參數說明

UMAT是一個較為復雜的程序,涉及到的參數較多,首先我們要明白UMAT完成了什么功能,簡單的說,就一句話,開發者需要定義材料積分點的Jacobian矩陣。由開發者完成應力-應變之間的關系曲線。下面我們對一些參數做一些介紹,其中kstep為分析步參數、kinc為增量步參數、time為主程序傳入進來的分析時間參數noel為單元編號、npt為單元積分點編號。stran為應變。dstran為應變?cè)隽俊dsdde為最關鍵Jacobian矩陣。

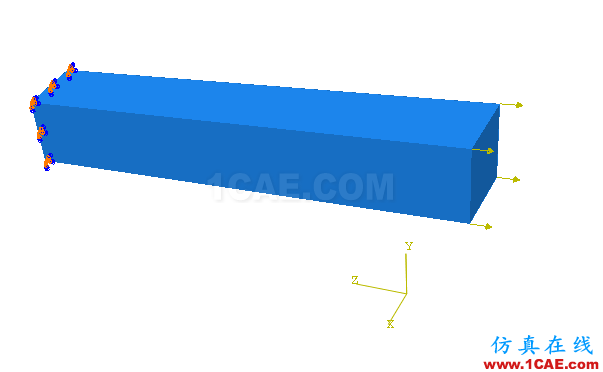

下面我們以最簡單的等溫線彈性本構為例與ABAQUS自帶的本構進行對比計算。我們要建立的模型如下圖所示:

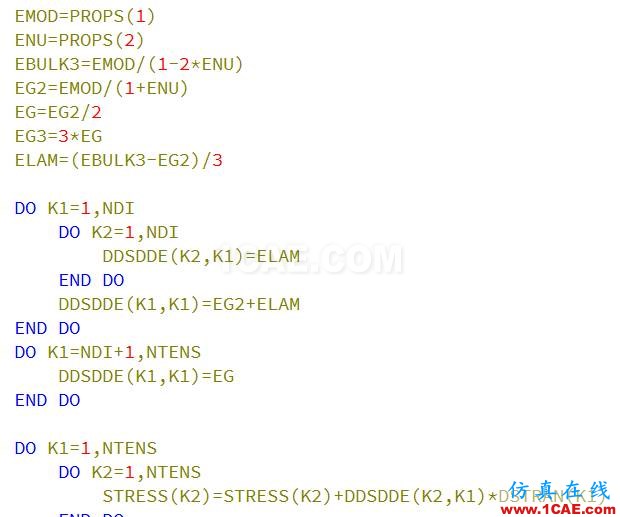

在分析中我們要保證兩個本構的邊界條件一致、載荷一致、網格一致。我們所寫的本構這里給出主要內容,如下所示:

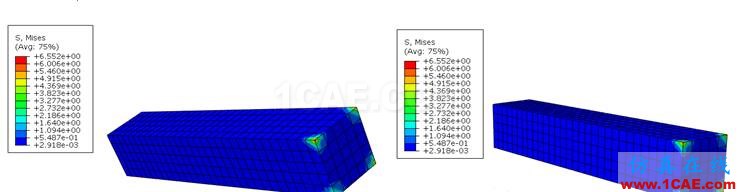

使用命令行模式提交計算,兩個本構計算結果對比如下所示:

由上兩圖可知,兩個本構計算的結果最大應力都為6.552Mpa。由此我們可知在ABAQUS中其自帶的等溫彈性本構一定也是如此。以上雖然只是一個最為簡單的本構,但可以為后續我們開發更為復雜的本構提供參考。
