搜索[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)-轉載
2017-06-15 by:CAE仿真在線 來源:互聯網
假定一截面1x1,混凝土部分材料為C30,鋼筋為HRB300,鋼筋截面為4根20,分別采用經典計算法,rebar模擬,箱型截面模擬和I字形截面模擬,并對結果進行分析,并給出建議。
(1)經典計算法
![[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)](http://www.hfpe7.cn/i/g/8a/8aa5d6bbcbafdd3d80dd40114fc6802er.jpg "[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)")
(2)*rebar模擬

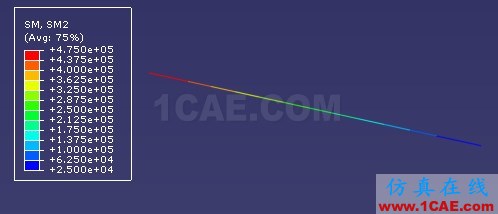

梁彎矩圖
![[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)](http://www.hfpe7.cn/i/g/cd/cdd8e1e4b71b6926185798ac109f2083r.jpg "[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)")
鋼筋的應力應變:
ELEMENT
REBAR PT
FOOT-
S11
E11
NOTE
1
R1
1
1.4960E+07 7.4798E-05
1
R2
1
-1.4959E+07 -7.4797E-05
1
R3
1
1.4960E+07 7.4798E-05
(2)箱型截面模擬(基于鋼筋面積等效的方法)(B0.8x0.8x3.925^-4x3.925^-4)

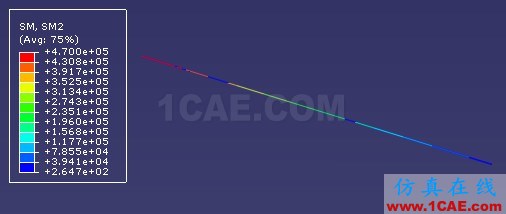

混凝土部分承受的彎矩
![[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)](http://www.hfpe7.cn/i/g/13/13a437613be836563b4e4810065016a5r.jpg "[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)")

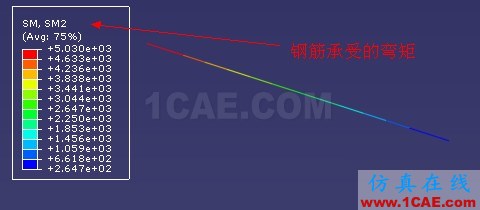

鋼筋部分承受的彎矩
![[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)](http://www.hfpe7.cn/i/g/05/0572ae30e6d06ac48da53e5b5e23d8ecr.jpg "[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)")
鋼筋應力值
![[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)](http://www.hfpe7.cn/i/g/7d/7dec4132f4ae8047d106d04cf9c21ce9r.jpg "[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)")
(2)I字形截面模擬(基于鋼筋面積等效的方法)(H0.8x0.8x10^-12x7.85^-4)

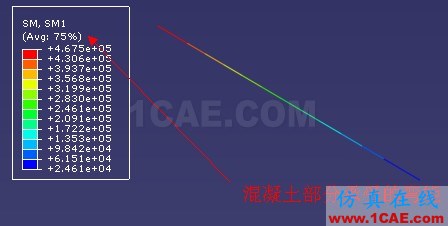

混凝土部分承受的彎矩
![[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)](http://www.hfpe7.cn/i/g/ac/acb582b23569d9713f5e77f4650892a0r.jpg "[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)")
鋼筋部分承受的彎矩

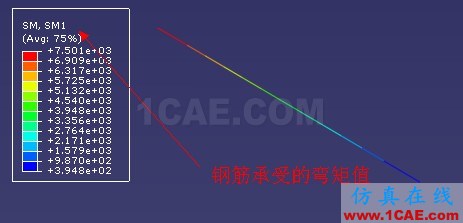

![[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)](http://www.hfpe7.cn/i/g/6b/6b3b173828321b89e7124163020b1ffdr.jpg "[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)")

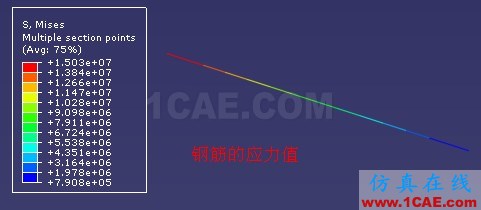

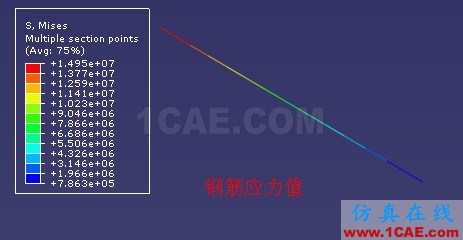

鋼筋應力值
![[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)](http://www.hfpe7.cn/i/g/d2/d20a6d214f0e8688485a9a3557892685r.jpg "[ABAQUS] 梁截面中鋼筋的模擬幾種方法比較(一)")
(4) 結果比較
|
混凝土部分承受彎矩 (誤差) |
鋼筋部分承受彎矩 |
鋼筋彎矩誤差 |
鋼筋應力 |
誤差 |
|
| 經典方法 |
4.675e5 |
0.075e6 |
---- |
1.5e7 |
---- |
| *rebar模擬 |
4.675e5(0) |
0.0754e6 |
0.5% |
1.496e7 |
-0.27% |
| 箱型截面模擬 |
4.70e5(6.9%) |
0.0503e5 |
33.3% |
1.503e7 |
0.2% |
| I字形截面模擬 |
4.675e5(0%) |
0.075e5 |
0% |
1.495e7 |
-0.3% |
(5)分析
箱型截面的鋼筋面積和鋼筋相同,但是慣性矩不一樣,所以導致結果存在較大差異。
(6)建議
梁截面中采用*rebar和I字形截面模擬。
轉自:http://blog.sina.com.cn/s/blog_642b4b710100i7sh.html
