Abaqus計算后的變形模型(新節點坐標)

2017-07-03 by:CAE仿真在線來源:互聯網

該處理過程可能看起來比較繞,但實際還是挺平常的,需要用到的時候估計也比較少,但好歹提供一種思路,大家遇到該類問題時可以有個東西參考。

大致思路和關鍵細節寫了一些,很多地方?jīng)]有展開太多,大家需要時可自行嘗試。

正文

處理CAE軟件計算后變形的模型有很多的靈活技巧和方法,有一類比較特殊的需求是需要提取變形后的模型節點坐標信息,利用這些信息可以在任何其他的CAE軟件或者三維建模軟件直接生成新的幾何模型或者有限元模型。

此次做一個簡單的闡述,遇到該類問題時,大家可在此基礎上自行深究摸索。

在Abaqus中建一根梁,如下。

圖1

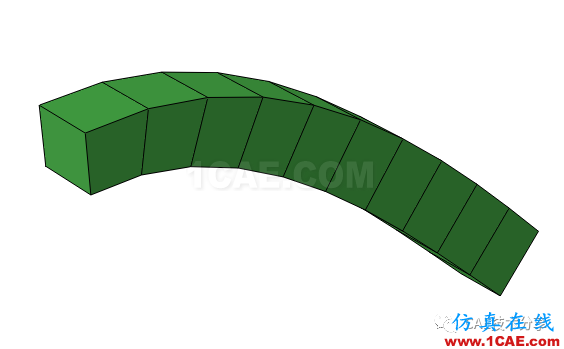

加載計算后的變形如下。

圖2

保存結果ODB文件。

之后,在Abaqus中重新通過主菜單欄File-Import-Part導入模型,導入的時候注意選擇文件類型為odb文件,選擇剛才計算的結果文件,導入進來后,會生成一個orphan mesh模型,其可看成由很多個小的幾何體組成(實際上是前面模型的每一個單元)。

圖3

其實到了這一步,如果簡單處理的話,其實可以直接由Abaqus導出該變形后的幾何模型,導出格式有sat、igs、stp等,比較通用的格式,能夠適用于大多數的CAE軟件和三維建模軟件所用,導出的話直接通過主菜單欄File-export-part即可。

如果想要復雜一點處理的話,那么需要更多的設置和技巧,下面簡單闡述。

首先,由于Abaqus的功能有限,無法直接通過GUI操作提取變形體的所有節點的坐標信息(如果采用Python進行操作的話,應該是可以的,這個筆者不做闡述,有興趣的可以自己研究,關鍵是找到利用什么函數)。

但是,可以在結果后處理時通過GUI提取變形體的節點信息,所以,關鍵是需要有結果。

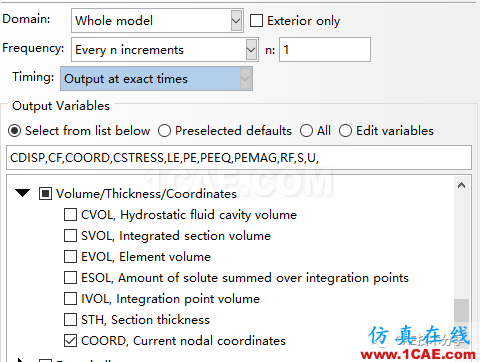

因此,在新的導進來的變形體上,可以自己隨意加載和約束,設置場輸出的時候注意勾選坐標,如下。

圖4

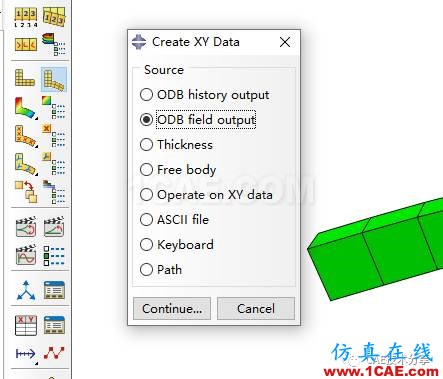

之后可以求解,讀取結果,選擇創建ODB field output,如下。

圖5

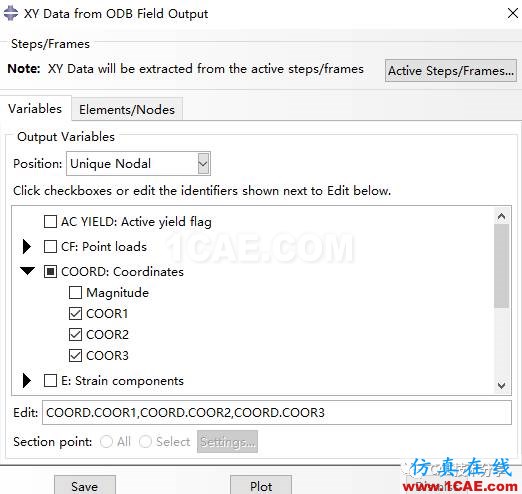

之后選擇Unique nodal,再選擇坐標,如下。

圖6

在Element/Nodes下面選擇模型的所有節點,即可保存節點的所有坐標信息。

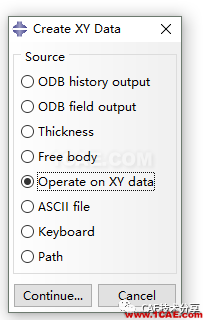

這個時候保存的節點信息是每個節點都分散的,數據量很大,不好處理,因此先將數據進行處理,如下。

圖7

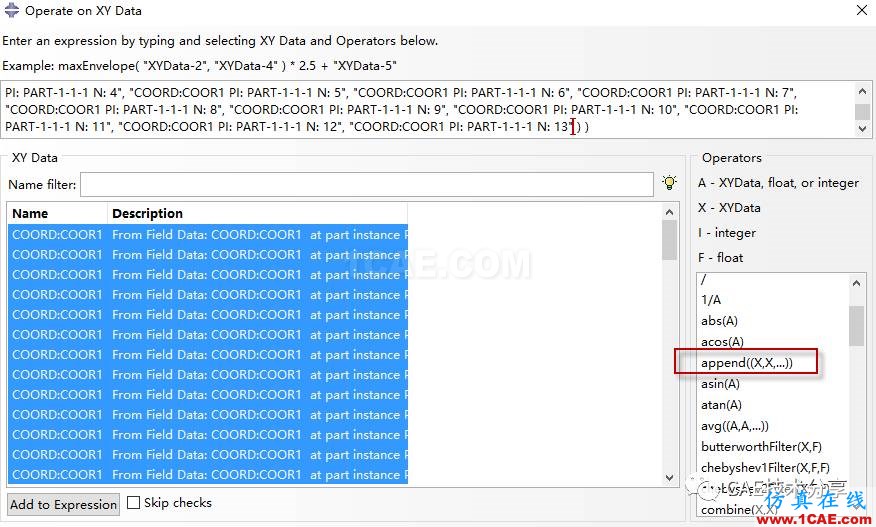

打開之后如下,利用append()函數,將所用節點的X,Y,Z坐標分別放在三個數組(或者叫列表)里面。

圖8

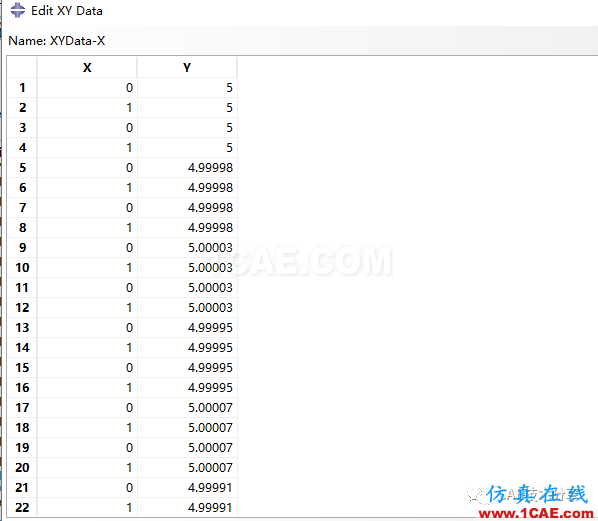

其中X坐標的列表如下。這些節點的坐標數值是導入進來的odb模型(也就是變形后的模型的節點信息)。

這里強調一下,通過這樣的方式導出的是part自身的節點原始坐標,因為導入后的模型節點坐標也就是我們想要的坐標,因而就可以這樣做。Abaqus是無法直接導出變形后的節點新坐標的。

圖9

得到了這三個坐標列表,那么久可以通過最原始的方法,利用其它的軟件生成新的幾何模型了。例如在ANSYS中可以通過APDL遍歷這個列表,生成所有的節點。
