CFX扇形網格

2016-10-07  by:CAE仿真在線  來源:互聯網

  CFX不像fluent,即使是二維的問題,也必須對網格賦予一定的厚度。如果我們分析的問題是圓周對稱的,為了節省計算時間,可以使用單層扇形網格進行計算。CFX教程例子Spray Dryer使用的是正是扇形的網格,網格角度為9°。

  這里對fluent教程中的Modeling Species Transport and Gaseous Combustion 例子,分別使用CFX和fluent進行模擬分析,比較兩款軟件計算結果的差異。

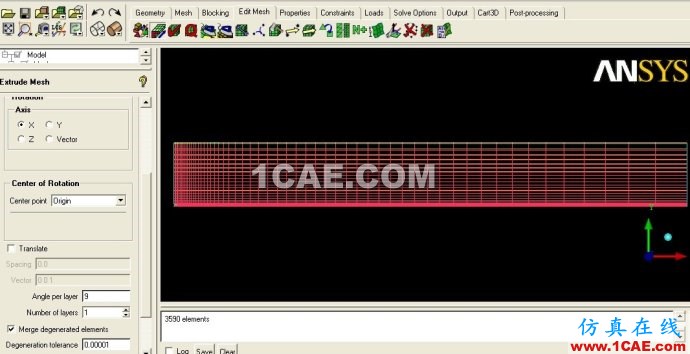

  首先要生成CFX的計算網格,使用ICEM讀取fluent的網格,將fluent的平面網格旋轉拉伸9度產生扇形體網格,注意一定要選上 合并退化節點,不然在CFX中使用周期邊界條件計算會報錯。

CFX設置:

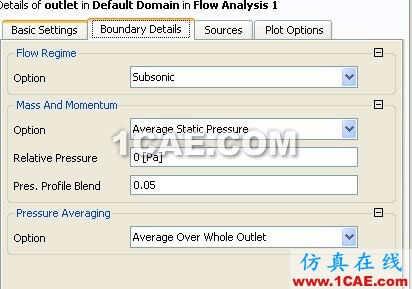

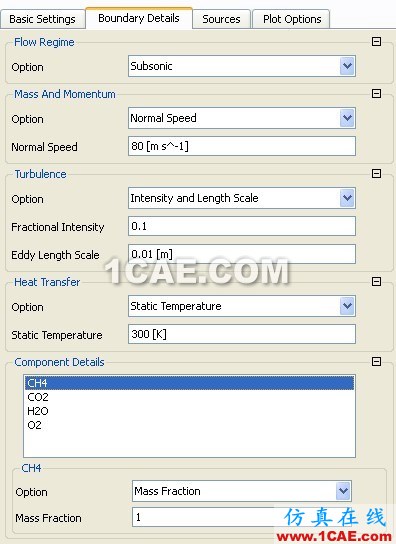

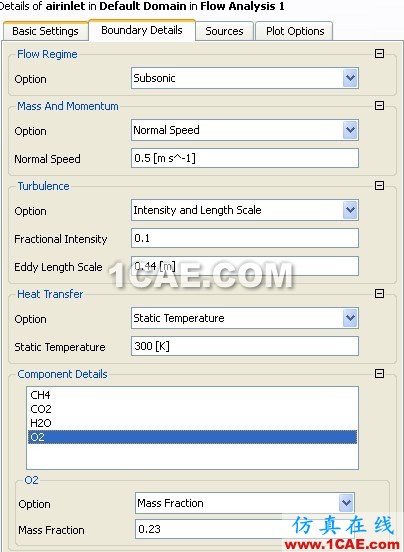

  甲烷的燃燒選擇reaction中的Methane Oxygen WD1,inlet,outlet與wall的溫度、組分濃度、湍流強度和湍流特征長度的設置完全與fluent一樣,具體設置如下:

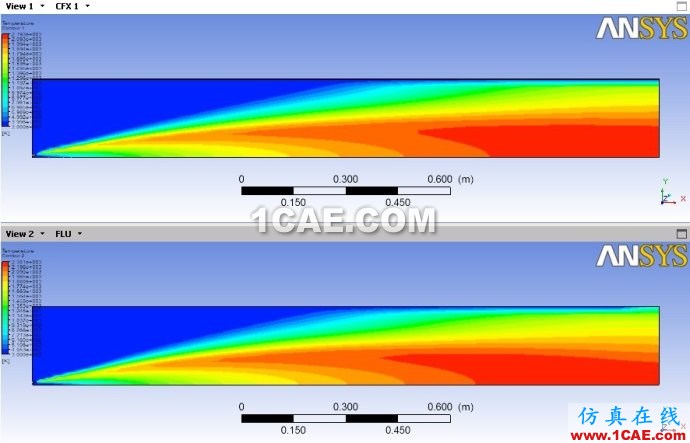

計算結果: CFX(上)fluent(下)

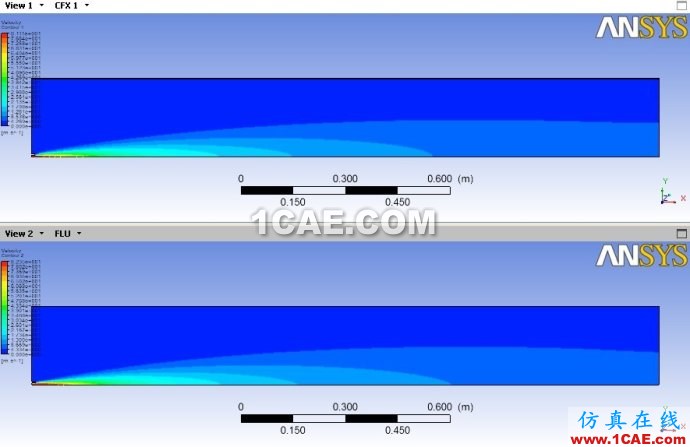

 速度場

雖然結果有一定的差異,不過可以通過調整燃燒速率,放熱率的大小來控制,因為沒有試驗數據作為比較,就沒有必要去調整了。寫這篇文章主要是記錄下生產CFX扇形網格的簡要方法,其次想看看在默認設置下,兩款軟件模擬的差異。
