第一步是網格劃分

六面體的網格比四面體的網格在數值耗散方面有更好的精度,兩個優勢:減少數值耗散(精度高)、收斂性好;所以網格方面我們首選純六面體網格。

PS:4119型的螺旋槳,劃分全六面體網格還是比較容易的,下面幾張圖片是樓主劃分網格的示意圖,過幾天的時候我在把螺旋槳創建塊的思路發上來和大家討論,今天主要介紹螺旋槳的水動力計算。

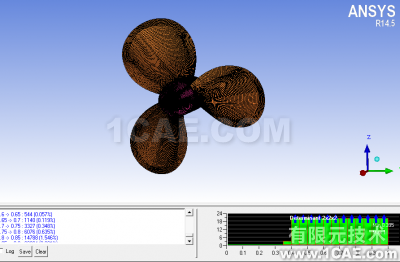

螺旋槳槳葉及輪轂

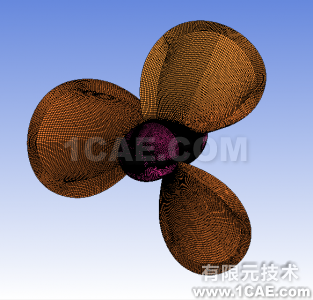

槳葉的處理,由于槳葉是圓形的,這里一定要加一個C網才能保證網格質量

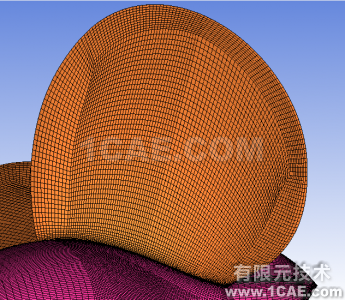

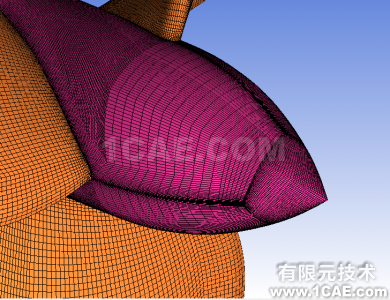

輪轂的處理,輪轂的兩個頭是圓形和錐形的,這里樓主采用的Y網

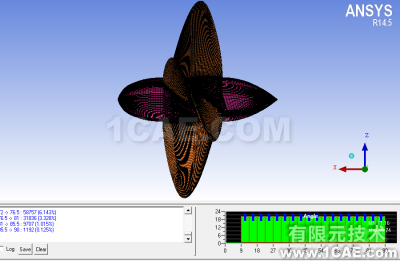

尾端

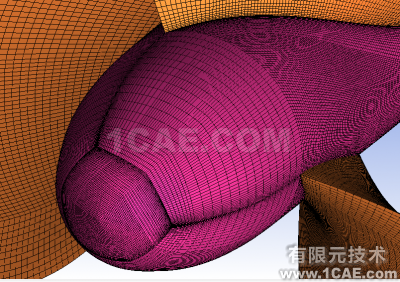

前端

網格質量,雅閣比矩陣可以大于0.3以上

網格最小角度,9度以上

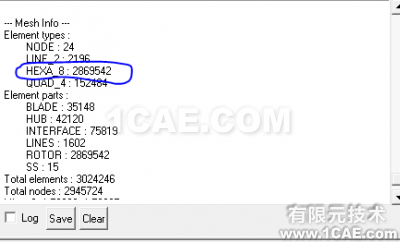

網格數量,單是旋轉計算域,網格數量接近300W

如果用四面體網格的話,要達到相同的精度,四面體網格的數量大約是六面體網格數量的3倍以上,這個數據是對比機翼繞流分析時得到的。

第二步時求解器的選擇

可些入門級的朋友在選擇CFX和Fluent求解器時會有猶豫,分不清兩個求解器的優劣,這里談下樓主對兩個求解器的理解。

在功能方面,兩個求解器基本上是一致的,流動傳熱、輻射、多相流、化學反應及燃燒、動網格等等,兩個求解器都可以實現。

在算法方面,Fluent的求解方法是最全的,包括基于壓力和基于密度的求解器,而CFX僅僅一種求解器,類似于FLuent里面的基于壓力的耦合求解器(能夠求解全范圍的流動,從低速到超聲速)。

在收斂性方面,在網格、模型、邊界條件一致的情況下,似乎CFX的收斂性要比Fluent強一些,但是,無論哪個求解器,你一定不能單純的查看殘差曲線來判斷收斂,一定要有全局的量最為參照,換句話說,即使殘差值符合標準,得到的結果也不一定是收斂的。

在應用領域方面,CFX在旋轉機械、流固耦合兩個方面是有絕對優勢的,它的前身就是專門做旋轉機械的,這兩點毋庸置疑。但是涉及到多相流、化學反應的問題,一般使用FLuent會多一些(個人感覺Fluent里面模型的選擇比CFX要清晰,方便一些,精度方面并沒有參考數據說明哪個好哪個壞)。

如果算螺旋槳的話,建議使用CFX。

第三部,計算域及模型的設置
我選取計算的工況是進速比0.833,空泡數為2.05.

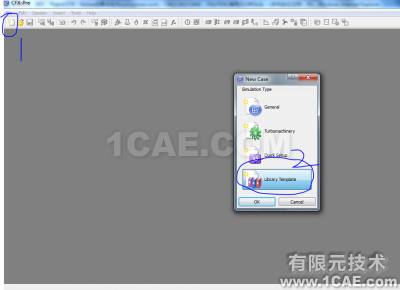

CFX提供了現成的計算空化的模板,在創建新的分析時,我們選擇現成的模板,見下圖

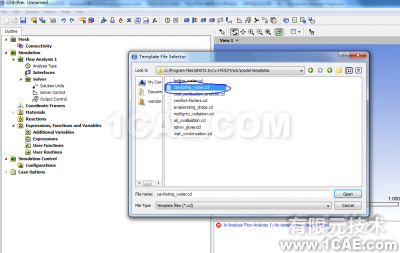

選擇相應的空化模型的模板

之后的工作就是定義計算域與邊界條件了

這里我們要創建兩個計算域,包含螺旋槳網格的旋轉域和與之連接的靜止計算域

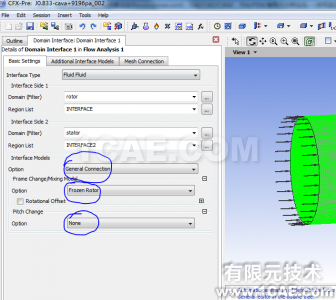

下面是兩個計算域交界面的設置,

在上圖的第二個選項處,有兩種選擇方法,第一種是frozen rotor選項,我們計算旋轉機械的穩態問題時,要選擇這個選項,如果我們要計算螺旋槳在旋轉整個周期的所有位置的狀態,那么我們要采用瞬態的算法,這個地方就有有一個 transient rotor的選項,可以實現計算域的旋轉。
還有一個pitch change選項,這里由于我們劃分的網格是全通道的,選擇none就可以了

接下來要設置計算域,我們要得到螺旋槳的空化結果,這里我們分兩步走,第一步是計算不帶空化的流場;第二步是以第一步的計算結果為初值,把空化模型激活

第一步,不帶空化的設置

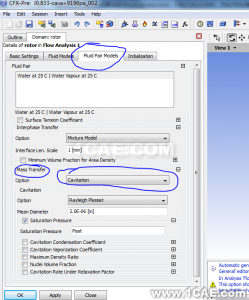

這里我們把質量傳遞選擇none就可以了。

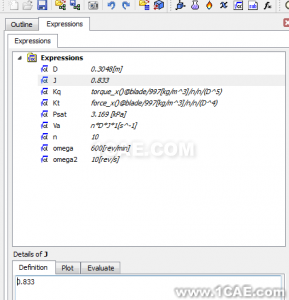

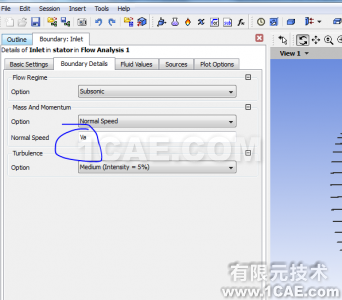

下面是邊界條件的設置,我們采用CEL來設置
