【小白的CFD之旅】11 敲門實例【續】【轉發】

2017-01-18 by:CAE仿真在線來源:互聯網

主要內容:

接上文【小白的CFD之旅】10 敲門實例

2.4 Materials設置
2.5 Cell Zone Conditions
2.6 Boundary Conditons
2.7 Dynamic Mesh
2.8 Reference Values

2.4 Materials設置

利用模型樹節點Materials設置計算域中的介質屬性。
【小白的CFD之旅】11 敲門實例【續】【轉發】ansys培訓課程圖片1

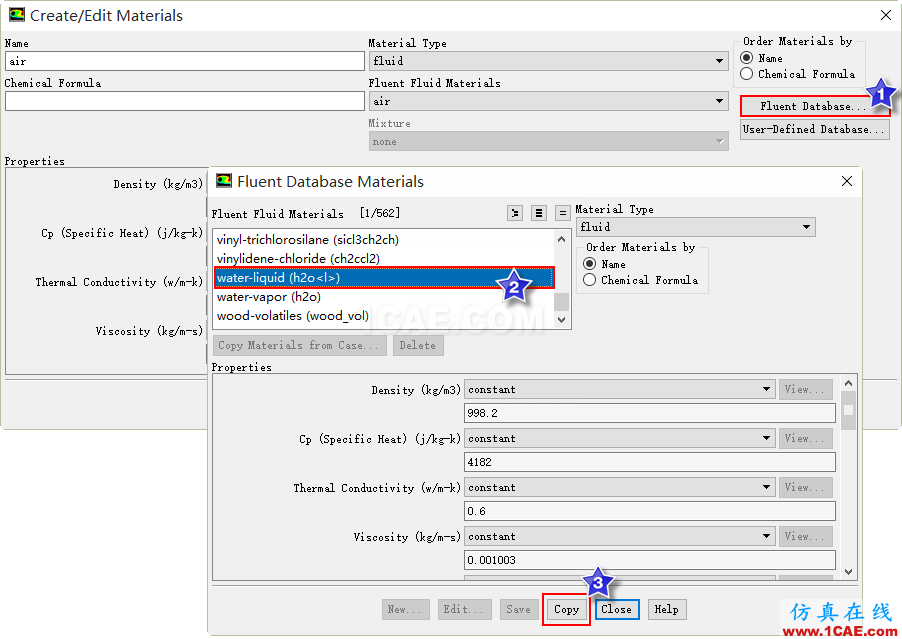

如圖所示,在創建任何材料之前,FLUENT已經默認添加了兩種材料:流體材料為Air,固體材料為aluminum。本案例使用的介質材料為液態水,可以通過點擊按鈕Create/Edit…來實現。點擊此按鈕后:

在彈出的Create/Edit Materials對話框中選擇Fluent Database…按鈕
在彈出的對話框中,選擇Fluent Fluid Materials列表框中的材料介質water-liquid(h2o)
點擊copy按鈕選擇材料

若要修改材料屬性(如密度、粘度、比熱、熱傳導系數等),可直接在參數設置框中修改。本案例采用Fluent材料庫中的液態水,不進行材料修改。

【小白的CFD之旅】11 敲門實例【續】【轉發】ansys培訓課程圖片2

2.5 Cell Zone Conditions

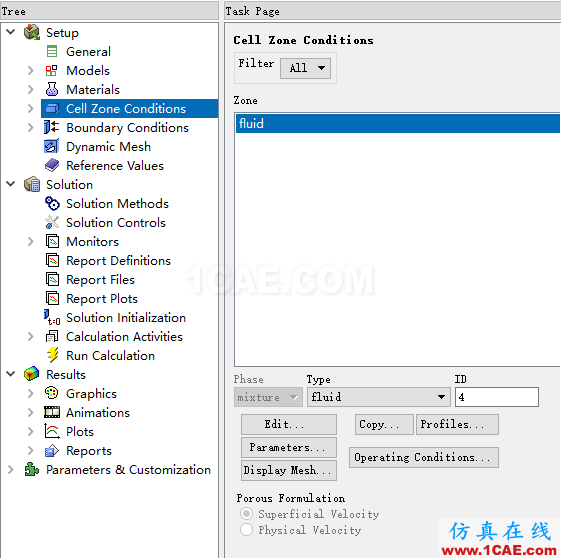

在此模型樹節點中可以設置計算域屬性,如計算域介質、計算域運動等。如圖所示。
【小白的CFD之旅】11 敲門實例【續】【轉發】ansys結構分析圖片3
圖中按鈕元素:

Zone列表:列出網格中所包含的計算區域。有些計算模型中包含多個計算區域
Phase:當使用了多相流模型時,此選項能被激活,可以針對不同的相設置參數。本例為單相流,故該下拉框為不可用狀態。
Type:設置計算域類型,包含Fluid、Solid兩種類型
ID:顯示選中的列表項中的區域ID,此ID編號在在UDF編程時有用
Edit…:設置區域屬性
Copy:拷貝區域參數至其他區域
Profiles:profile管理窗口
Parameters:參數管理窗口
Display Mesh:顯示網格
Operation Conditons…:設置操作條件
Porous Formulation:當設置區域為多孔介質區域時,此選項被激活。

選擇Edit…按鈕打開區域設置對話框,如圖所示。

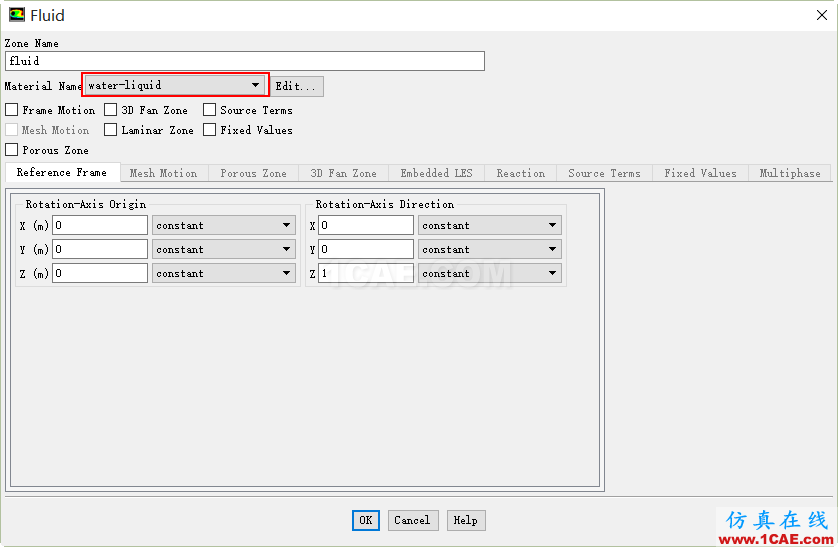

設置Material Name為water-liquid。
點擊OK按鈕確認操作

2.6 Boundary Conditons

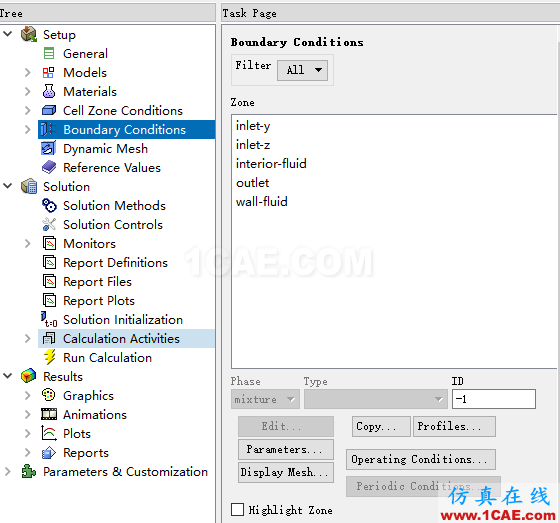

在模型樹節點Boundary Conditions中可以設置計算模型的邊界條件。如圖所示。
【小白的CFD之旅】11 敲門實例【續】【轉發】ansys結構分析圖片5
界面元素與Cell Zone Conditions設置面板類似。
設置邊界條件:

inlet-y邊界設置
- 在Zone列表框中選擇邊界inlet-y,選擇Type下拉框選項Velocity-inlet,鼠標點擊面板按鈕Edit…

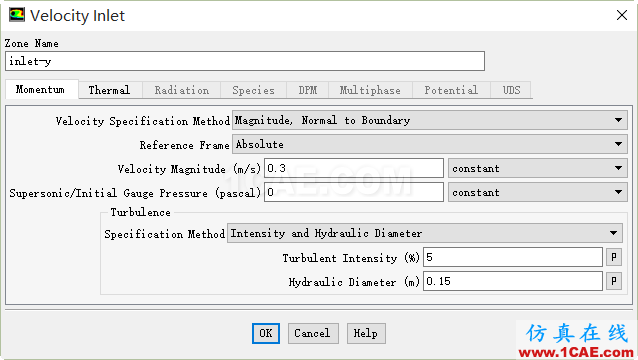

- 彈出參數設置對話框,如圖所示。在Momentum標簽頁下,設置Velocity Manitude參數值為0.3; 選擇Specification Method為Intensity and Hydraulic Diameter,設置Tubulent Intensity為5,設置Hydraulic Diameter為0.15。

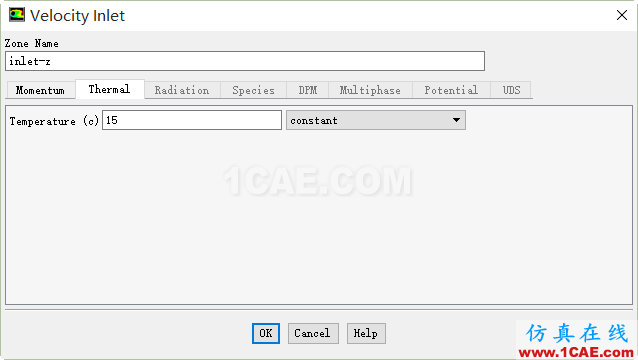

- 切換至Thermal面板,設置Temperature為15,如圖所示。
inlet-z邊界設置
- 與inlet-y設置相類似,所不同的是設置Velocity Manitude參數值為0.1;設置Hydraulic Diameter為0.15;設置Temperature為25
outlet邊界設置
- 選擇Type下拉框選項pressure-outlet,點擊Edit…按鈕

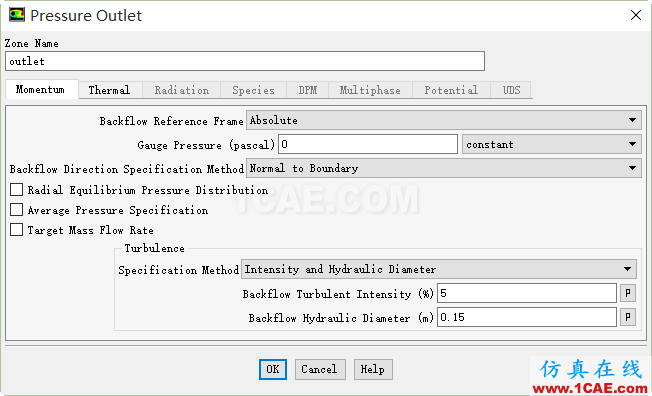

- 在彈出的對話框Momentum標簽頁下,設置Gauge Pressure為0,設置Specification Method為Intensity and Hydraulic Diameter,設置Backflow Turbulent Intensity為5,設置Backflow Hydraulic Diameter為0.15
- 切換至Thermal面板,設置Temperature為20。
