4 Results
4.1 計算監測圖形
4.2 Graphics
4.2.1 壁面溫度分布
4.2.2 創建截面
4.2.3 顯示截面物理量

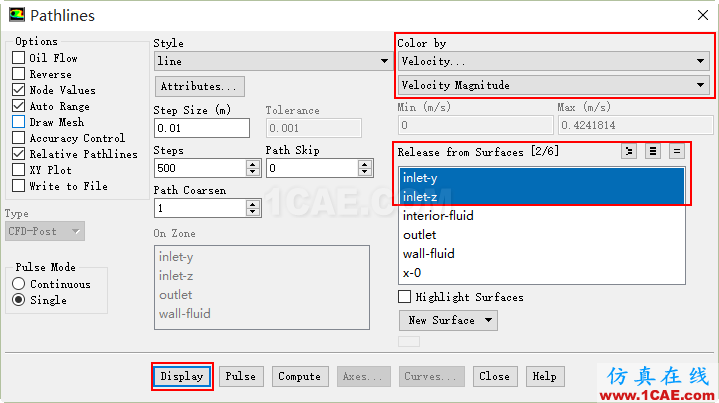

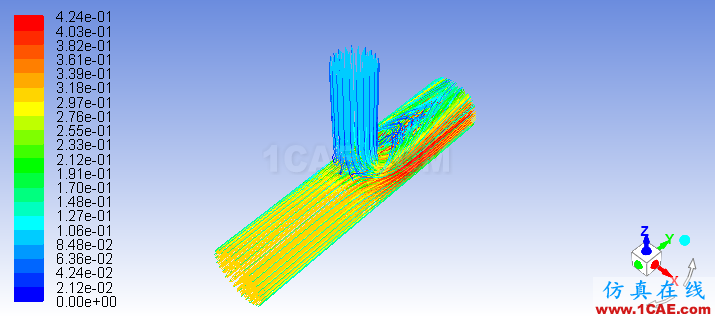

4.2.4 Pathline顯示

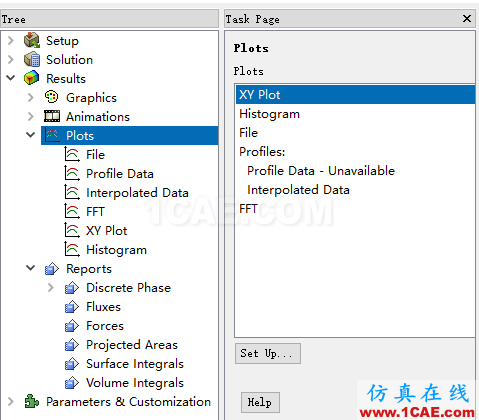

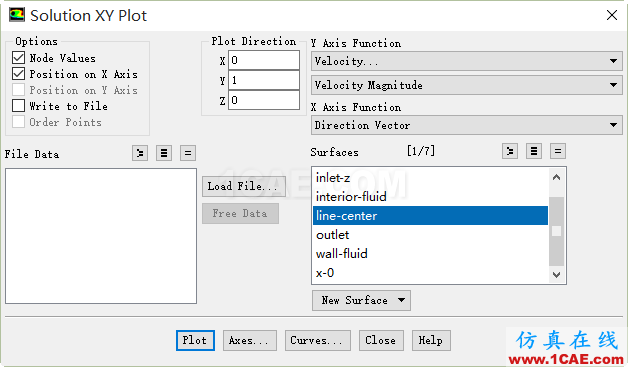

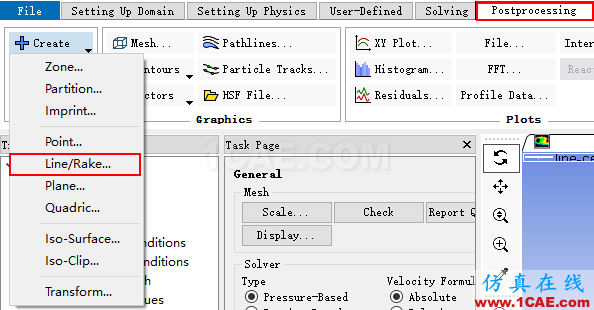

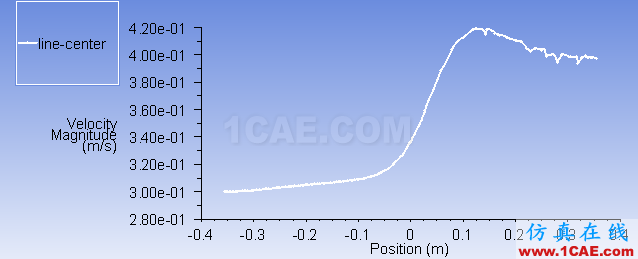

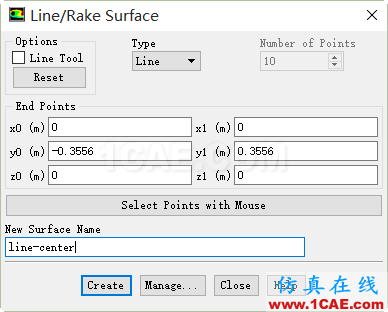

4.3 Plots

4 Results

計算后處理。

4.1 計算監測圖形

殘差曲線
計算監測得到的殘差曲線如下圖所示。

圖中殘差曲線顯示計算在迭代120步左右達到收斂,表現為殘差曲線降低至設置的殘差標準以下,默認殘差標準為10?310?3
入口壓力監測圖

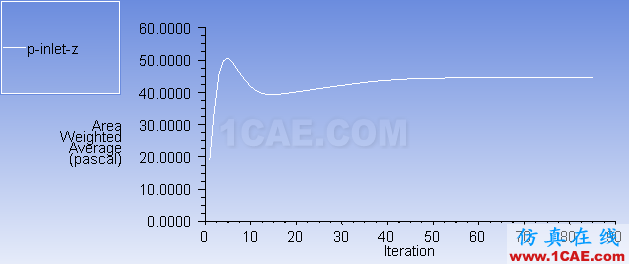

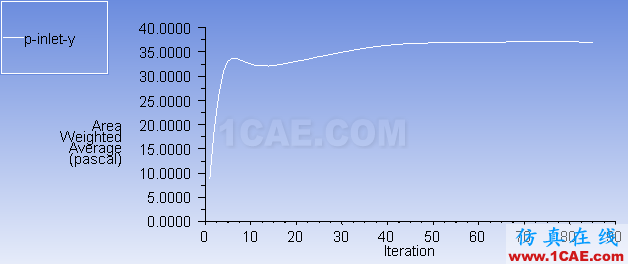

兩個入口壓力監測圖如下圖所示。

(圖1)

(圖2)

從這兩幅壓力監測圖看出計算結果基本達到穩定,壓力值隨迭代變化很小。
出口溫度標準差變化圖
監測得到的出口溫度標準差曲線圖如下圖所示。

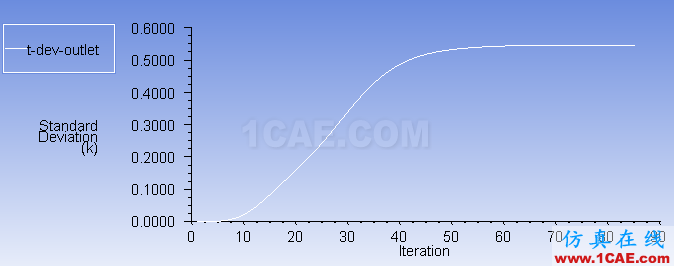

溫度標準差反映了溫度混合的均勻程度,該值越大表示溫度分布越不均勻。圖中最終的溫度標準差約為0.2。

4.2 Graphics

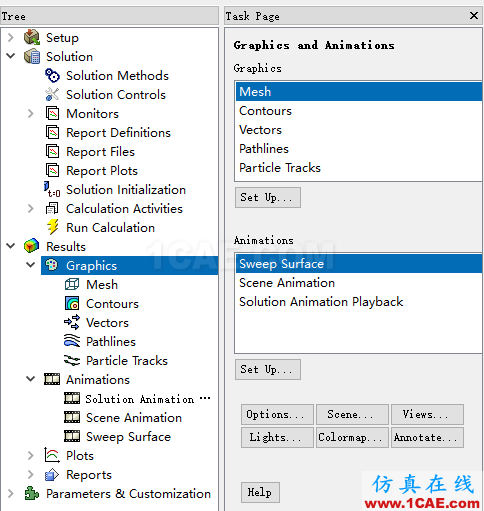

模型樹節點Graphics下包含了Mesh、Contours、Vectors、Pathlines以及Particle Tracks,如圖所示。在Graphics參數設置面板中還包含了Animations操作以及一些圖形顯示參數設置按鈕,如燈光、視圖等。

Mesh:顯示網格圖
Contours:顯示云圖
Vectors:顯示矢量圖
Pathlines:顯示流線圖
Particle Tracks:顯示粒子追蹤圖

本案例主要利用Contours及Vectors顯示云圖及矢量圖。

4.2.1 壁面溫度分布

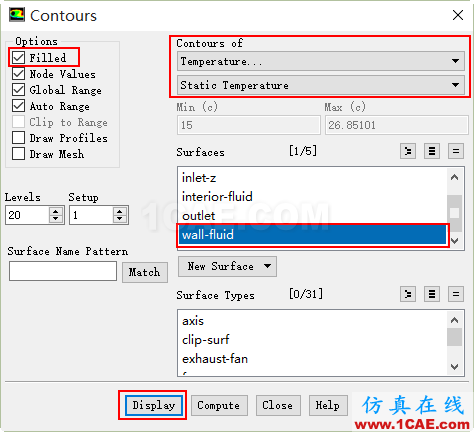

查看壁面溫度云圖顯示。鼠標雙擊Graphics列表框中的Contours列表項,在彈出的對話框中進行如下圖所示設置:

勾選激活Filled選項
在Contours of下拉框中選擇Temperature及Static Temperature
在Surfaces列表項中選擇wall-fluid
點擊按鈕Display

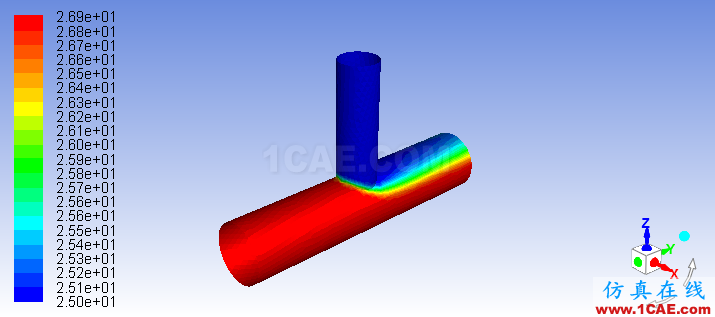

壁面上的溫度云圖顯示如下圖所示。

4.2.2 創建截面

創建截面后可以顯示截面上的物理量分布。這里創建x截面。

利用Ribbon界面中的Postprocessing標簽頁
選擇Create按鈕下的Iso-Surface…功能菜單
如下圖所示。

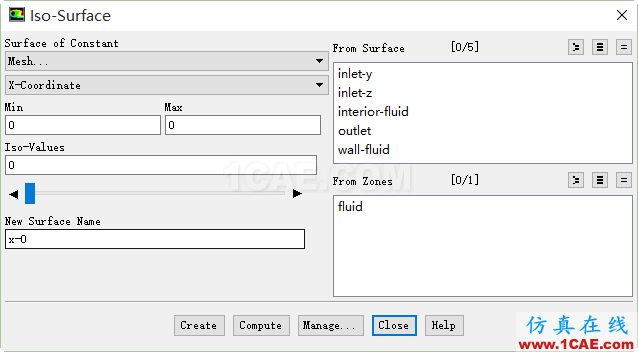

在彈出的對話框中進行如圖所示設置:
選擇Surface of Constant為Mesh及X-Coordinate
設置Iso-Value為0
設置New Surface Name為x-0
點擊Create按鈕創建截面

4.2.3 顯示截面物理量

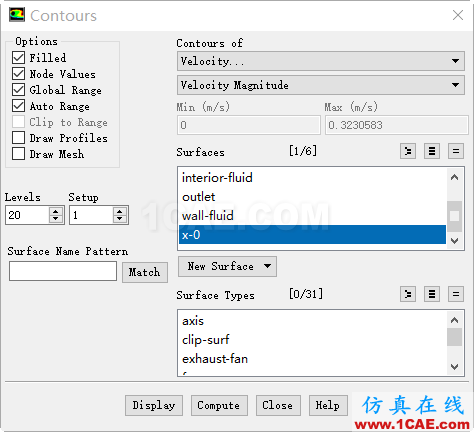

回到Contours設置面板,

設置Contours of為Velocity及Velocity Magnitude
選擇Surface為x-0
點擊按鈕Display

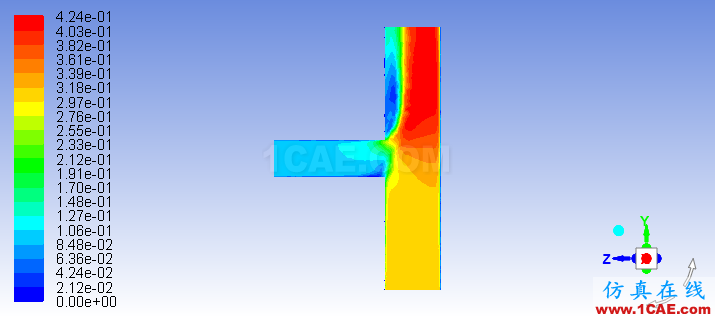

顯示速度云圖如下圖所示。

設置

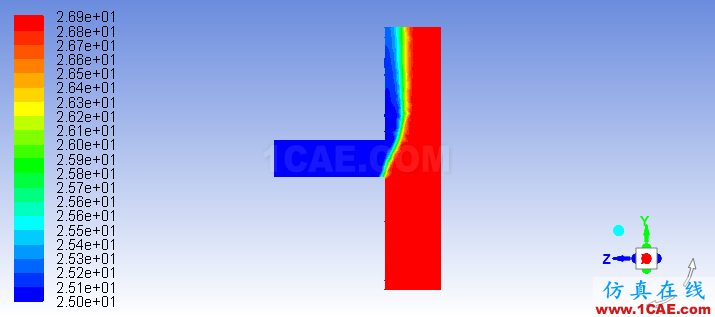

Contours of為Temperature及Static Temperature,點擊Display按鈕。

顯示溫度云圖如下圖所示。
