【FLUENT案例】04：利用DDPM+DEM模擬鼓泡流化床

2017-01-15 by:CAE仿真在線來源:互聯網

1 引言
2 問題描述
3 準備
4 FLUENT前處理

1 引言

DEM碰撞模型擴展了DPM模型的功能,能夠用于稠密顆粒流動的模擬。該模型可以與DDPM(Dense DPM)模型何用以模擬顆粒對主相的阻礙作用,因此可以用于鼓泡流化床、提升管、氣力輸送系統以及泥漿流動。特別對于以下情況,DEM模型特別有用:

當顆粒粒徑分布很廣時
當計算網格相對粗糙時

本案例演示DDPM模型的使用,其中顆粒碰撞通過DEM模型來考慮。

2 問題描述

本例中,我們將會模擬模擬一個鼓泡流化床,并且決定其在給定表觀速度情況下的工作行為。矩形床的尺寸為0.2m0.2m0.4m,初始情況下預裝了部分顆粒,表觀速度0.5m/s,檢測穿過床層的壓力降,示意圖如下圖所示。

【FLUENT案例】04:利用DDPM+DEM模擬鼓泡流化床ansys workbanch圖片1

對于經典的流化曲線,若流化床入口的表觀速度較小,則流化床不會硫化,其行為類似填充床,當速度增加時,流化床開始流化。

一種理解該現象的經典方法即為流化曲線,此時入口能夠驅動流體的壓力需求是表觀速度的函數。當處于填充床工況時,壓力與表觀速度的增加成正比,然而,當初期流化條件達到后,壓力始終保持某一恒定值(時間平均)。至中處于流化條件的穩定壓力足夠維持流化床的浮重力。換句話說:

inlet×Ainlet=Buoyant weight of bed" role="presentation"><</span>P>inlet×Ainlet=Buoyant weight of bed

inlet×Ainlet=Buoyant weight of bed

在本例中,我們將對給定表觀速度下的流化床流化過程進行仿真模擬。

3 準備

文件準備:拷貝bed.msh、92Kparcels.inj及view-0.vw文件到工作目錄

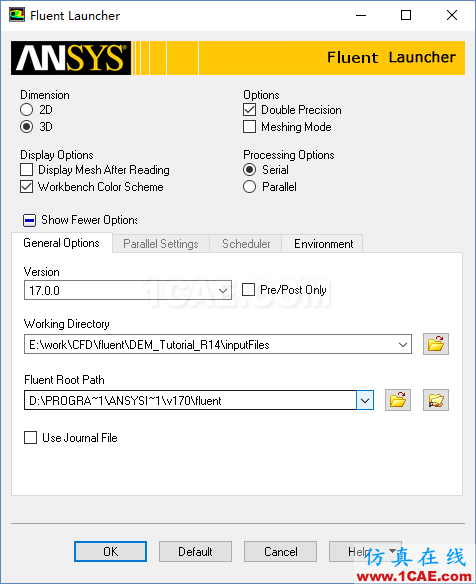

以3D模式、Double Precision開啟FLUENT

4 FLUENT前處理

Step 1:Mesh
- 利用菜單File | Read | Mesh…讀入網格文件bed.msh
Step 2:General

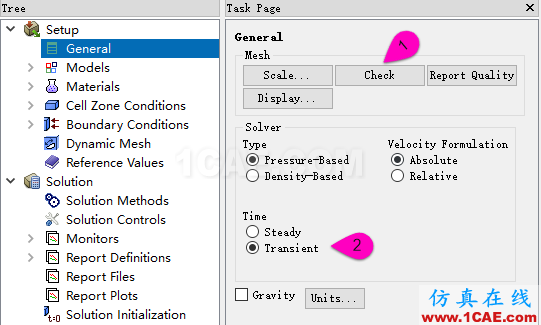

- 點擊右側面板中的Check按鈕,檢查導入的網格,確保沒有負體積的存在
- 激活Transient選項采用瞬態計算
Step 3:Models

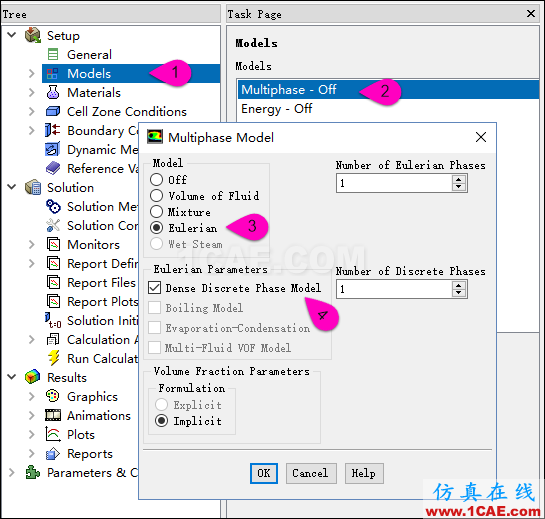

- 設置DDPM模型,按如下圖所示進行設置
Step 4:DPM模型設置

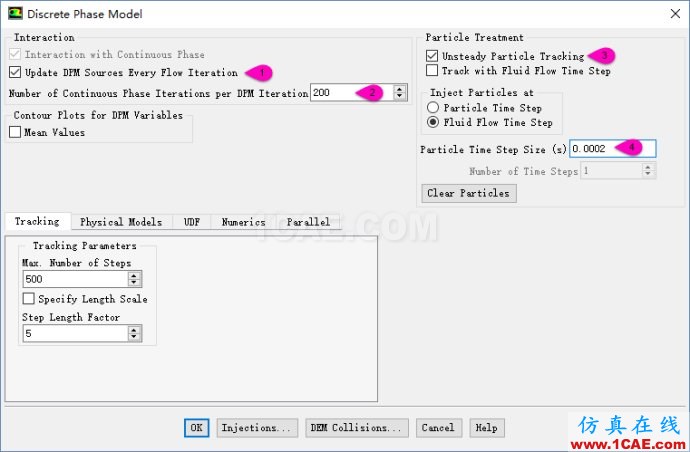

- 鼠標點擊模型樹節點Models,雙擊右側models列表中的Discrete Phase
  彈出如下圖所示對話框,按圖進行設置。

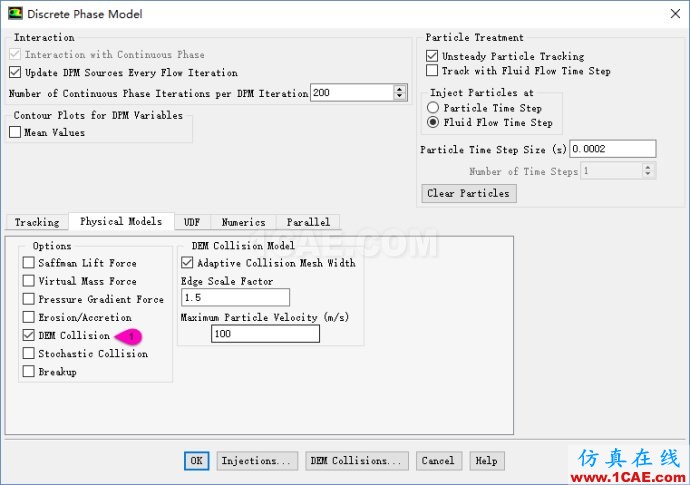

切換至Physical Models標簽頁,激活DEM Collision選項,如下圖所示。
點擊Discrete Phase Model對話框下方的Injections…按鈕

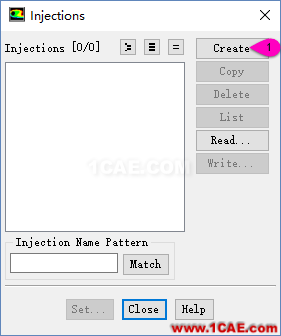

點擊Create按鈕,彈出

set Injection Properties對話框。
- 選擇Injection Type為file
- 選擇Discrete Phase Domain為Phase-2
- 選擇DEM Collision Partner為dem-anthracite
- 設置Stop Time為1e-8
- 點擊File…按鈕,在打開的文件選擇對話框中選擇文件92Kparcels.inj
- 切換至Physical Models標簽頁,設置Drag Law為Wen-Yu
- 點擊OK按鈕關閉對話框

【FLUENT案例】04:利用DDPM+DEM模擬鼓泡流化床ansys結構分析圖片8

返回至

Discrete Phase Model對話框。

點擊Discrete Phase Model對話框下方的DEM Collisions…按鈕,彈出如下圖所示對話框
- 選擇dem-anthracite,點擊set…按鈕。

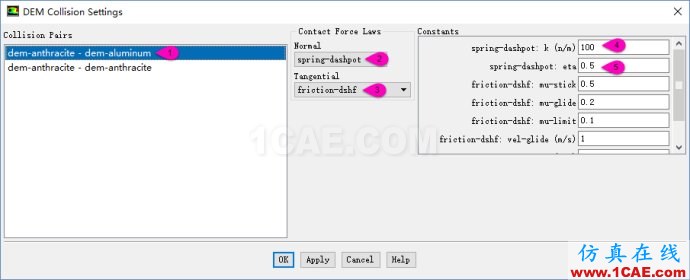

- 選擇Collision Pairs列表項中的dem-anthracite-dem-aluminum,按下圖所示進行設置
- 選擇列表項中的dem-athracite - dem-anthracite,按下圖所示設置。

  點擊

  OK按鈕退出對話框。
Step 5:設置操作壓力

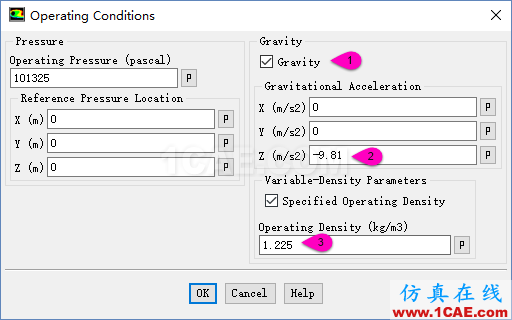

點擊模型樹節點Cell Zone Conditions,在右側面板中點擊按鈕Operating Conditions..,如下圖所示。
Step 6:邊界條件設置
選擇模型樹節點Boundary Conditions。
- 在右側參數面板中,鼠標選擇Zone列表框中選項inlet,確保Phase下拉框選擇項為mixture,點擊Edit…按鈕彈出參數設置對話框,切換至DPM標簽頁,進行如下圖所示設置。

  關閉

  OK按鈕關閉對話框,返回至邊界條件設置面板。

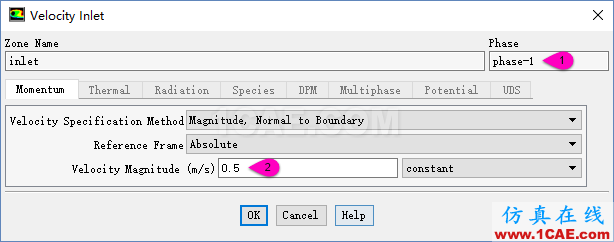

- 依然選擇inlet,設置Phase下拉框內容為phase-1,點擊Edit…按鈕彈出參數設置對話框。設置Velocity Magnitude為0.5。點擊OK按鈕關閉對話框。

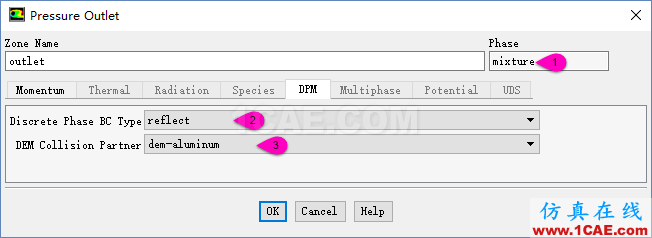

- 設置outlet邊界,采用類似的方法,設置Mixture類型,進行如下圖所示設置。
Step 7:Solution Controls
設置亞松弛因子:
I. Pressure: 0.9
II. Momentum: 0.2
III. Volume Fraction: 1
IV. Discrete Phase Sources: 1
Step 8:Monitors
- 點擊模型樹節點Monitors,在右側面板中點擊Surface Monitors下方的Create按鈕,在彈出的對話框中按如圖所示進行設置,點擊OK按鈕關閉對話框。
Step 9:Solution Initialization
直接初始化即可。
Step 10:Run Calculation
分三步進行計算:

1.使用單一時間步將顆粒注入到計算域中
2.計算兩秒
3.再計算兩秒
- 設置Time Step Size為0.001
- 設置Number of Time Steps為1
- 設置Report Interval為5
- 點擊Calculate
