FLUENT14卡門渦街算例（注意事項）

2017-01-11  by:CAE仿真在線  來源:互聯網

對于有規則的,我們能觀測到的卡門渦街,雷諾數在60~5000范圍內,我們所做的算例中大多雷諾數在200左右。所以,如果計算結果不正確,先考慮雷諾數的大小是否在合適的區間內。

V是流體速度(m/s),d為當量直徑,v為運動粘度(m2/s)。

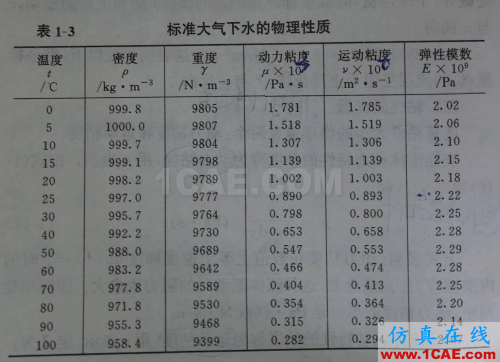

附:水的粘度

當量直徑:

其中,

A為過流斷面面積。(A/

基于fluent14對卡門渦街進行仿真,顯示出主要的注意事項。

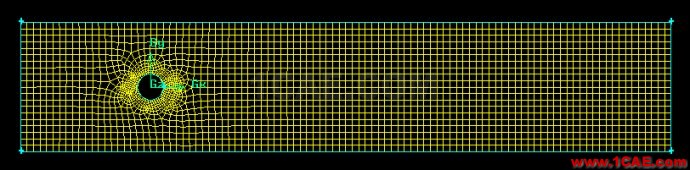

1.網格。

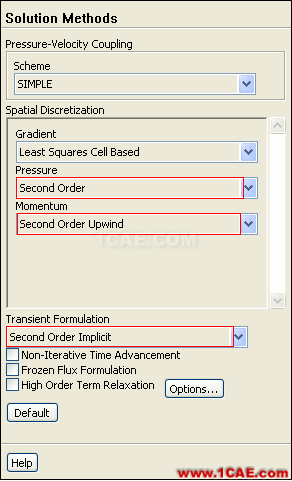

5.求解控制器設置。

由于卡門渦街是比較精確的,這里的設置就是要提高求解精度,看的更加清晰。下圖是沒有更改設置和更改設置的結果對比。

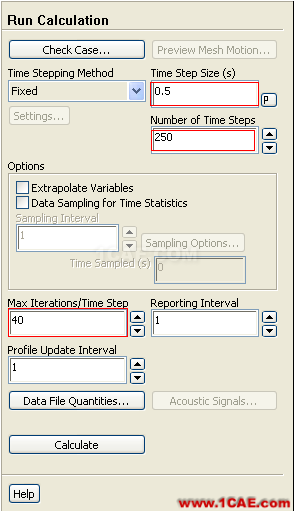

6.時間步的設置。

尾渦釋放頻率:Fk=St*V/D

其中St為斯特勞哈爾數,很多實驗表明,在Re=300-200000這一范圍內時,St數保持一常數,St=0.20;

但當Re=330000-350000,達到超臨界范圍,圓柱繞流尾渦完全紊亂,有規則的渦流脫落不再存在;

當Re>350000后,又會形成卡門渦街,這時的St數將為0.27。

參考:求助圓柱繞流關于渦脫周期和總的計算時間設置的問題
