搜索fluent中合并周期性網格的技巧
2017-02-21 by:CAE仿真在線 來源:互聯網
前幾天摸索出了如何在fluent中合并網格的必殺技,覺得捂著也不能生娃,還是拿出來分享下吧
cfder在生成網格的時候,經常會遇到對稱的幾何體,這個時候有想法的同學就會有想法了,能不能只做一部分的網格,然后其他部分進行復制呢?很遺憾,在gambit中好像是沒辦法的,如果復制的話,重合部分會存在兩個面,咋個辦?讓fluent辦!

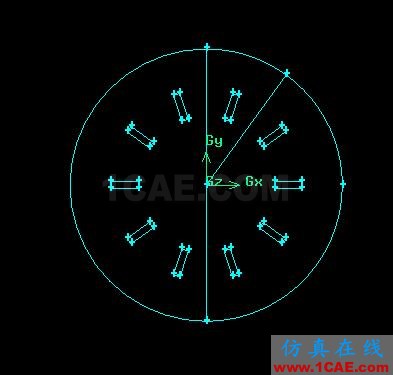

我們以下面這個實體為例子講解一下:

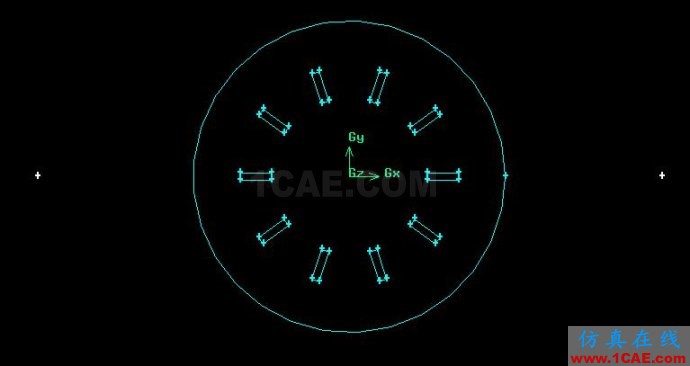

新建兩個點(目的是用來生成線切割面的)

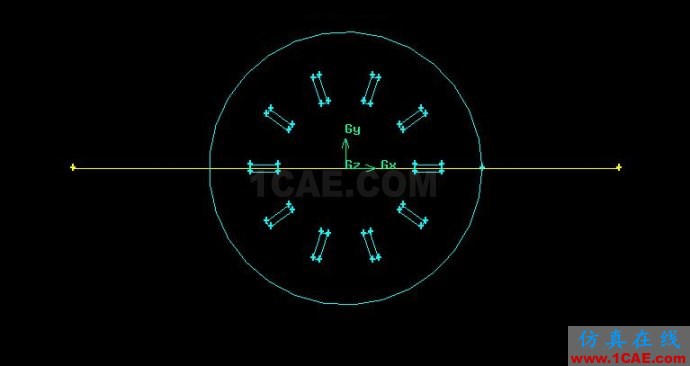

生成線

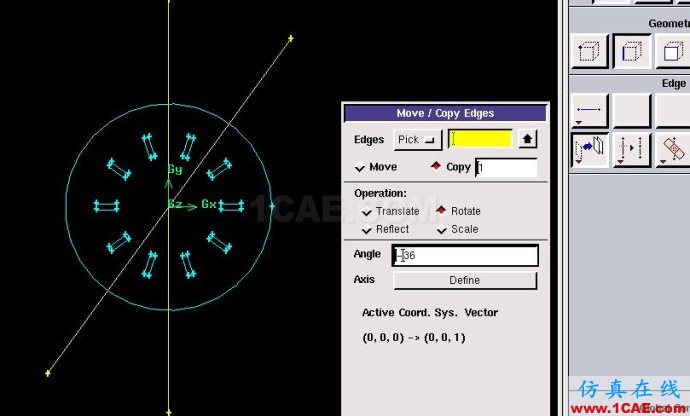

旋轉并復制

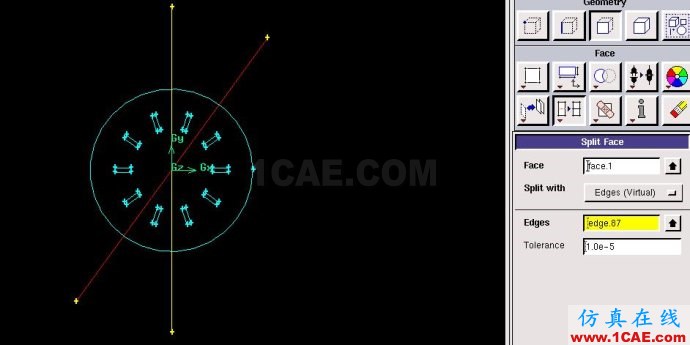

用線去切割面
悲劇了,提示錯誤,原因是邊和面相交了。此路不通,換條路!
用面去切割面要求沒那么多,用拉伸的方法生成面。

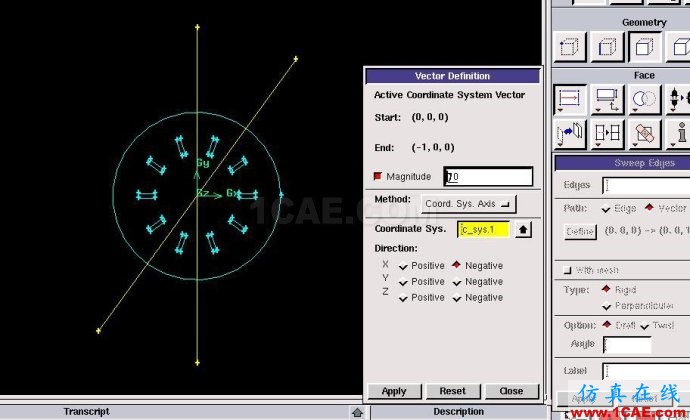

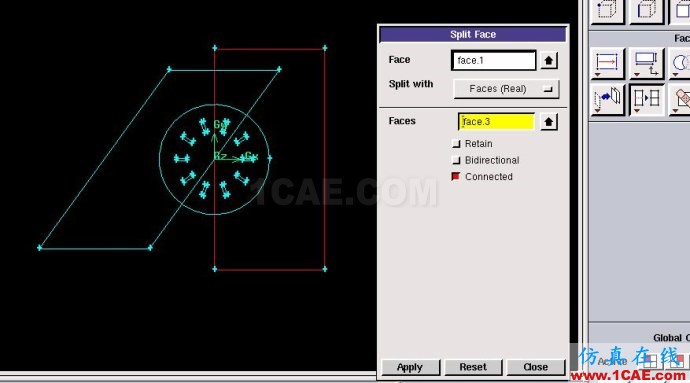

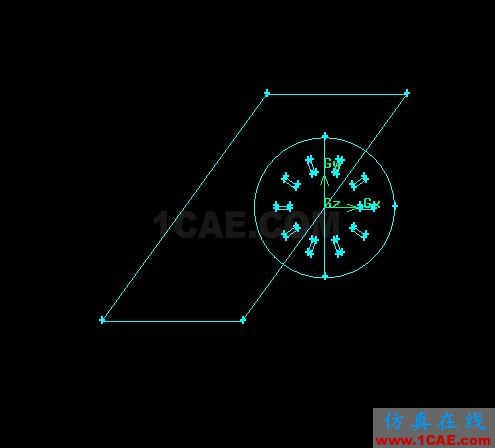

用兩條線分別拉升成面,效果如下,然后用新拉升的面去切割面。
最后切割效果如下
刪除掉多余的

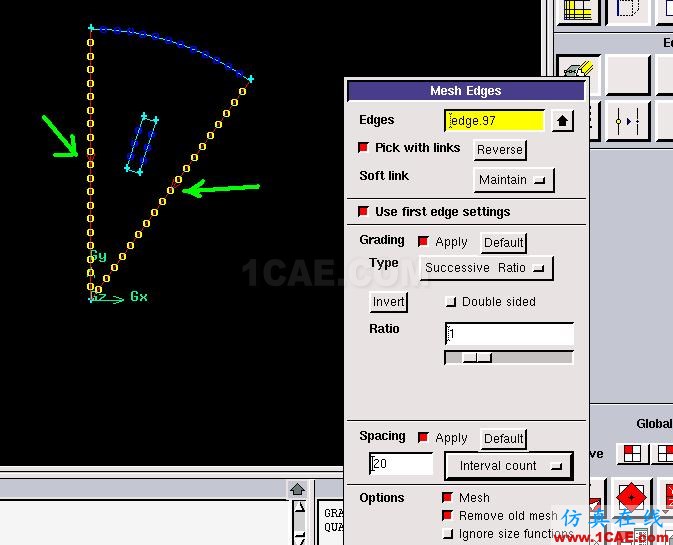

布置節點,綠箭頭所指的兩個邊的節點個數和布置必須完全一致(否在節點不重合的話會導致fluent合并失敗)

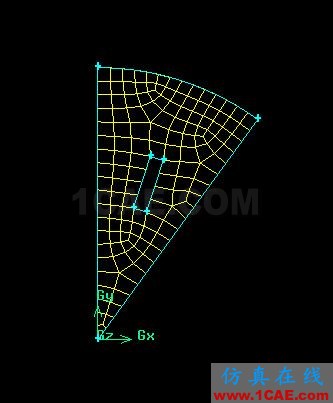

生成網格

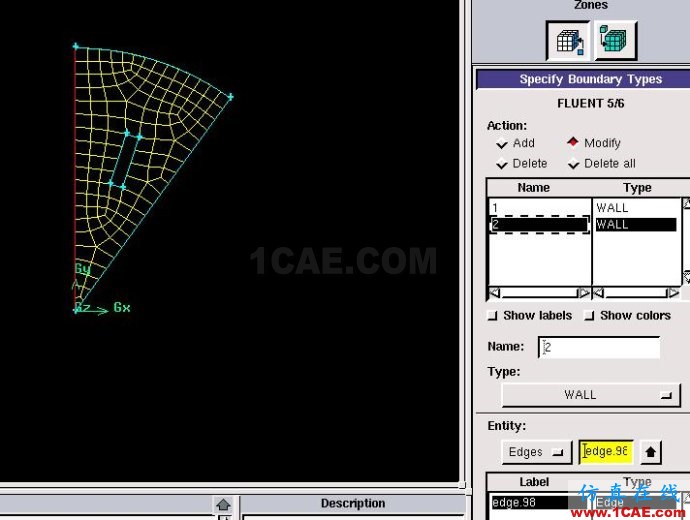

定義邊界

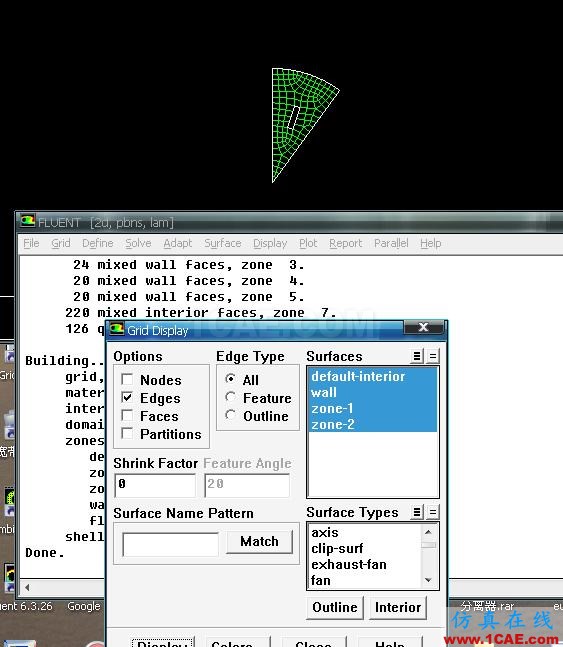

打開fluent,導入網格,顯示效果如下

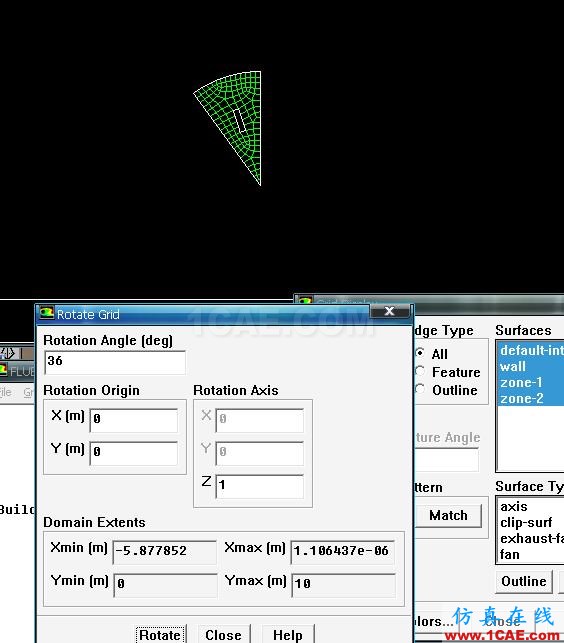

在grid-rotate中將網格旋轉36度
旋轉顯示網格如下
各位看官,重點來了,睜大眼睛看好了!
在grid-zone-append case

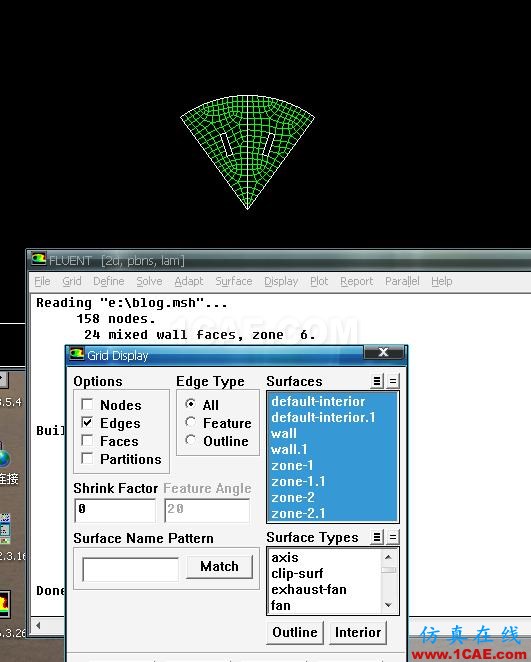

file中導入生成的網格,導入后顯示效果如下

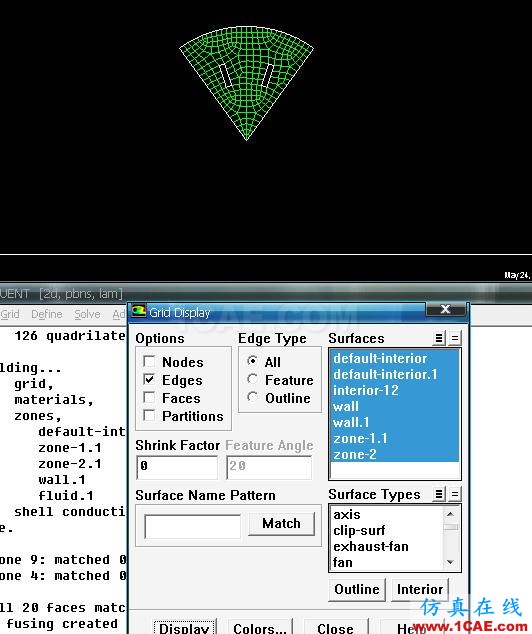

然后在grid-fuse中選擇重合的兩個邊,點fuse,合并后效果如下:

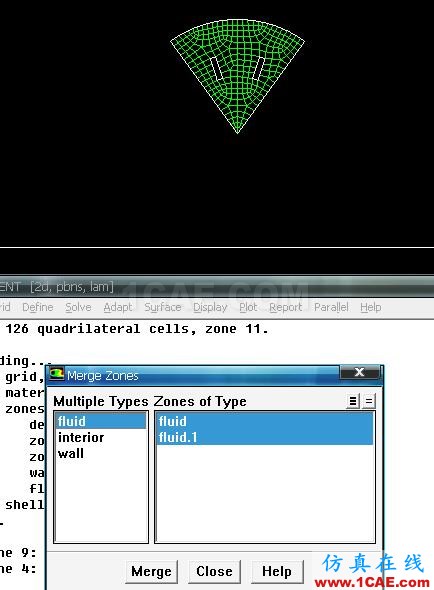

如果你覺得邊界過多的話,你還可以在grid-merge中將fluid等邊界進行合并
好了,這個功能大家應該有了大概映像了吧,至于這個功能的應用范圍,相信各位能發掘出更多的。
留個課后練習:把這個網格在gambit中旋轉復制幾個,然后再導入到fluent僅僅做fuse操作,看是否能夠達到同樣的效果。
下課!!!
