搜索翼身組合體的結構網格（DLR-F4標模）【航哥】【轉發】
2017-02-21 by:CAE仿真在線 來源:互聯網

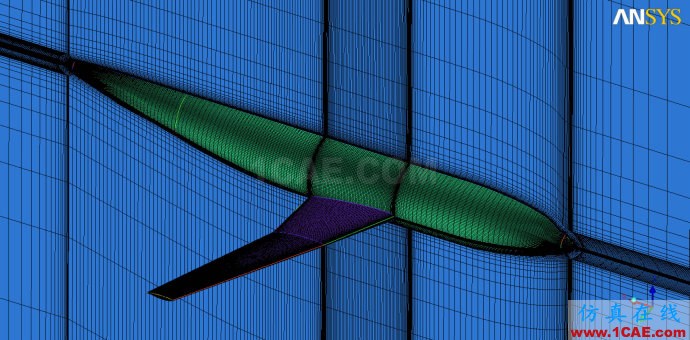

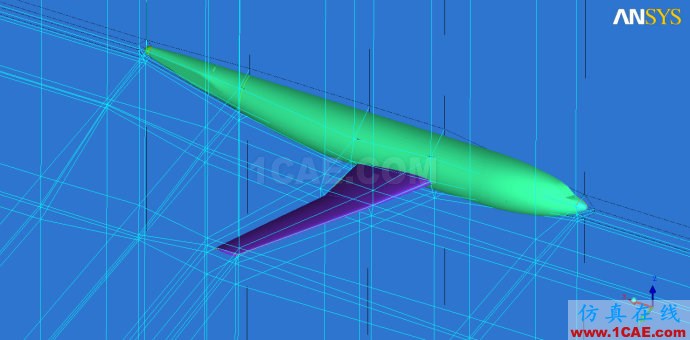

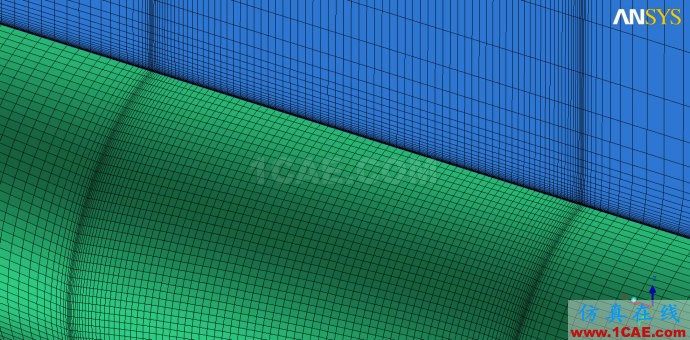

第一界阻力預測會議(DPW1)采用了DLR-F4標模,是一個經典的CFD測試算例。這種簡單的翼身組合體的網格做起來很快,網格質量也較好控制。以下用ICEM生成了結構網格,網格節點數約800萬,有些部位還沒精細調整,最終網格可通過CFX計算。網格截圖如下文所示。
轉自:航哥博客
