上周介紹了內流道抽取方式,其實在DM中創建外流道也是相當容易的。在DM中,我們可以使用Enclosure或者布爾運算創建外流場計算域。這里我們以一個簡單的模型對DM創建外流道的方法進行介紹。

1、創建幾何模型

幾何模型可以在DM中創建,或者導入外部CAD模型。我們這里的模型較為簡單,一個類似子彈的幾何模型。如圖1所示。

圖1 幾何模型

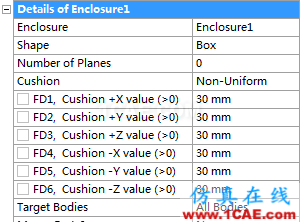

圖2 enclosure參數設置框

2、使用enclosure創建外流域

點擊菜單Tool > Enclosure,打開enclosure參數設置框。如圖2所示。

(1)shape:形狀。Enclosure一共提供了四種類型:Box,cylinder,sphere以及用戶自定義形狀。具體參數可以查看文檔。我們這里使用圓柱形計算域。

(2)number of planes:設置對稱面的數量。通常做這類外流場需要利用對稱面邊界以減小計算量?？梢宰疃嘣O(shè)置三個對稱面。本例中設置如圖3所示。我們這里設置對稱面為XY面,設置number of plane為1,同時選擇對稱面 為XYPlane。

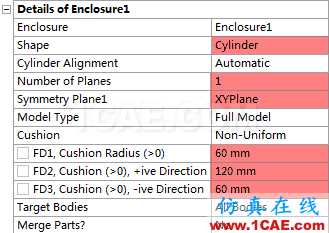

圖3 enclosure設置

點擊Generate生成流體域模型。如圖4所示。

圖4 生成流體域模型

刪除原始幾何,即生成最終的流體計算模型。如圖5所示。

圖5 最終流體域模型

3、使用布爾運算操作構建外流場

這種方法其實也挺簡單的,其實可作為enclosure的一種特殊情況:自定義方式。用戶創建外部區域幾何(注意用add frozen方式),然后利用布爾運算,用外部幾何減去內部原始幾何。

或者利用enclosure,選擇用戶自定義shape,選擇創建的外部幾何,生成計算域。

4、總結

外流體域創建方式要比內流道抽取簡單,利用enclosure可以很方便的創建外部流體域,同時包括創建對稱面。
