搜索Fluent驗證案例3：圓管湍流壓降計算
2017-03-30 by:CAE仿真在線 來源:互聯網
本案例驗證布拉修斯方程。
案例描述
本案例計算空氣流經光滑的水平管道,管道長度2m,半徑0.002 m,空氣密度1.225 kg/m3,粘度1.7894e-5 kg/m-s,管道入口速度50 m/s,出口壓力 0 Pa。計算管道的壓降。
案例驗證
流經管道的雷諾數:
為湍流流動,采用布拉修斯方程計算摩擦系數(F. M. White. Fluid Mechanics(7nd ed). P366頁):
則壓力降:
建立模型
采用軸對稱模型。入口采用速度邊界,50m/s;出口為壓力出口,靜壓 0Pa;采用穩態求解。
湍流模型采用SST k-omega模型,為保證Y+=1,采用Y+計算器可得第一層網格高度約為5e-6m,徑向采用32層網格節點,軸向網格尺寸0.0005m。
詳細建模過程可查看視頻操作。
計算結果

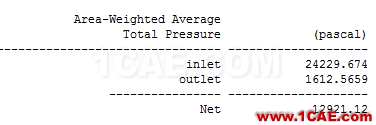

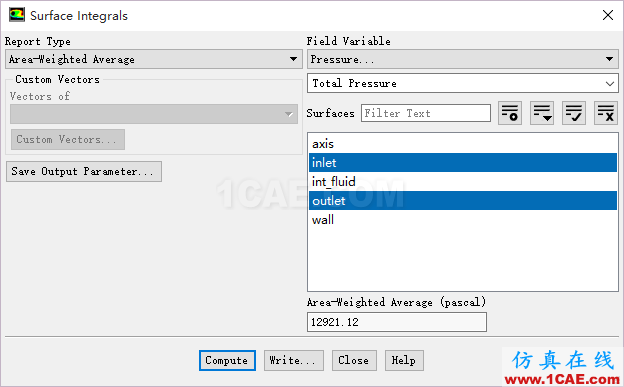

程序輸出進出口總壓分別為24229.674Pa及1612.5659Pa,則系統總壓降為
22617.1Pa,相對誤差為1.1%。加密網格有助于提高計算精度。
操作視頻
軟件操作視頻如下。
(注:視頻19分鐘,上傳后審核用了一個半小時,差一點我就放棄了。建議在WIFI環境下觀看,土豪隨意:-))
(案例結束)
