搜索Fluent驗證案例6：管道中的多組分流動
2017-04-16 by:CAE仿真在線 來源:互聯網
參考資料:W.M. Kays and M.E. Crawford. Convective Heat and Mass Transfer. 3rd Edition. McGraw-Hill Book Co., Inc., New York, NY. 126-134. 1993.
求解器:ANSYS Fluent
物理模型:層流模型、組分輸運模型
如圖所示的管道系統,管道直徑0.005m,管長0.1 m。
本案例驗證從inlet及wall邊界向系統中注入氣體后的混合過程。
兩種組分氣體的物性分別為:
1、組分A
-
密度:1 kg/m3
-
動力粘度:1e-5 kg/m-s
-
擴散系數:1.43e-5 m2/s
2、組分B
-
密度:1 kg/m3
-
動力粘度:1e-5 kg/m-s
-
擴散系數:1.43e-5 m2/s
inlet邊界入口為充分發展層流速度邊界,平均速度為1 m/s,其中inlet入口全為組分A,而Wall入口邊界全為組分B。計算軸心線上組分質量分布。
驗證數據來自參考資料。如表所示為軸向X界面組分A平均質量分?jǐn)?shù)。
| 軸向位置 | 組分A的質量分?jǐn)?shù) |
|---|---|
| 0.01 | 0.8225 |
| 0.02 | 0.7308 |
| 0.03 | 0.6593 |
| 0.04 | 0.5992 |
| 0.05 | 0.5469 |
| 0.06 | 0.5006 |
| 0.07 | 0.4589 |
| 0.08 | 0.4212 |
| 0.09 | 0.3869 |
| 0.10 | 0.3555 |

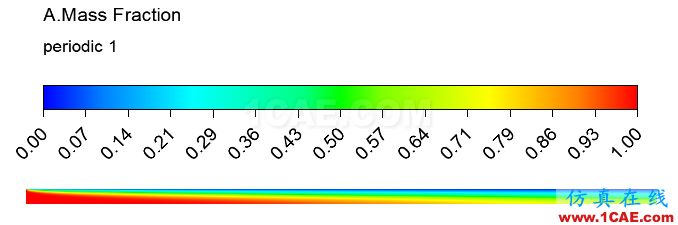

1、組分A分布

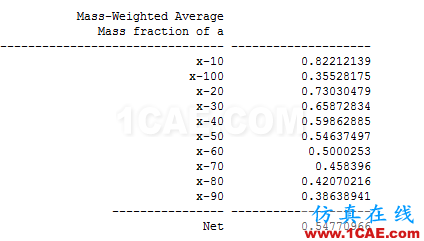

2、各截面組分A的平均質量分?jǐn)?shù)
以上驗證過程可以參閱下述視頻操作。
