視頻利用案例比較Fluent動網格中的三種光順方法,并分析每種設置參數對光順效果的影響。

光順(Smoothing)方法是最基本的網格節點更新方法。Fluent提供了三種光順方法:

• Spring彈簧光順

• Diffusion擴散光順

• Linearly Elastic Solid光順

對于不同的光順方法,其計算量、網格質量以及對不同類型網格的適應性比較,如下表所示。

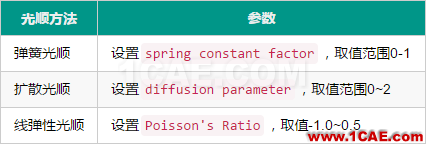

光順方法所需要設置的參數較少,每一種光順方法所需設置的參數以及參數范圍可見下表。

• 在Fluent動網格中,光順方法通常與Remeshing方法同時使用。

• 光順方法無法改變網格拓?fù)浣Y(jié)構,因此只適用于小幅度的運動。大幅度運動可能會形成負體積。當網格運動幅度很大時,考慮使用Remeshing或Layering方法。
