HFSS物理原型之:耦合器( coupler ),耦合器:

什么是耦合器呢?

在微波系統中, 耦合器的主要作用是將功率分出一部分,往往需將一路微波功率按比例分成幾路, 這就是功率分配問題。實現這一功能的元件稱為功率分配元器件即耦合器, 主要包括:

定向耦合器、 功率分配器以及各種微波分支器件。

光電耦合器是以光為媒介傳輸電信號的一種電一光一電轉換器件。它由發光源和受光器兩部分組成。把發光源和受光器組裝在同一密閉的殼體內,彼此間用透明絕緣體隔離。發光源的引腳為輸入端,受光器的引腳為輸出端,常見的發光源為發光二極管,受光器為光敏二極管、光敏三極管等等。光電耦合器的種類較多,常見有光電二極管型、光電三極管型、光敏電阻型、光控晶閘管型、光電達林頓型、集成電路型等。

耦合器以耦合口的大小來命名。比如,6dB耦合器就是耦合口衰減6dB的,10dB耦合器耦合口衰減10dB.它的直通口衰減由耦合器的大小決定。如,6dB耦合器的直通口衰減大概是1.5dB左右,10dB耦合器直通口衰減0.8左右。一般常用的耦合器有5dB,6dB,7dB,10dB,15dB,20dB,25dB,30dB等,而它的直通口衰減都不一樣。

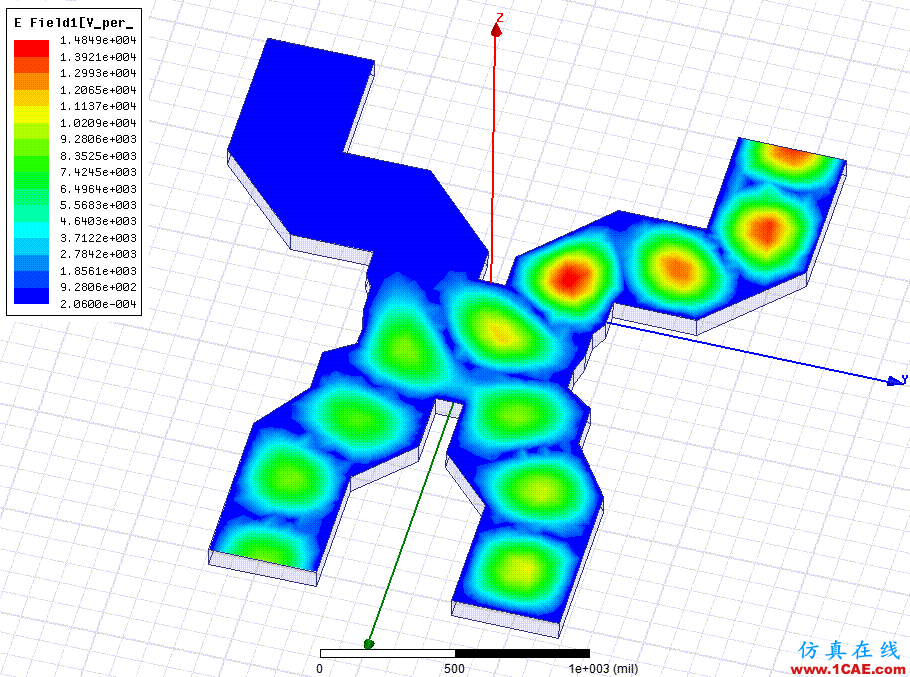

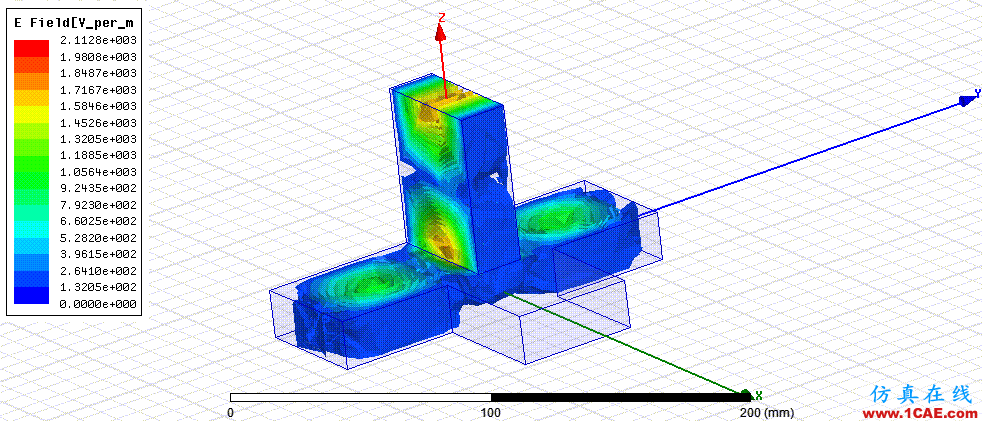

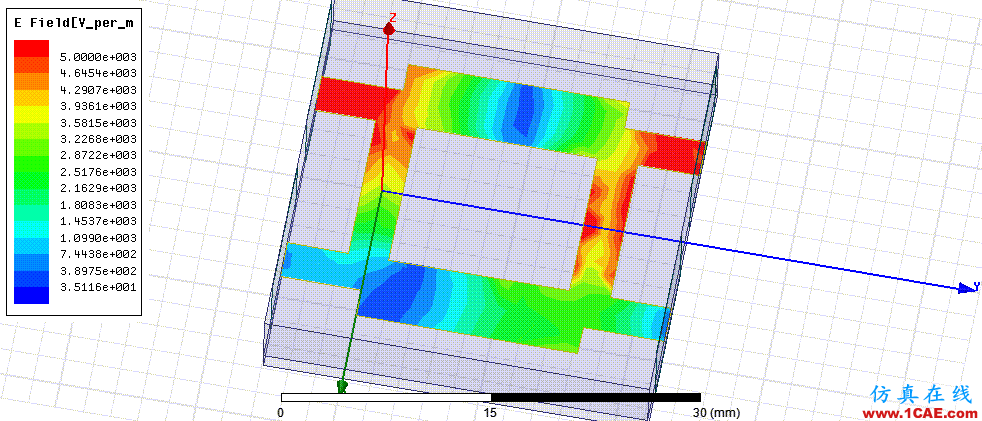

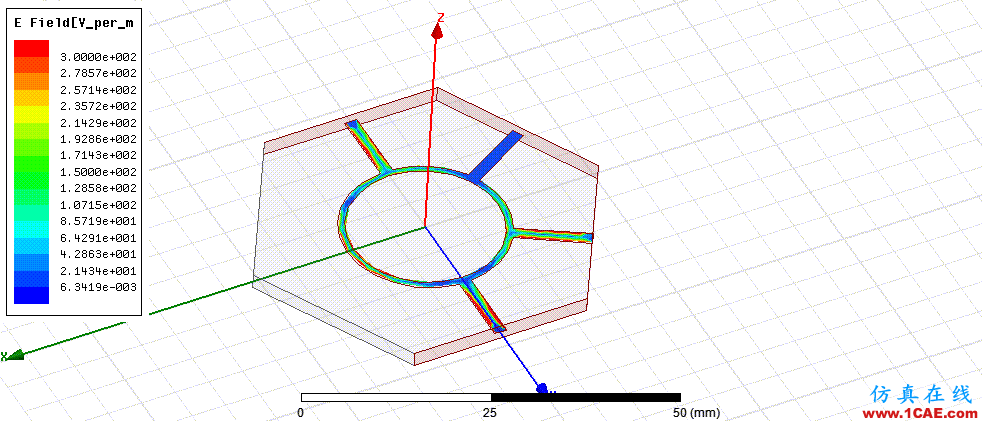

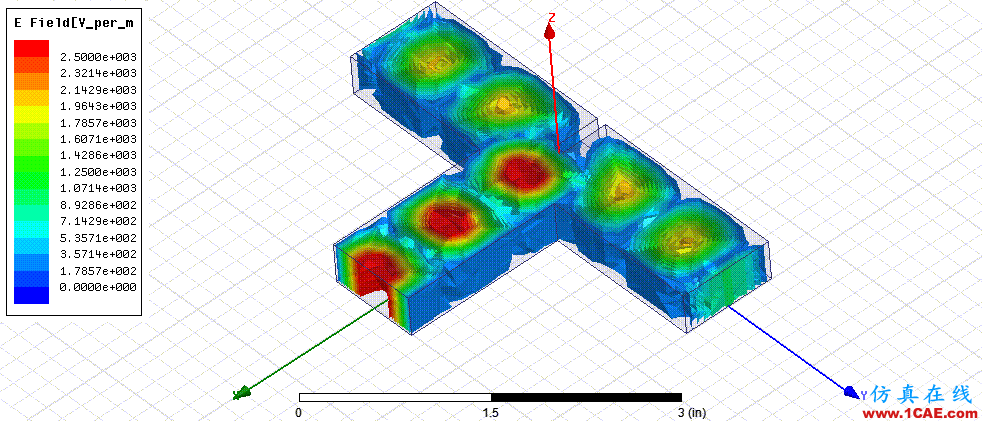

下面有很多hfss分析結果圖,可以看得一目了然了:
