概述:
在最新的HFSS2015里面,HFSS總共有五種算法求解器,如下圖:
上期小編為大家介紹HFSS里面的IE求解器,本期我們介紹HFSS的FEBI求解器。
HFSS-FEBI求解器綜述:
HFSS-FEBI的全稱是有限元-積分方程混合算法求解器,它是基于基于有限元算法和全波積分方程算法的一個混合求解引擎,有限元法擅長求解具有復雜結構、介質材料和復雜激勵的問題。而積分方程法擅長求解大的開放空間問題。FEBI求解器有效地結合了兩種方法的優點,在物體內部精細結構體內采用FEM求解,在物理表面采用IE求解,這樣的好處就是在保證結果精度的同時可以大幅度的縮減求解空間,特別適合于計算帶介質腔的電大尺寸的開放域問題,如帶天線帶天線罩的一體化仿真。HFSS-IE求解器的主要特點如下:
-
對輻射邊界到輻射體的距離尺寸沒有要求;
-
對波的入射角度沒有限制,無反射邊界條件;
-
任意的共形邊界,減少時間節省資源;
-
支持單點離散掃頻和插值掃頻;
-
支持HFSS場到場鏈接。

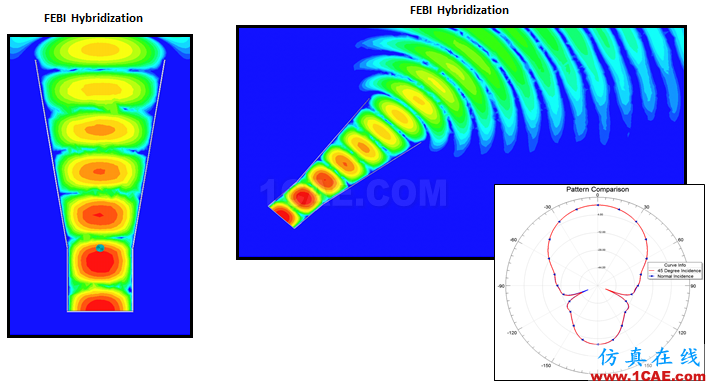

FEBI求解器的求解方法圖解:

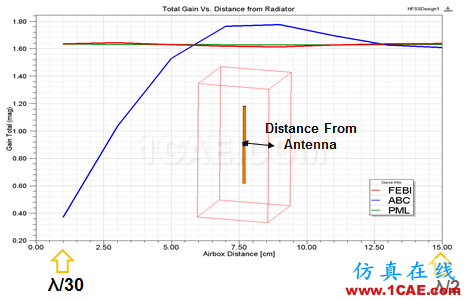

FEBI求解器的求解精度與普通的PML和Radiation邊界的對比:
由上圖可以看到,FEBI求解器不存在入射角度的問題,同時對輻射盒子的尺寸沒有強制要求。因此FEBI求解器在求解帶介質腔的電大尺寸的開放問題時會有很高的精度。

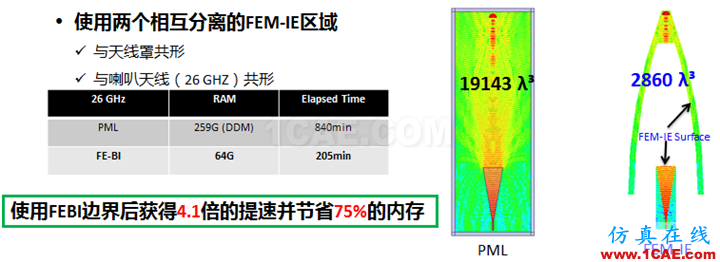

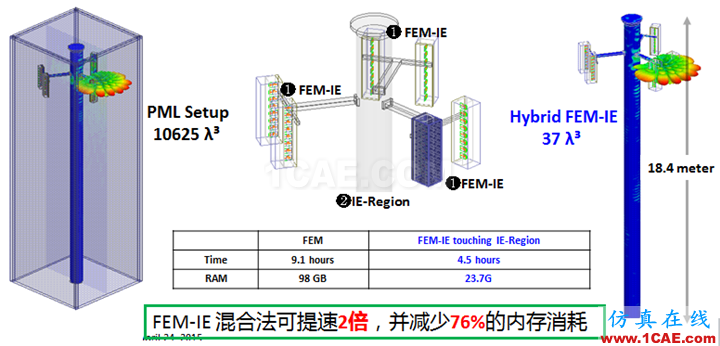

FEBI求解器的求解效率與普通的FEM求解器的對比:
由上圖可以看到,FEBI求解器
相比FEM求解器在求解效率上有很明顯的提升。因此IE求解器非常適合用于介質腔體、天線及天線罩一體化、天線布局,反射面天線、整車電磁兼容分析等。
HFSS-FEBI求解器使用指南:
1.新建一個Project文件并添加HFSS Design:

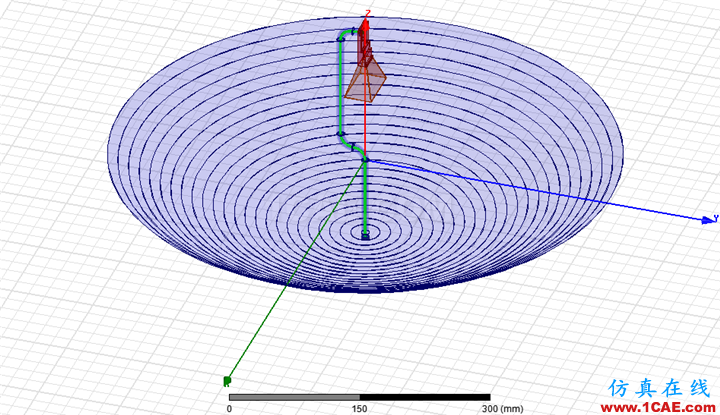

2.模型參數化建模。

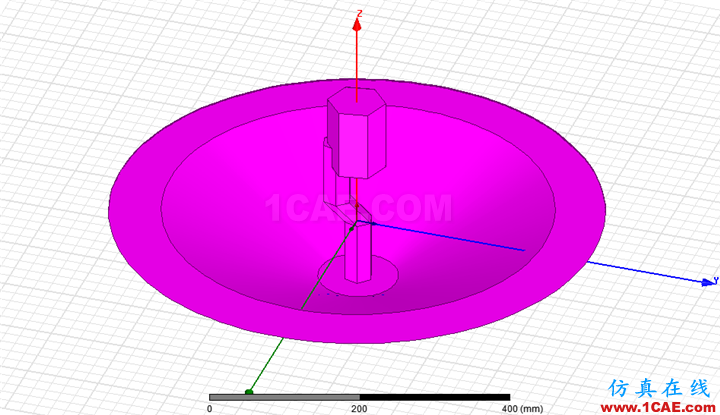

3.繪制Airbox輻射盒子:
FEBI求解器在原則上對輻射盒子到輻射體的距離尺寸沒有要求,但一般仍然建議尺寸放到λ/8左右,保證積分面上的網格質量。

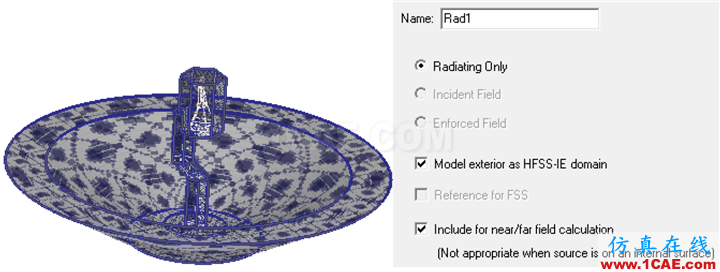

4.給材料賦值及邊界條件:

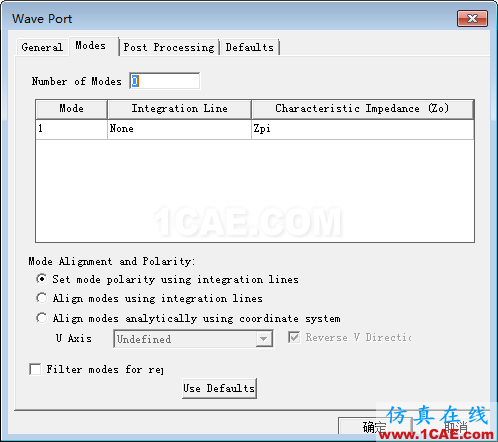

5.設置端口和激勵:
6.設置求解條件:

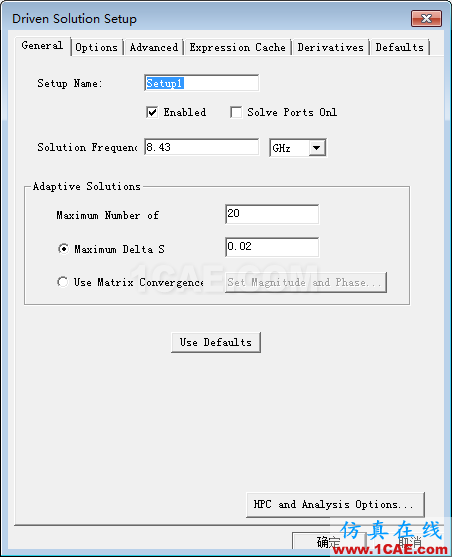

HFSS-FEBI的求解設置界面與普通的HFSS相同,如下圖:
在進行表格網格剖分時,HFSS-FEBI將考慮到波長細分參數(Lambda Refinement),對于介質的表面,對應于電磁波在該介質中的波長;對于導體而言,則對應于電磁波在周圍傳播媒質中的波長。
6.結果查看和后處理:
在后處理方面,HFSS-FEBI與HFSS基本一致,如下圖:

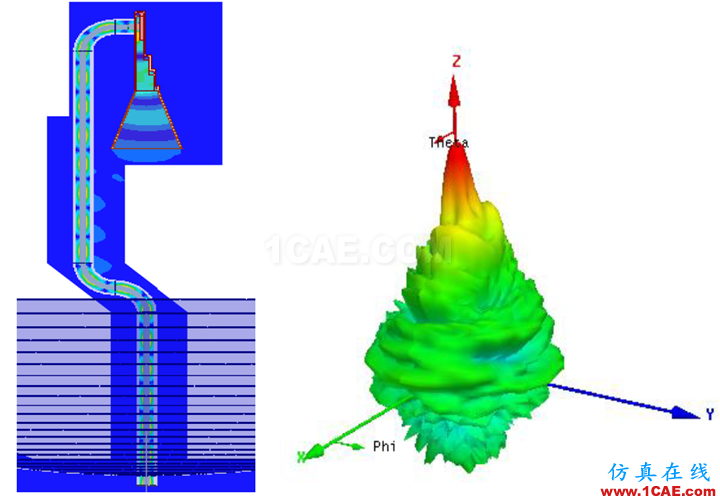

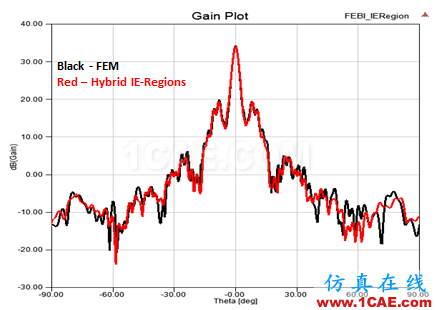

HFSS-IE的仿真結果精度對比:
